Mini-WIESEL

Details zur Veröffentlichung

Veröffentlicht als: Mr Beam Designstore Datei
Veröffentlicht in: Mr Beam Designstore

Beschreibung

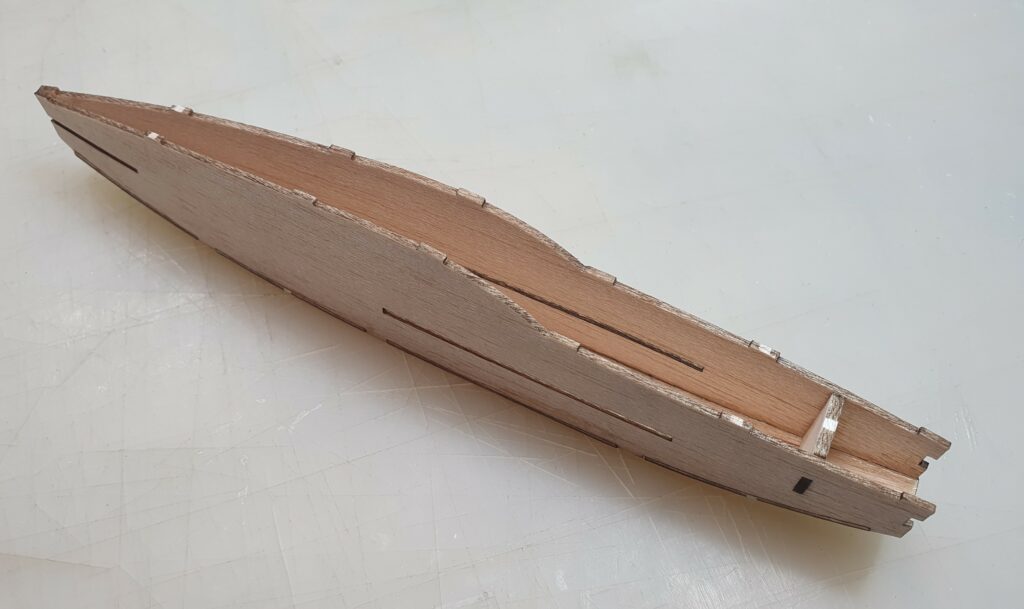

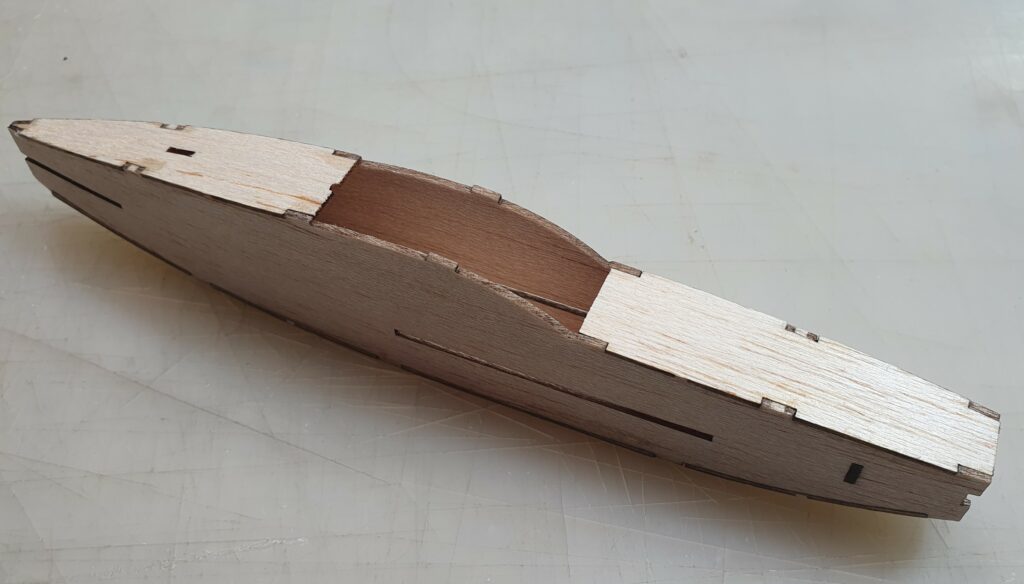

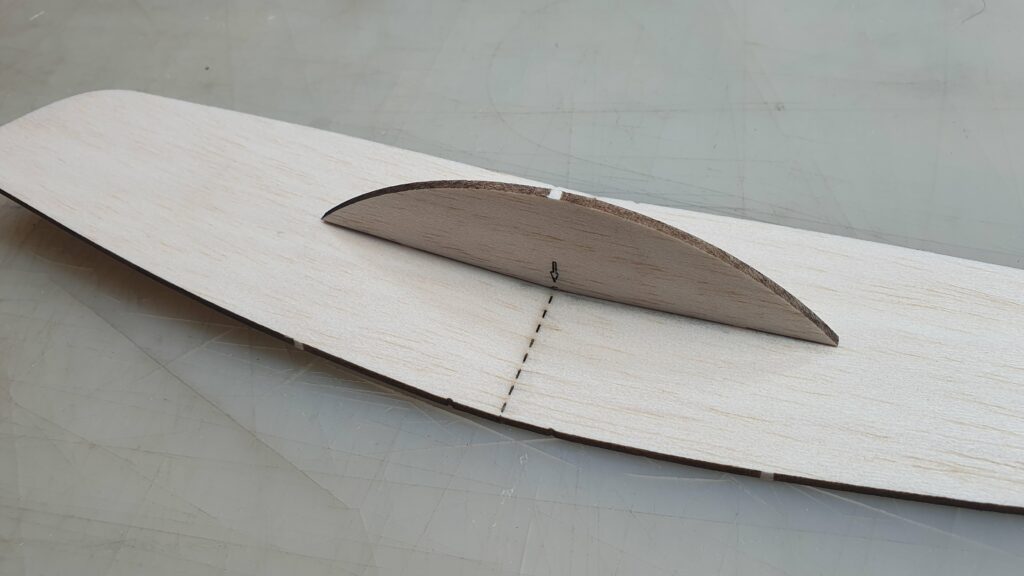

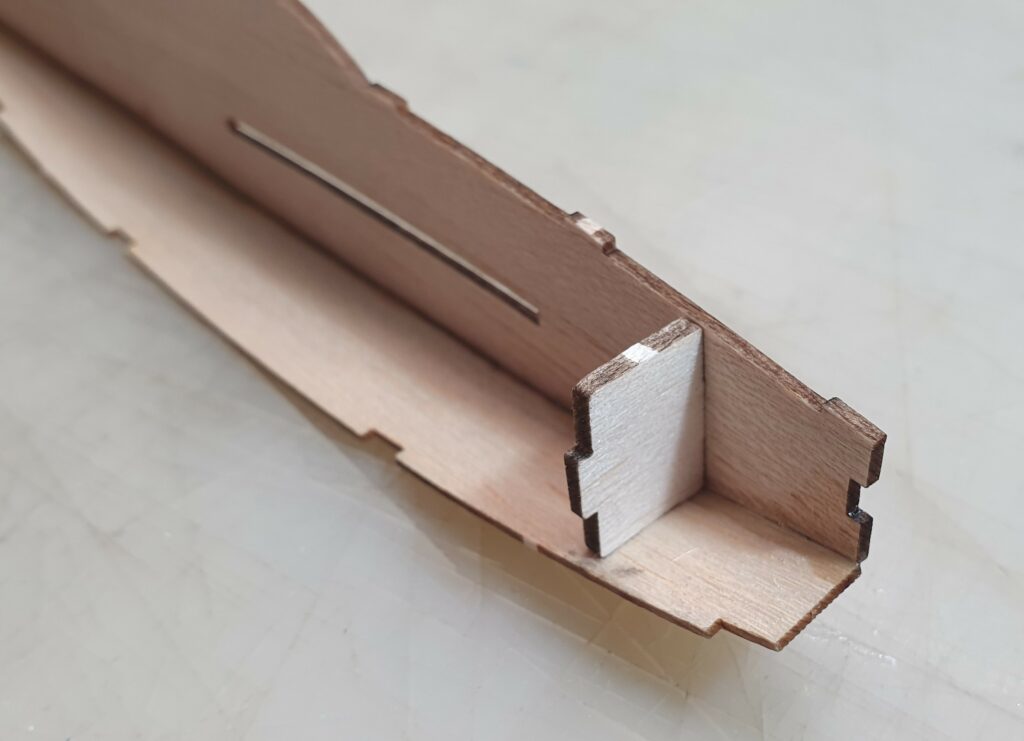

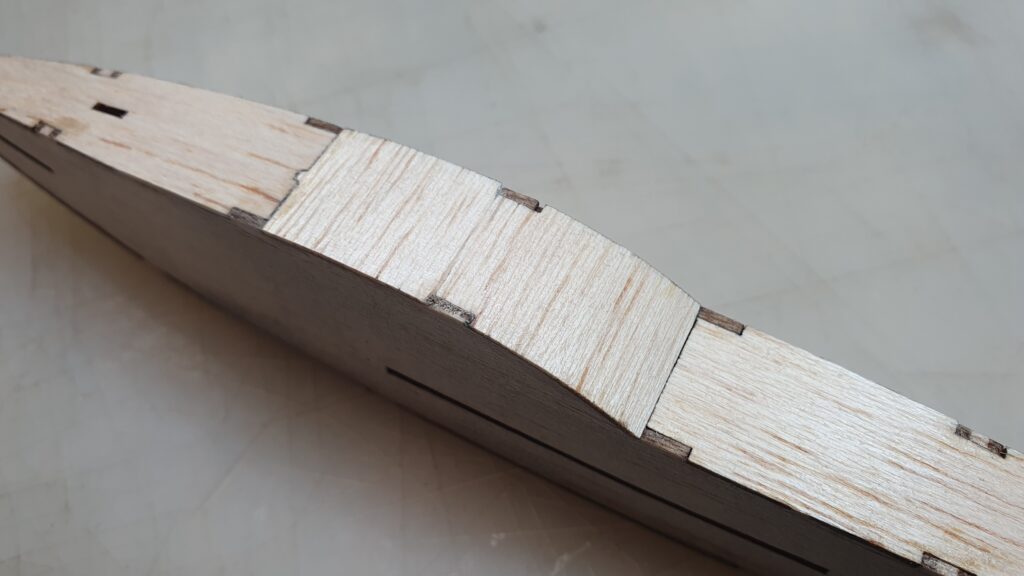

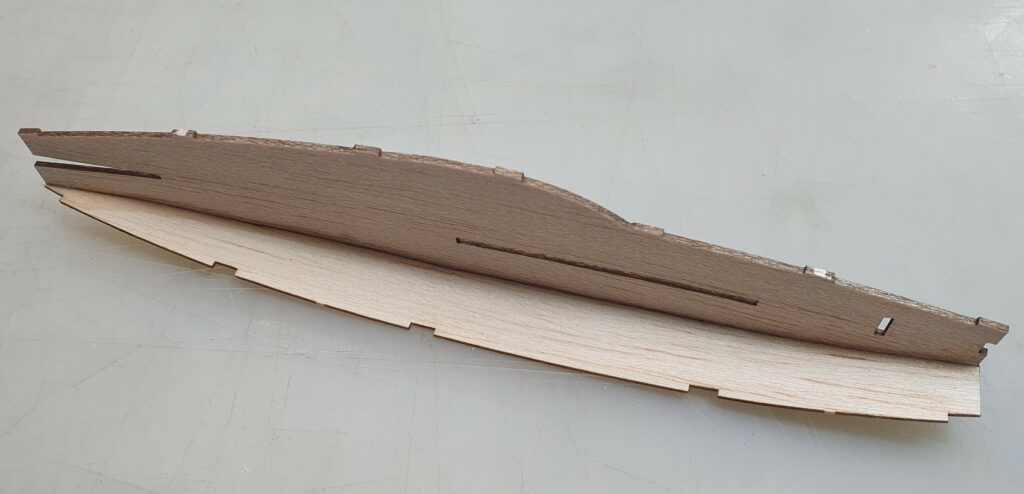

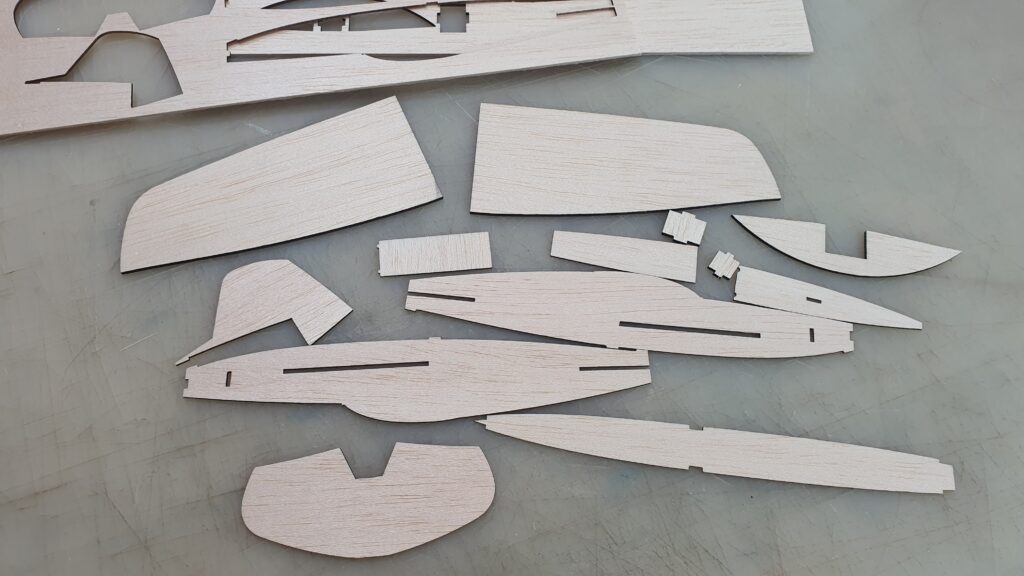

Mini-WIESEL ist das kleine Balsa-Wurfgleiterbrüderchen des RC-Modells WIESEL und ist speziell konstruiert worden um mit Hilfe eines Laserschneiders (z.B. Mr Beam) gebaut zu werden. Das zeigt sich insbesondere durch sehr filigrane Details wie winzige Ausrichtungs-Markierungen als Bauhilfe beim Flügel, oder kleine Verzahnungen für einen einfacheren Rumpf-Aufbau. Die Laserdateien besitzen zudem eine Kompensation der Abbrandstärke, so dass alle Einzelteile nach dem Auslasern wirklich super passgenau sind.

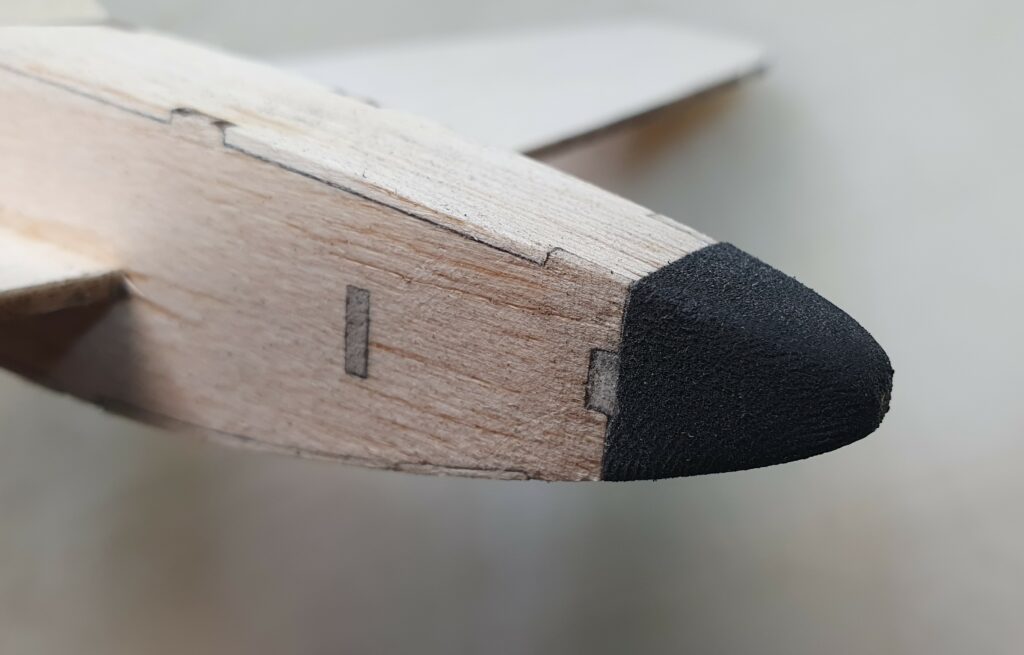

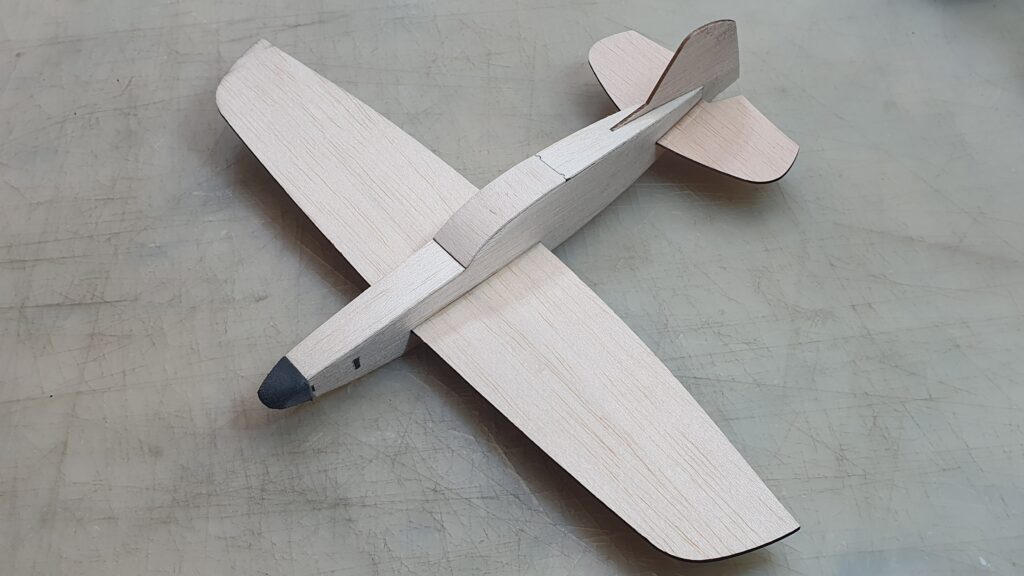

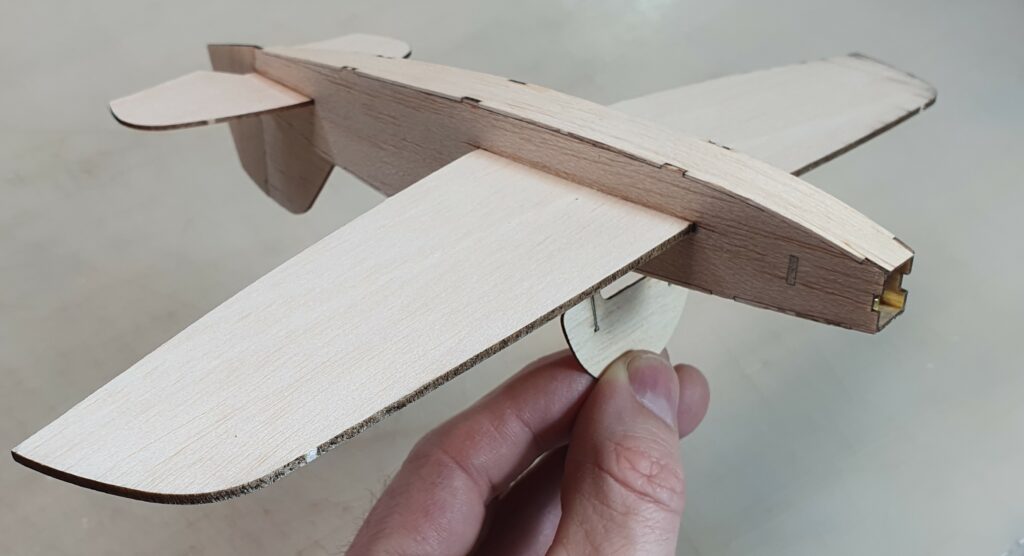

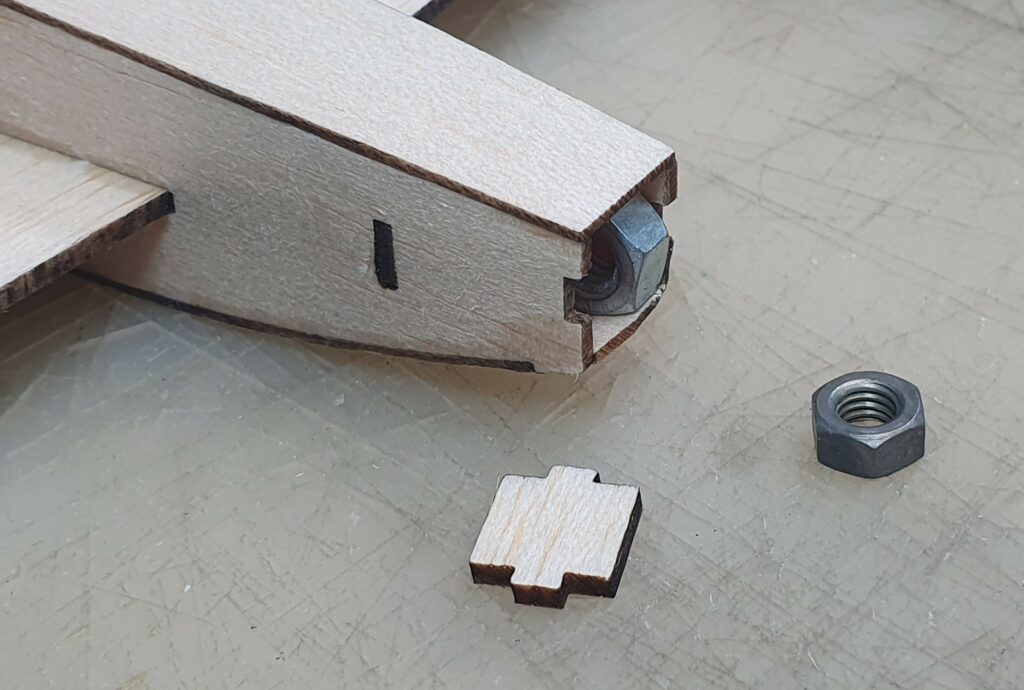

Mini-WIESEL besitzt 27 Zentimeter Spannweite und wird mit Hilfe von kleinen Schraubenmuttern (M3, M4, M5) ausgewogen. Hinter der Moosgummi-Nase ist dazu eine passende Ballastkammer integriert. Das Modell ist nicht nur dekorativ sondern fliegt auch noch hervorragend.

Zum Bau wird neben den Dateien benötigt:
1/3 Brettchen 2 mm Balsa (mittelhart, ca. 330 x 100 mm)
1/3 Brettchen 1,5 mm Balsa (mittelhart, ca. 330 x 100 mm)
1/4 Brettchen 1 mm Balsa (mittelhart, ca. 250 x 100 mm)

Die Lasercut-Dateien im .svg-Format inklusive einer ausführlich bebilderten Bauanleitung (PDF) gibt es im MR Beam Designstore zu kaufen unter dem Titel "Balsa Glider Flight Model oder Balsa-Wurfgleiter Flugmodell".



Wer den Download schon erledigt hat, findet hier im Folgenden zudem die dazu passenden Folienplot-Daten, ich stelle sie kostenlos zur Verfügung.
Wer mir hierfür einen Kaffee spendieren möchte, ist dazu herzlich eingeladen und kann dies per Paypal tun.

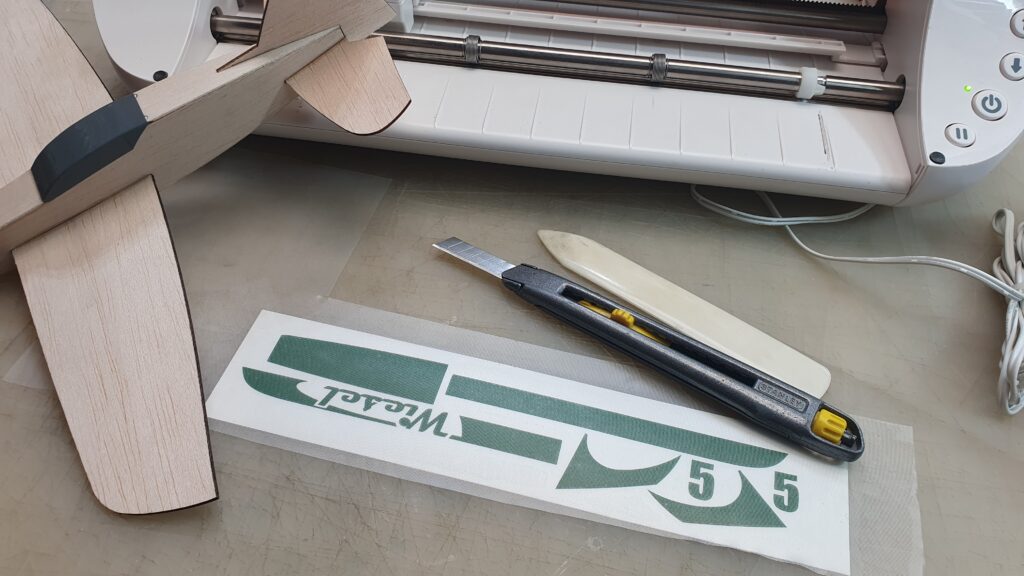

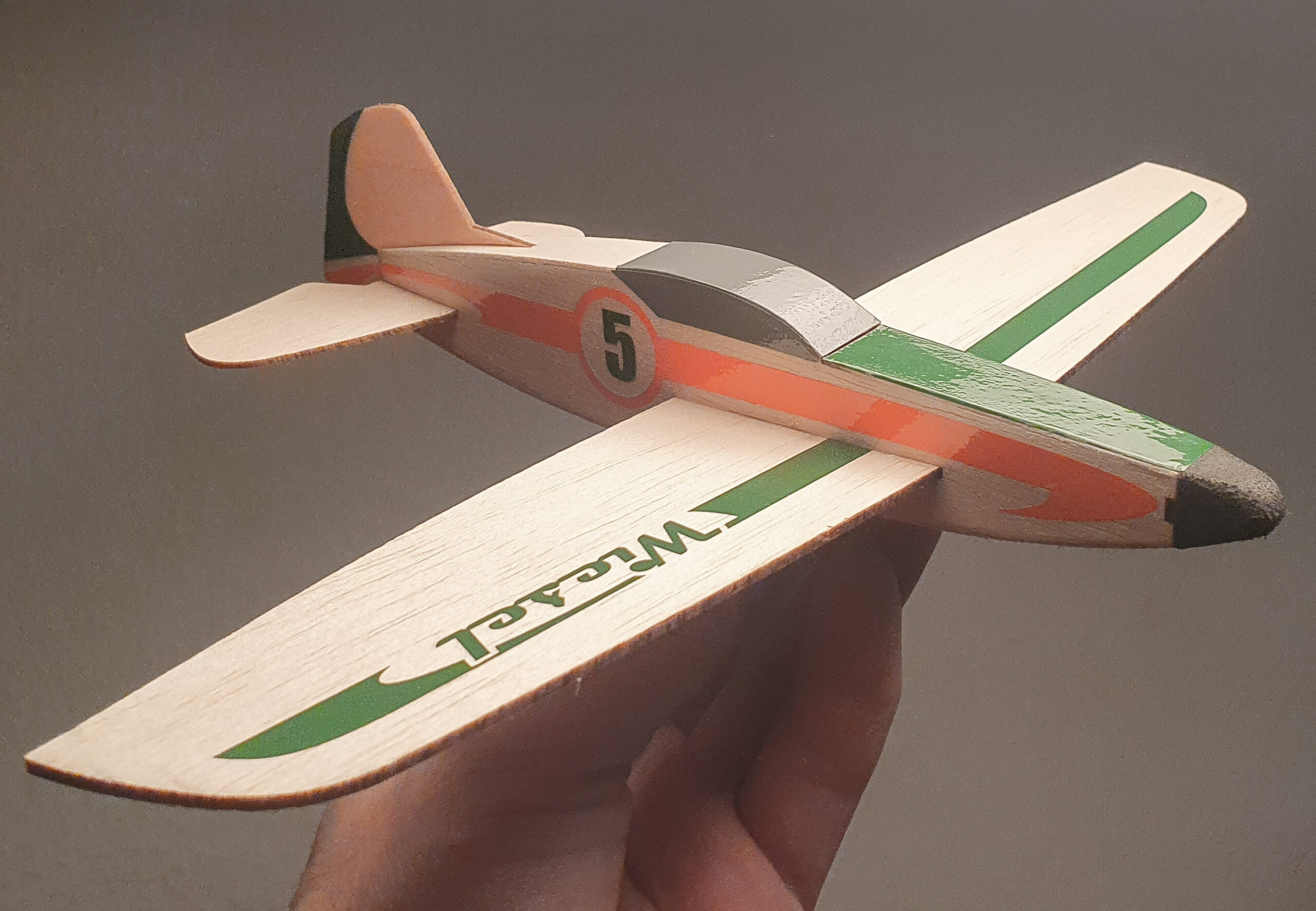

Diese Zip-Datei enthält die benötigten Plot-Dateien sowohl im universellen .svg-Format als auch im .studio3-Format für Silhouette Folienplotter. Damit sieht Mini-WIESEL dann genauso schick aus wie auf dem Bild.
