Flinky Turbo

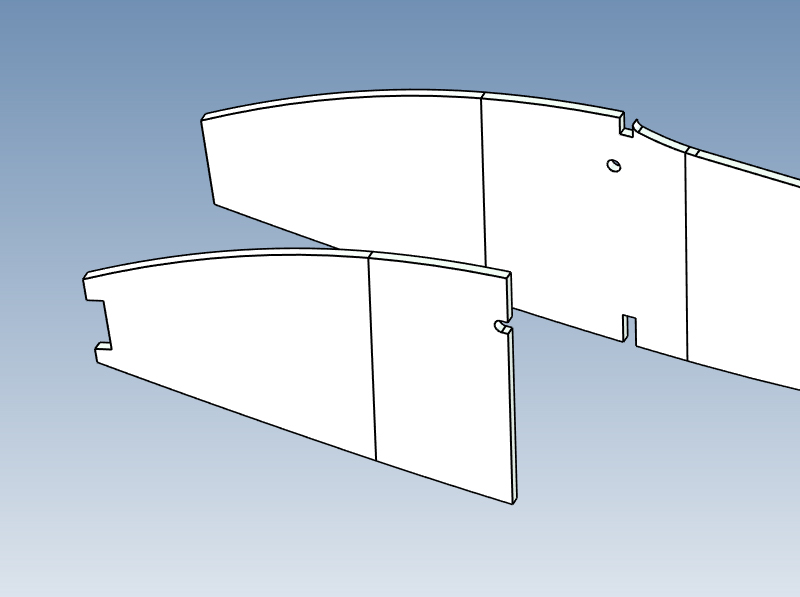

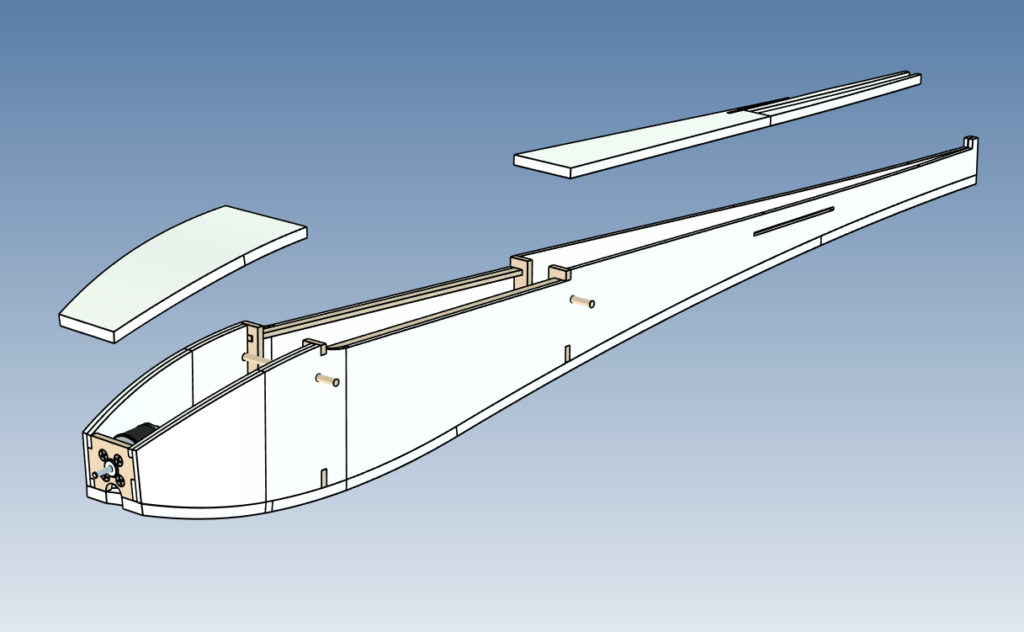

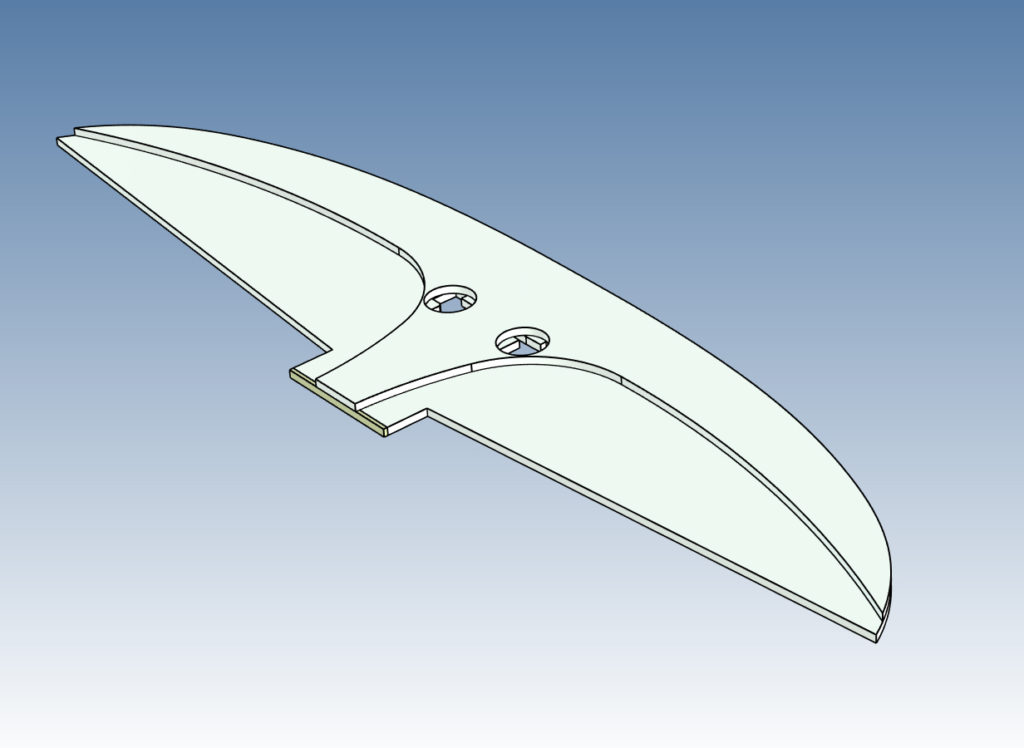

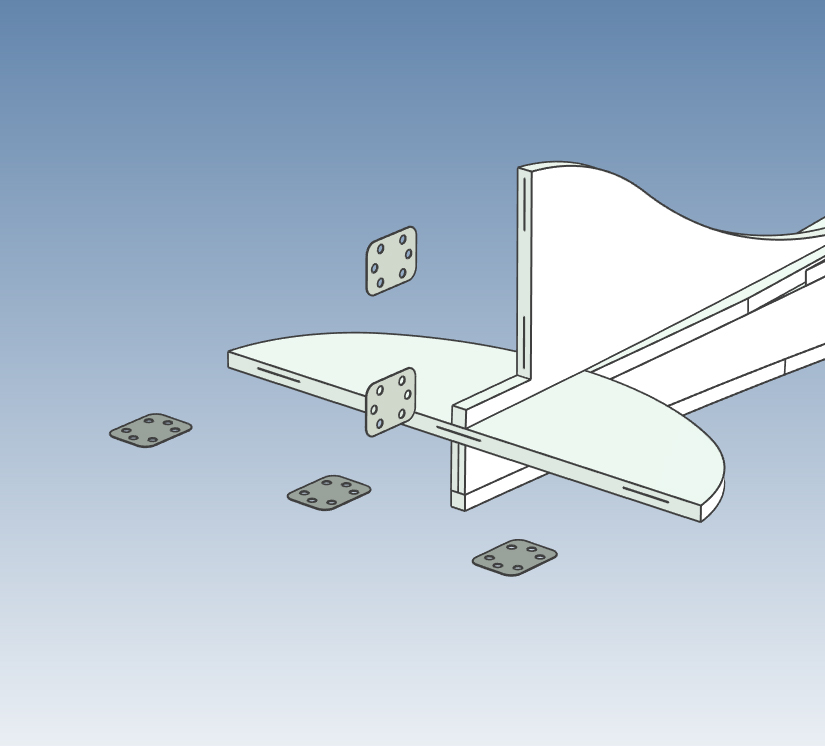

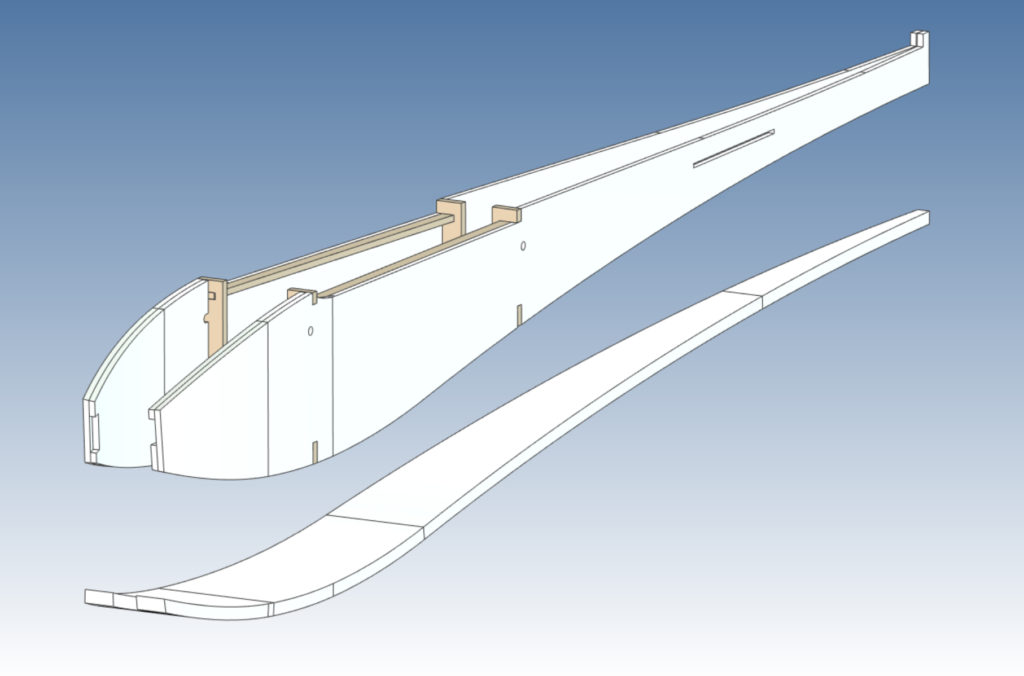

Bauplan Details

Beschreibung

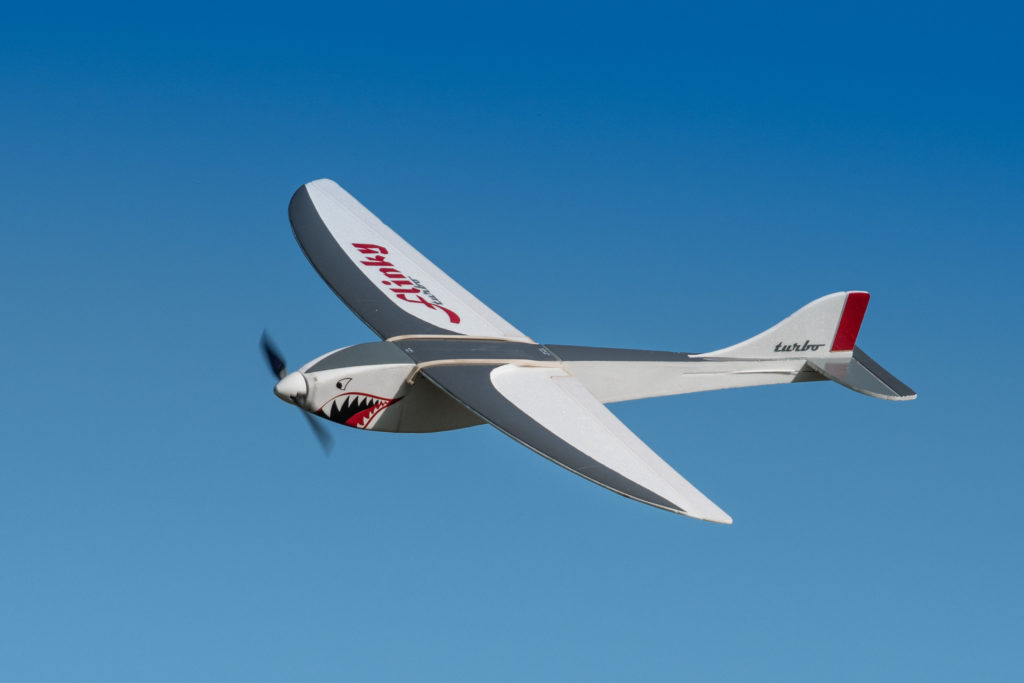

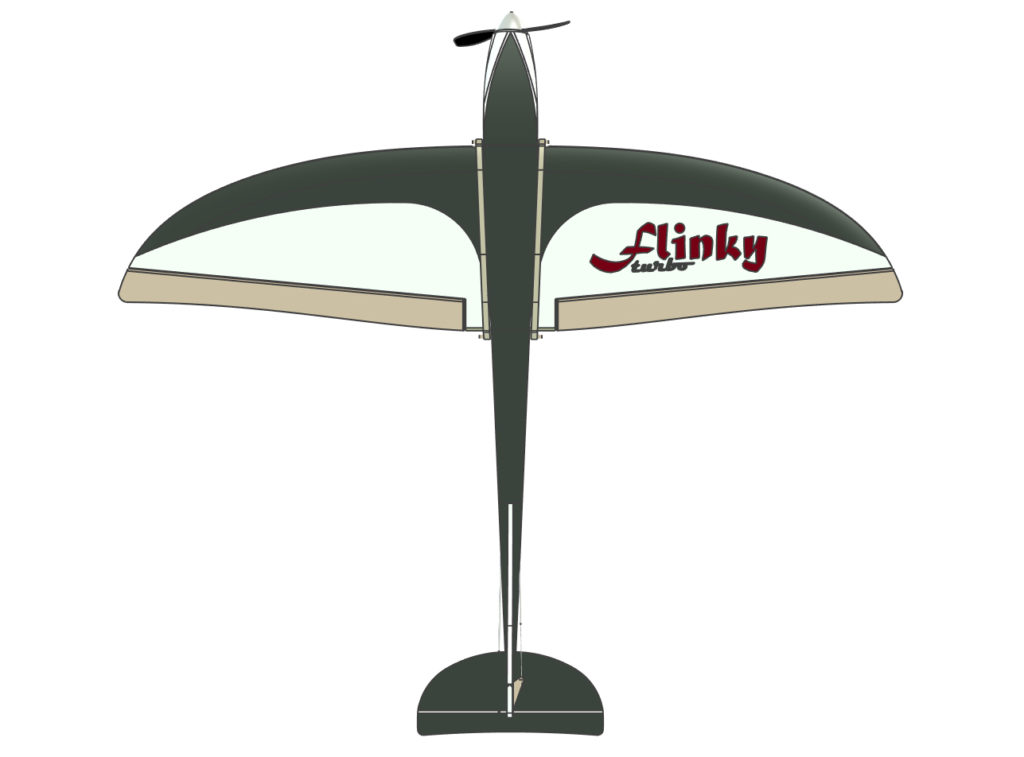

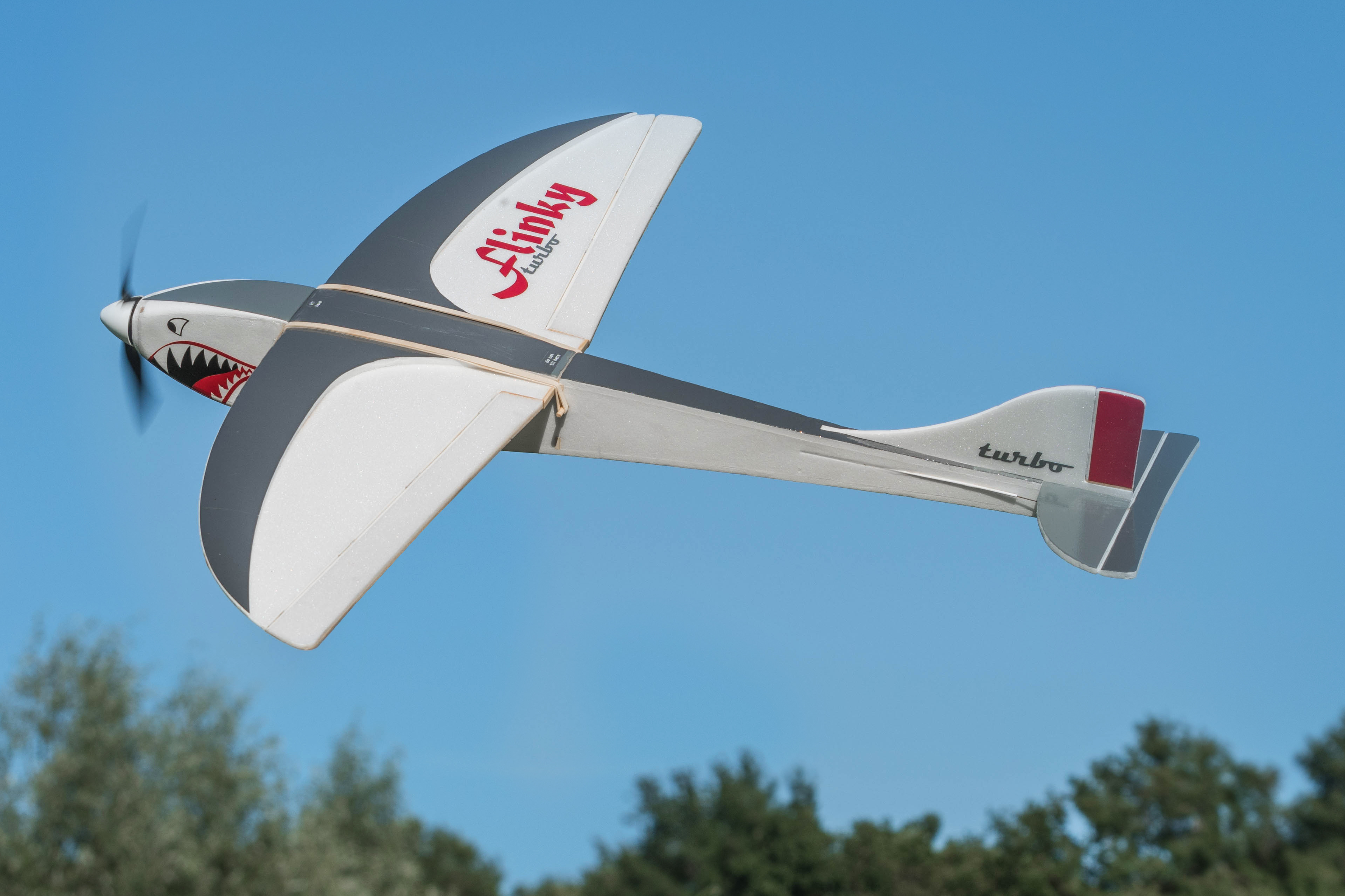

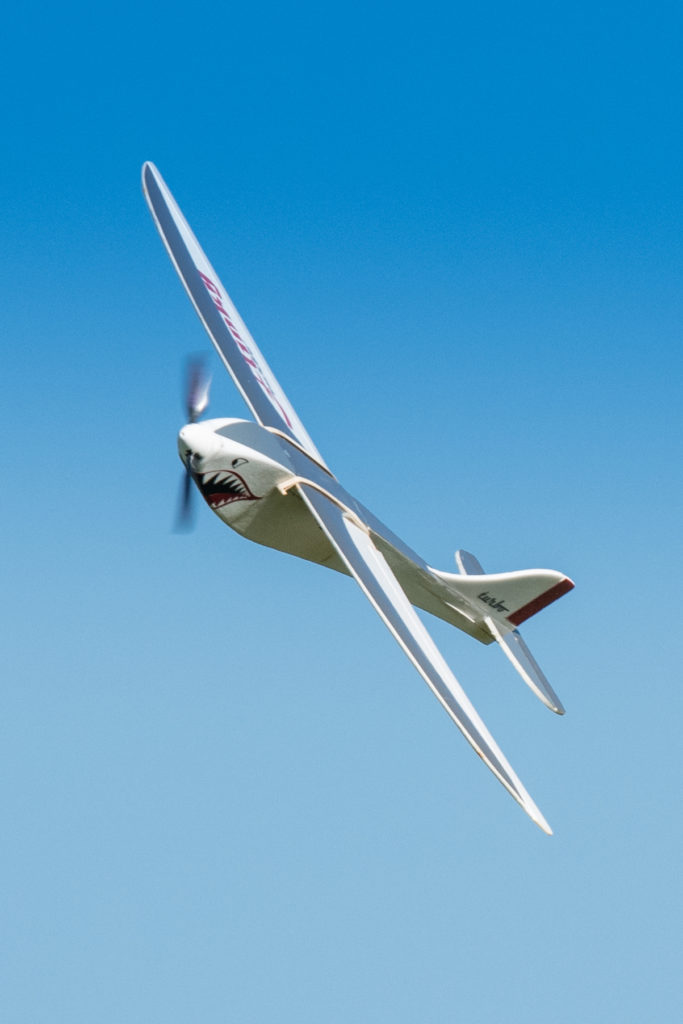

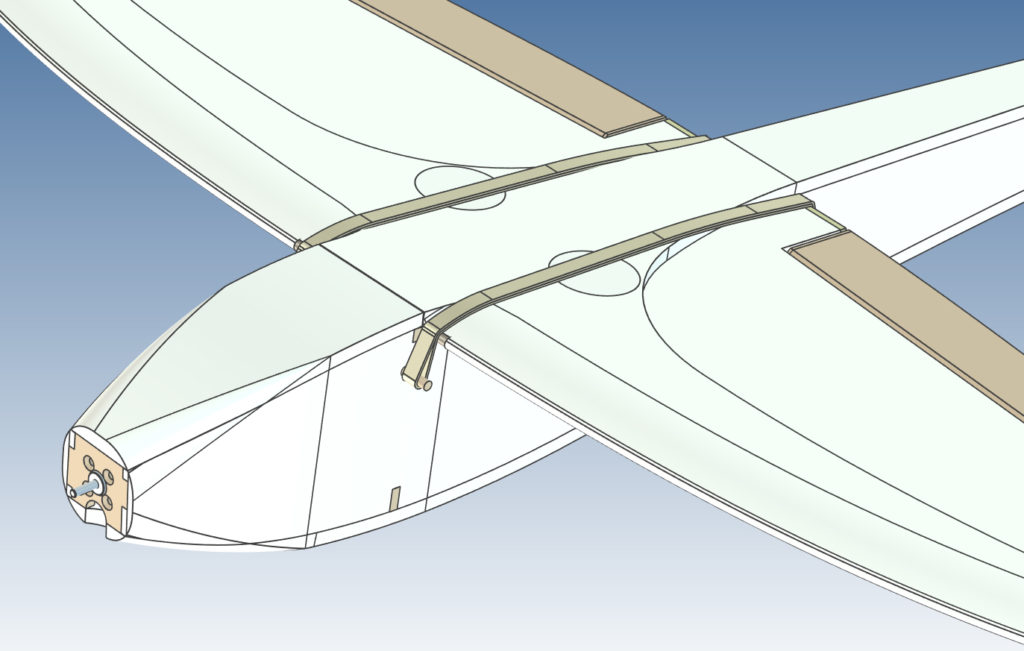

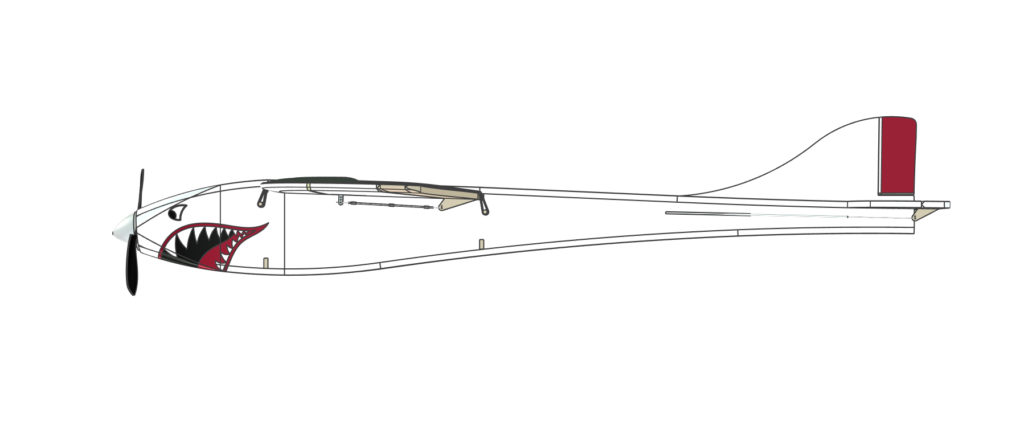

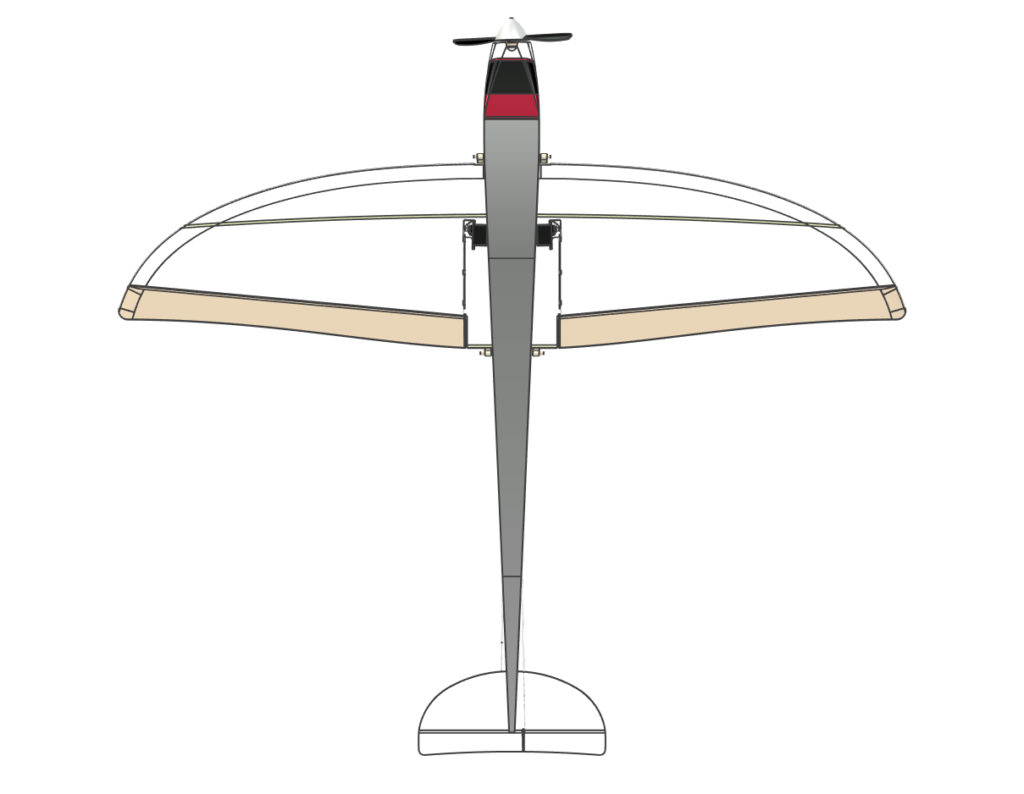

Flinky Turbo ist eine Weiterentwicklung von Flinky.  Der Unterschied liegt in der Robustheit, um leistungsstarke Antriebe bis ca. 65 Gramm aufzunehmen und die dazugehörige Fluggeschwindigkeit auszuhalten.

Klartext: der leichtere Flinky - vornehmlich aus 3er Depron - ist prima für ganz enge Verhältnisse (Hallenflug, kleine Parks). Flinky Turbo - vornehmlich aus 6er Depron - hingegen freut sich über mehr Auslauf und kommt dabei auch mit bockigstem Wind bestens klar. Insgesamt is Flinky Turbo ein super alltagstaugliches Modell, das bei fast jedem Wetter und auf jedem Fluggelände Spaß macht. Wendig, kräftig, schnell oder langsam - der Kleine hat einfach alles drauf.

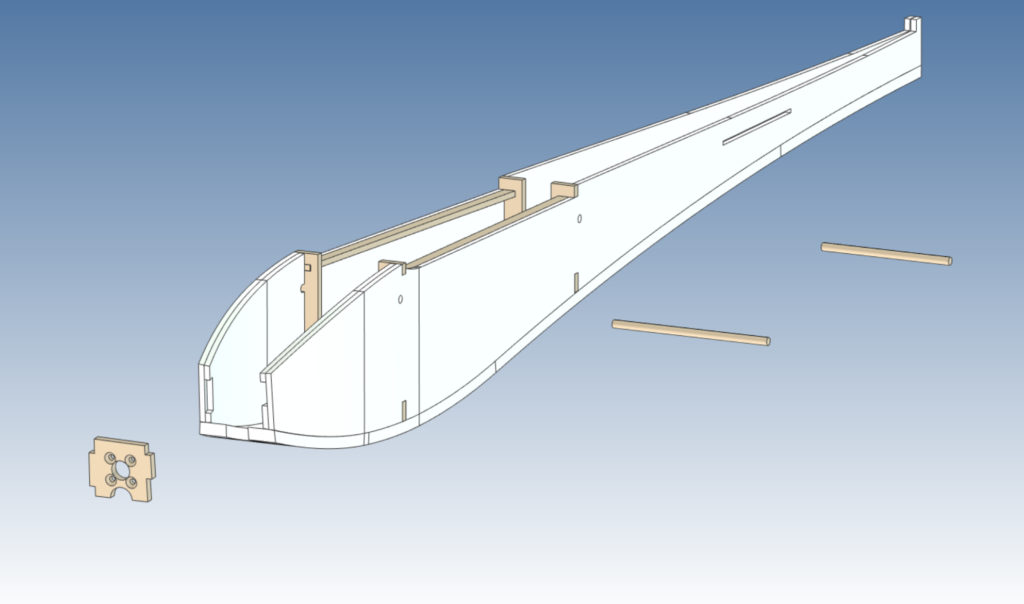

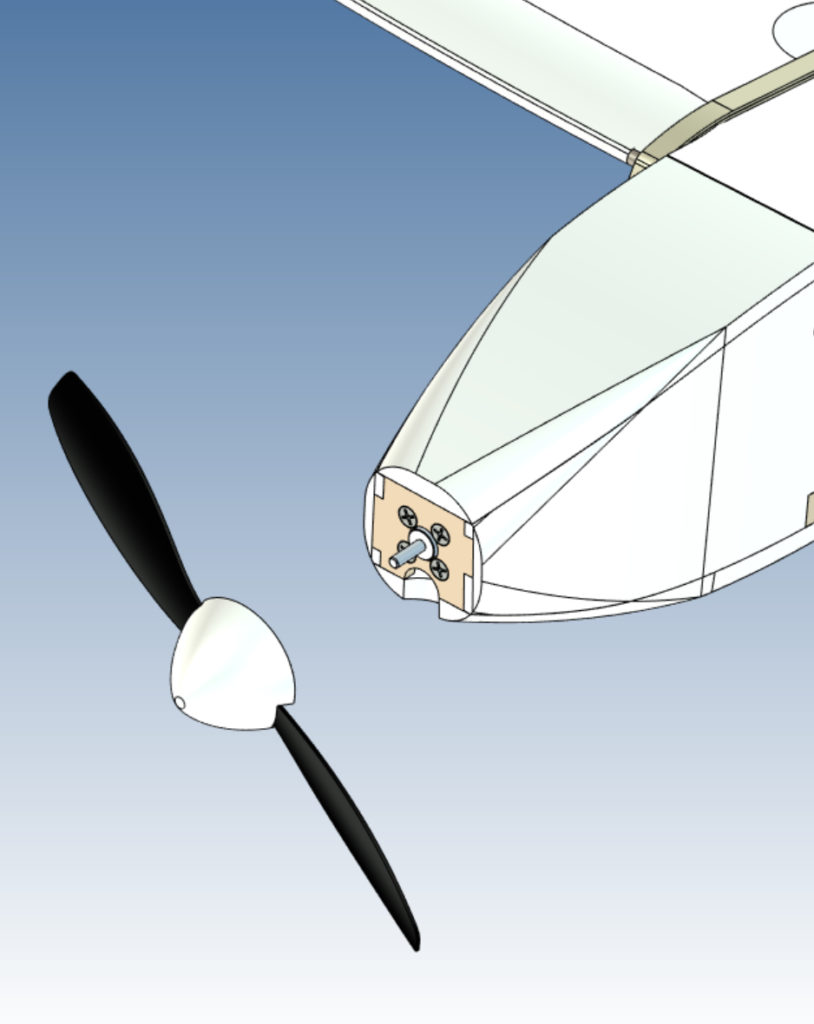

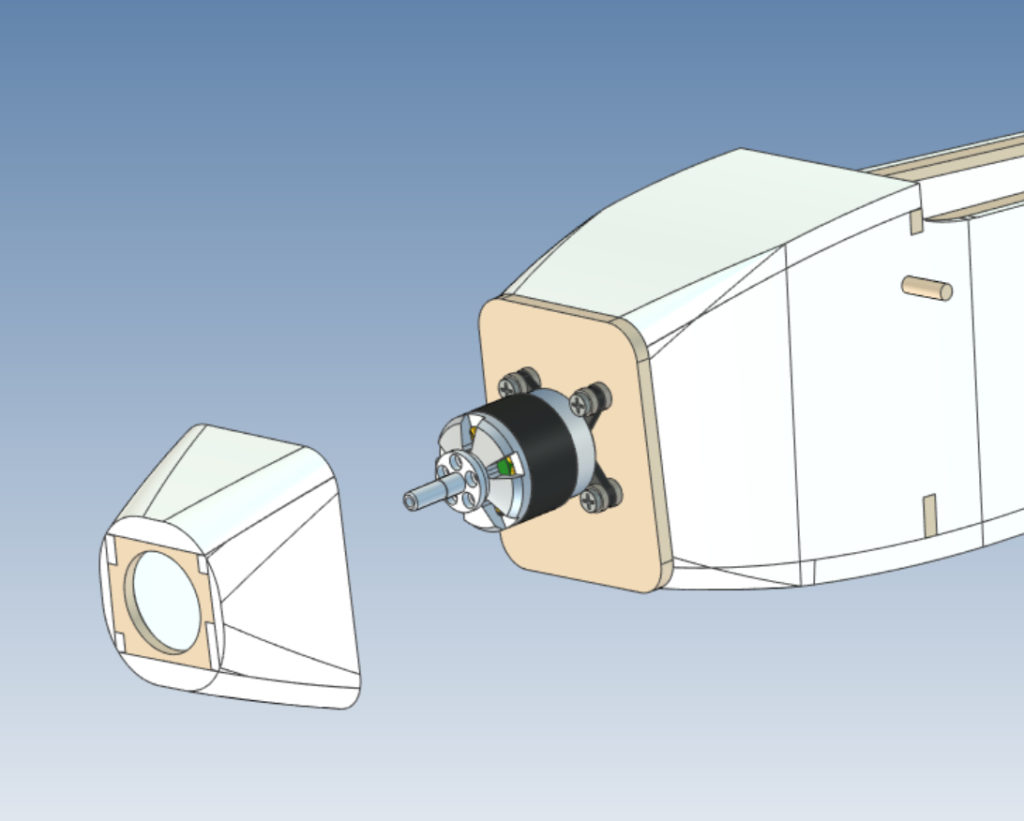

Der maximale Motor-Außendurchmesser beträgt bei Flinky Turbo 30 mm, was den Rumpf für 28-mm-BL-Motoren prädestiniert. Mit den Schwimmern für CHOPPER geht der Renn-Spaß auf dem Wasser weiter, siehe unten, bei den 3D-Viewern.

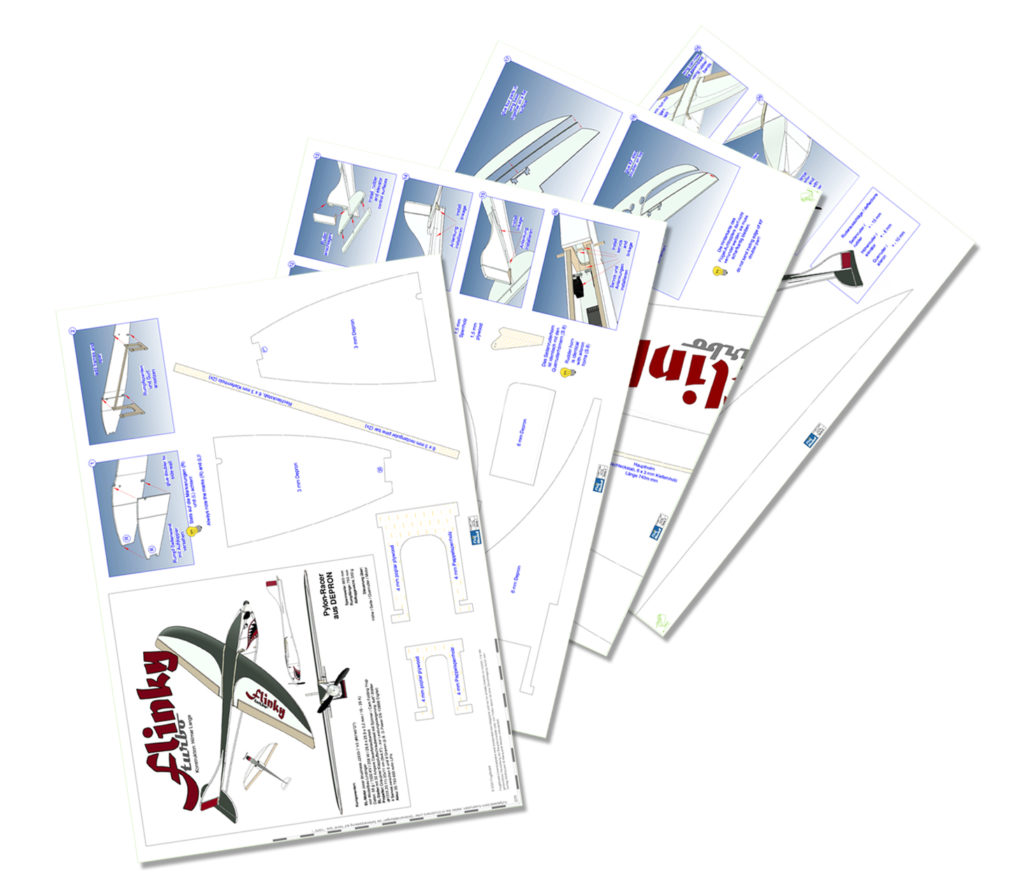

Der Bauplan ist im A3-Format verfasst, damit man weniger Seiten zusammenfügen muss. Wer dennoch auf einen A4-Drucker angewiesen ist, kann entweder schauen ob dessen Druckertreiber eine Posterdruck-Funktion beinhaltet, oder die hier hinterlegte, in A4-Hälften zerteilte A4-Version herunterladen.

Komponenten:

BL-Motor Joker Brushless J2830-7 V3 (#9748727)
von Modellbau Lindinger
Daten: 58 g / 1500 KV / 208 W / 28,8 x 28,9 x 3,2 mm / 16 - 26 A / 3,2 mm Welle)
BL-Steller mit 30-40 Ampere Dauerbelastbarkeit
Propeller: Graupner Klappluftschraubenset mit Ø 40 mm Spinner / Cam Folding Prop (#1335.20.11) 20x11 cm (8x4,5") (leider schwer zu finden, da größtenteils ausverkauft)
Alternativ bei Aeronaut: Z-Spinner CoolNose "Turbo", Ø 40 mm, Konus für Z-Spinner Ø 3,17 mm und CAM Carbon 8x6" Blätter
Alternativ bei Natterer-Modellbau: Turbo Spinner für Klappluftschrauben, Klappluftschraube 8x6"
Alternativ bei Höllein: Simprop Alu-Spinner, Ø 40 mm, Konus 3,17 mm, 8 mm Blattwurzelbreite und CAM Carbon 8x6" Blätter

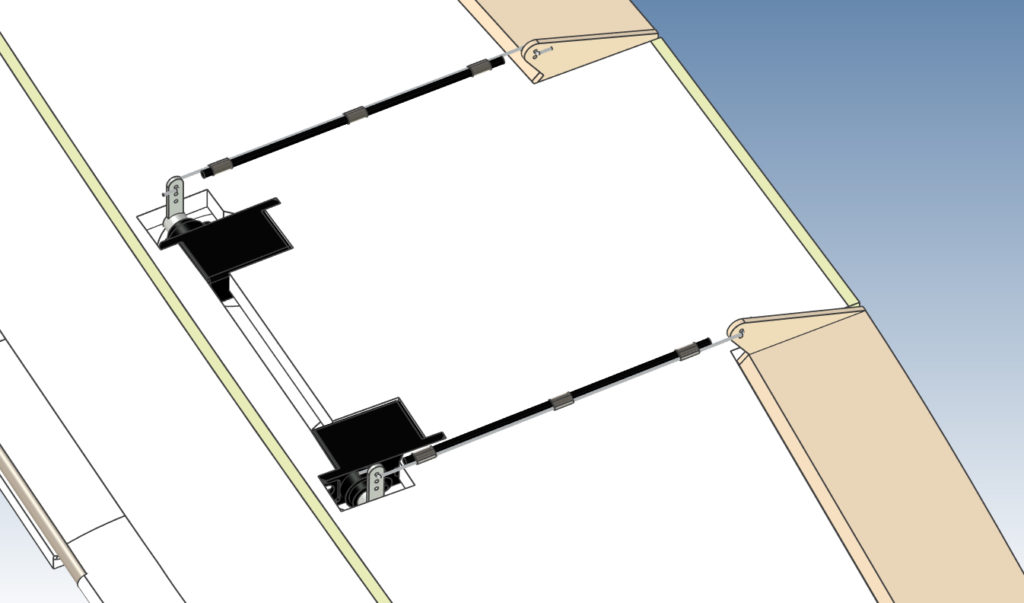

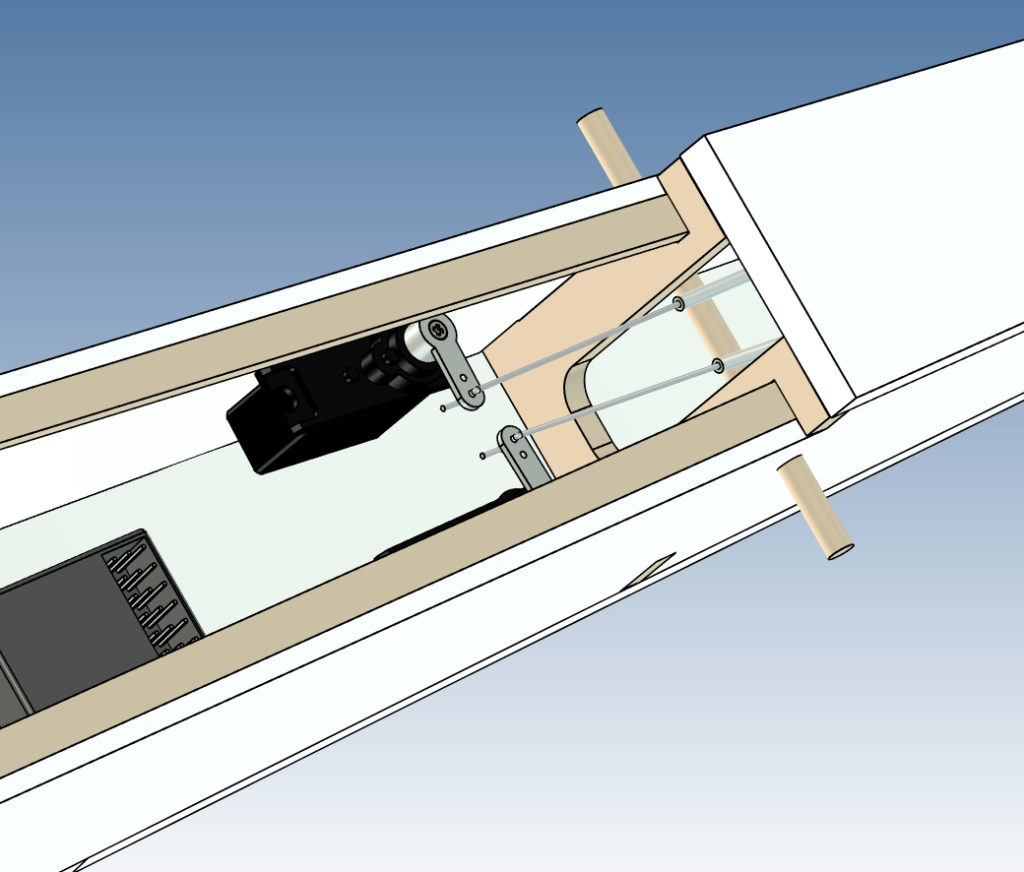

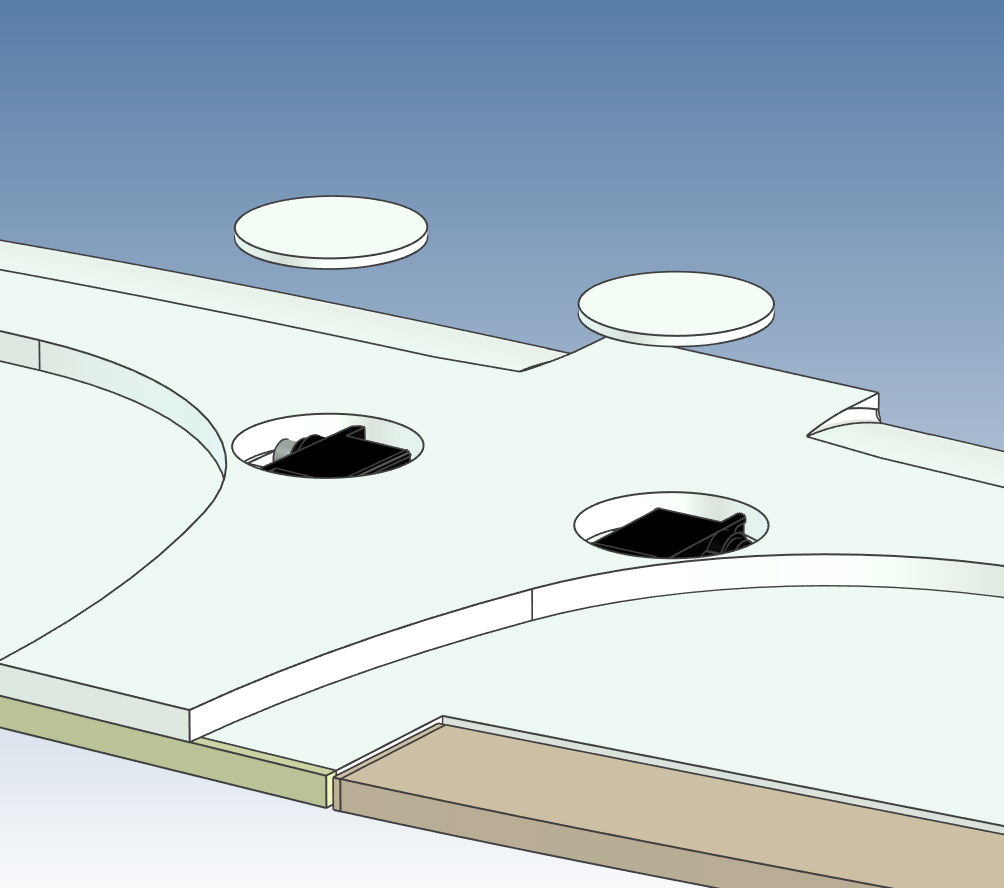

4 Servos zwischen 6 und 9 Gramm (z.B. D-Power DS-108BB Digital) oder Hitec HS-40 oder Pichler S706MG (20 x 20 x 8 mm / 5,5 g)
Akku: 3S / 800 mAh LiPo / 1000 mAh LiPo / 1300 mAh LiPo /  1600 mAh LiPo
Anmerkung: ein kleinerer, leichterer Akku macht den Flieger wendiger und steigfreudiger, und er kann zudem langsamer fliegen. Dafür ist die Flugzeit pro Akku kürzer. Ein größerer Akku bedeutet vor Allem mehr Flugzeit, aber das Modell fliegt etwas träger. Letzteres kann bei Wind von Vorteil sein.
Empfänger: typischerweise 6 Kanäle, damit die Querruder separat angelenkt werden können

Kleine Anmerkung:
der Bauplan-Download wird vom Magazin FlugModell finanziert. Wer dies wertschätzt und unterstützen möchte, kann über ein Abo nachdenken.

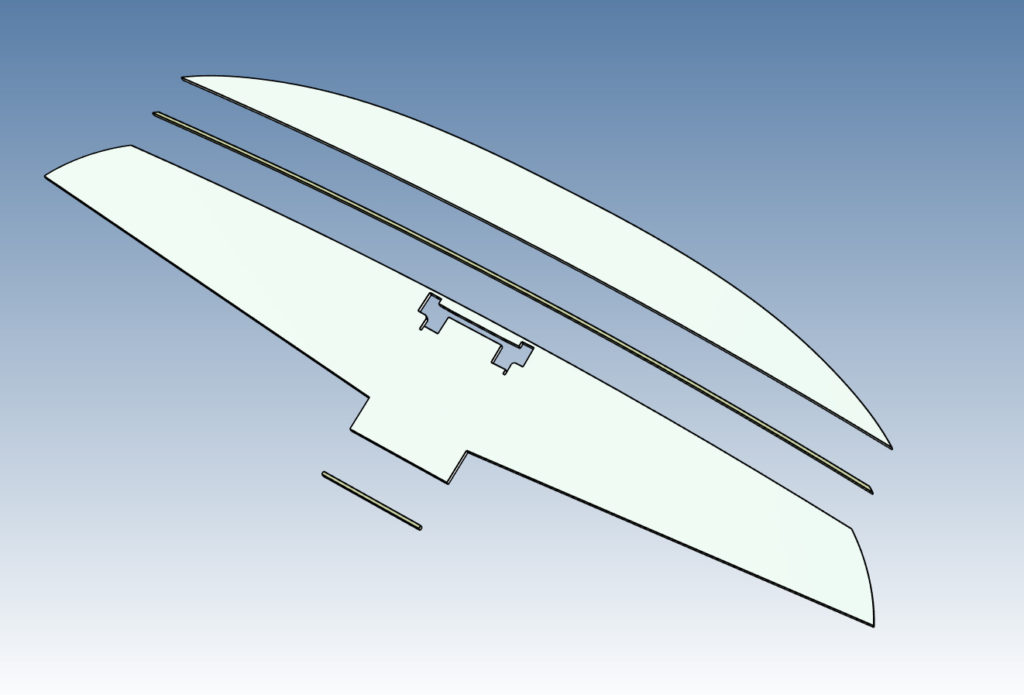

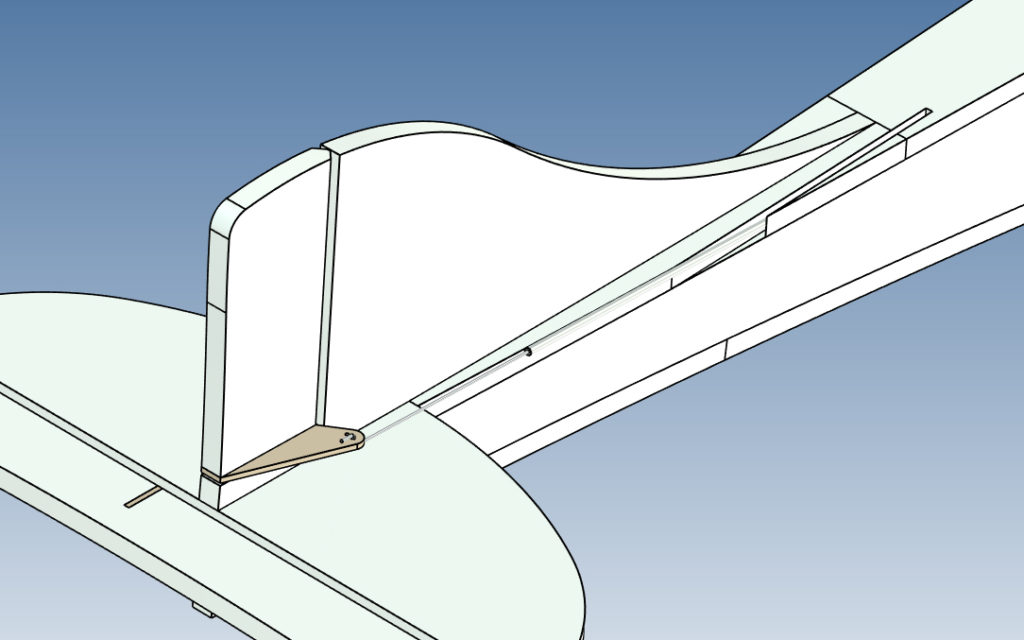

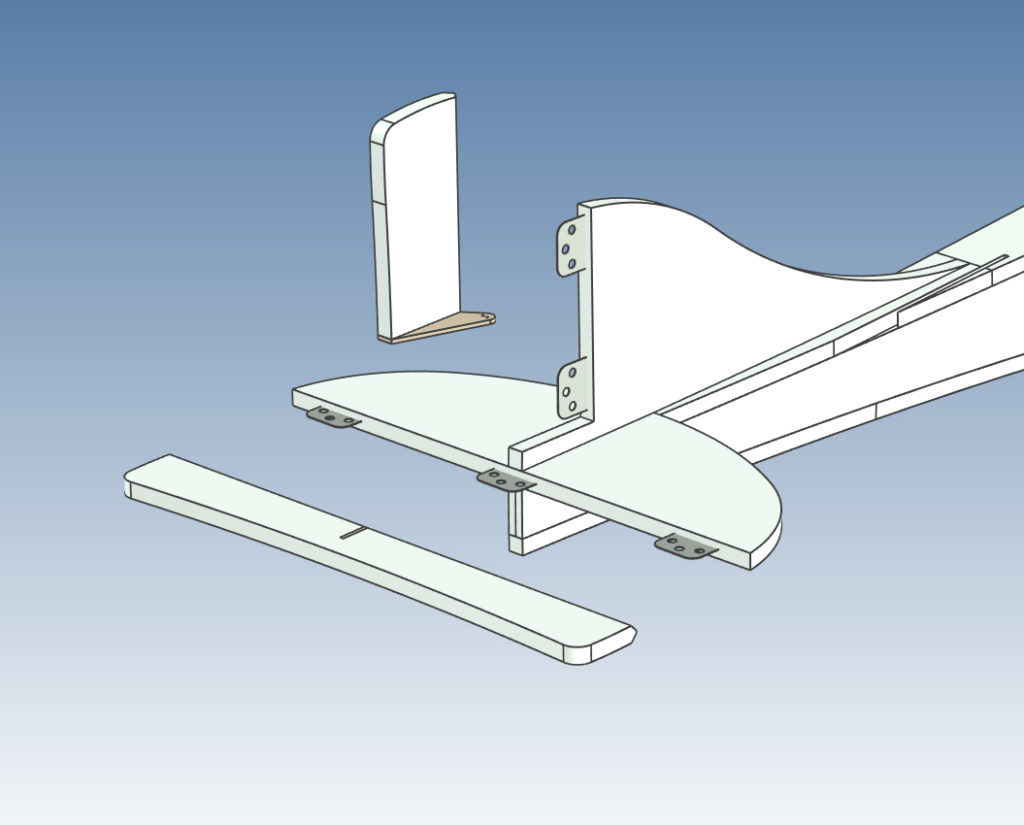

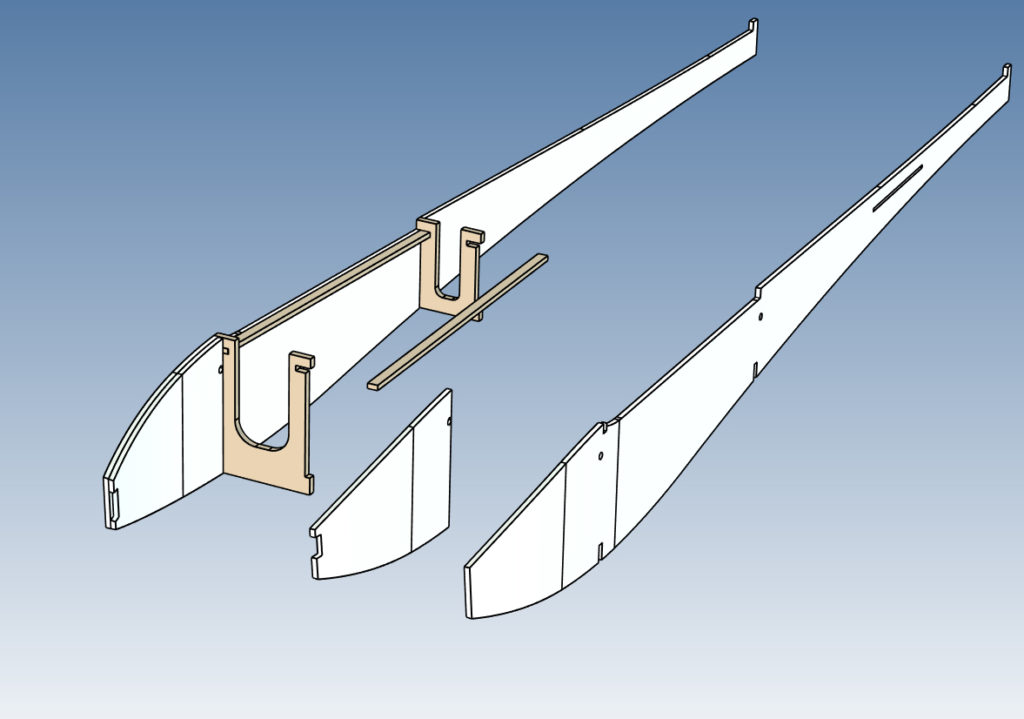

Der Mehraufwand für die folgenden CAD-Daten geht auf meine eigene Rechnung. Wer mir hierfür netterweise etwas ins Sparschwein legen möchte, ist dazu herzlich eingeladen und kann dies per Paypal tun.
Sämtliche Dateien sind nur für den privaten Gebrauch gedacht, um sich den Bau des Modells zu erleichtern. Jede kommerzielle Nutzung ist ausgeschlossen!

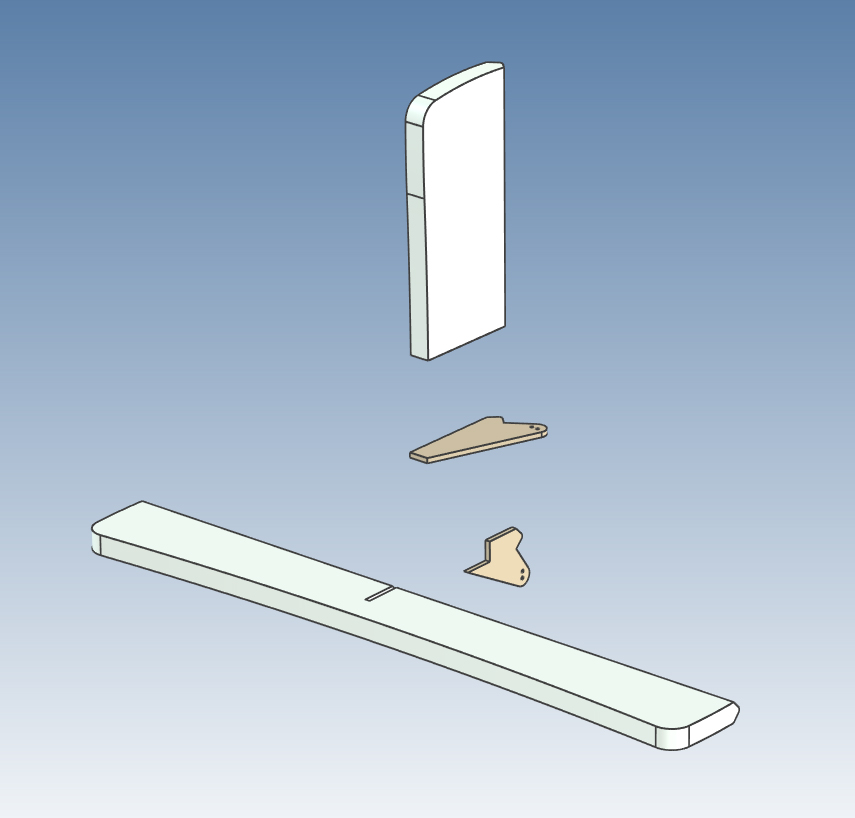

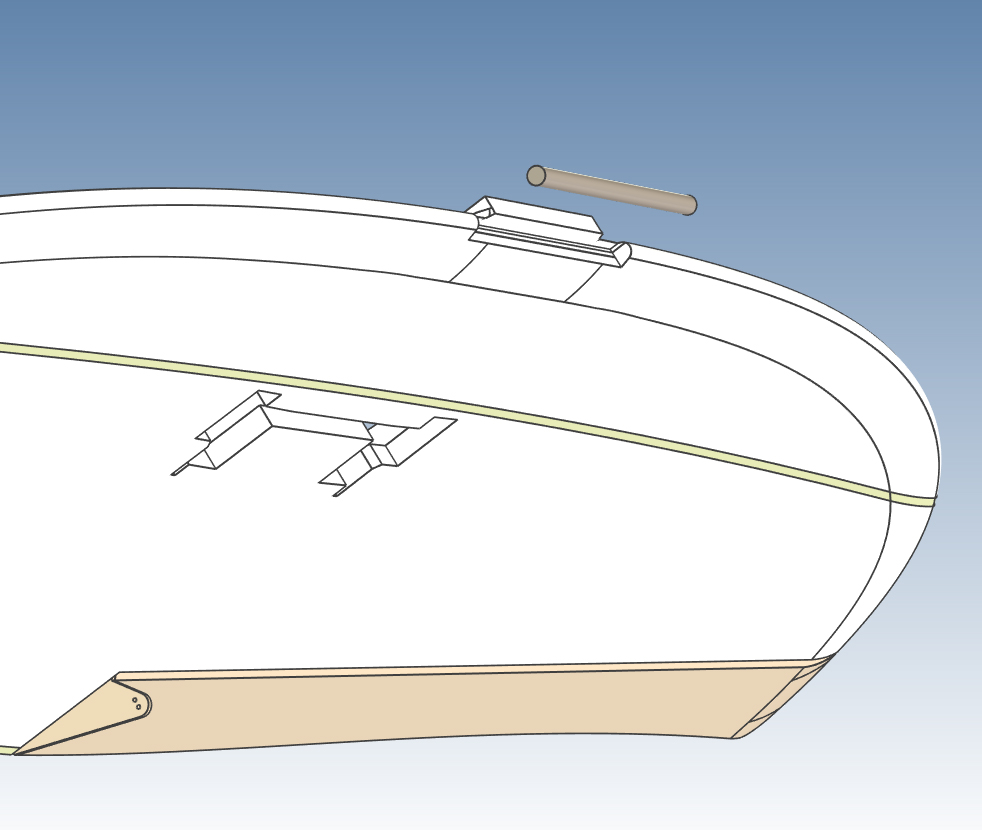

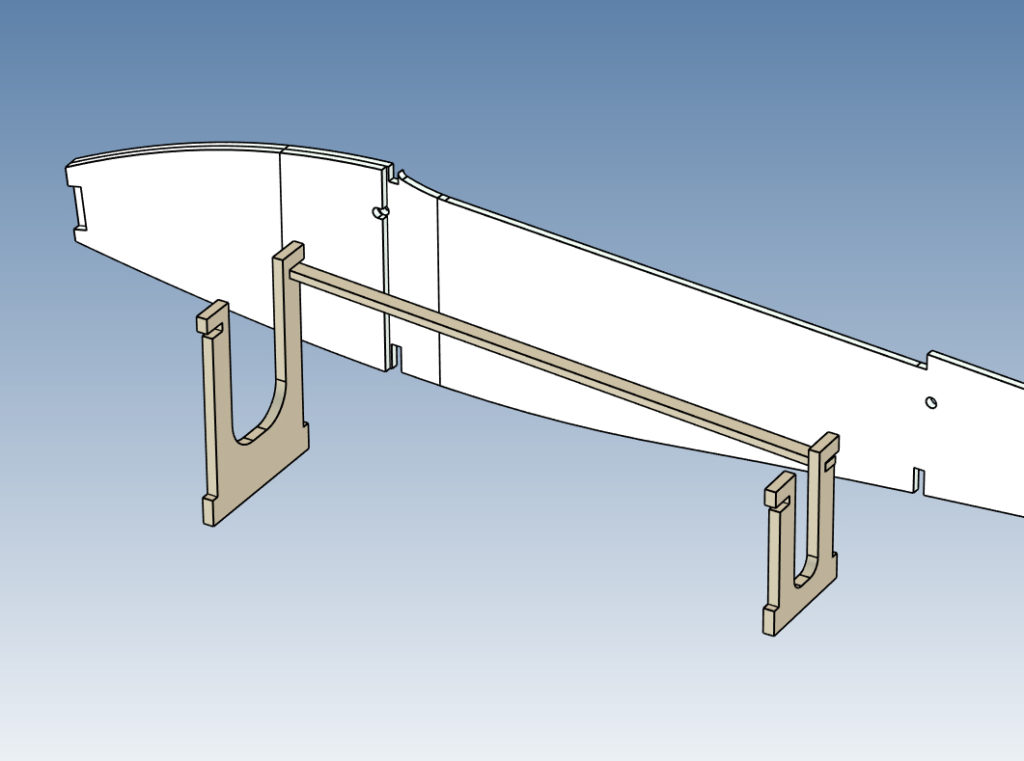

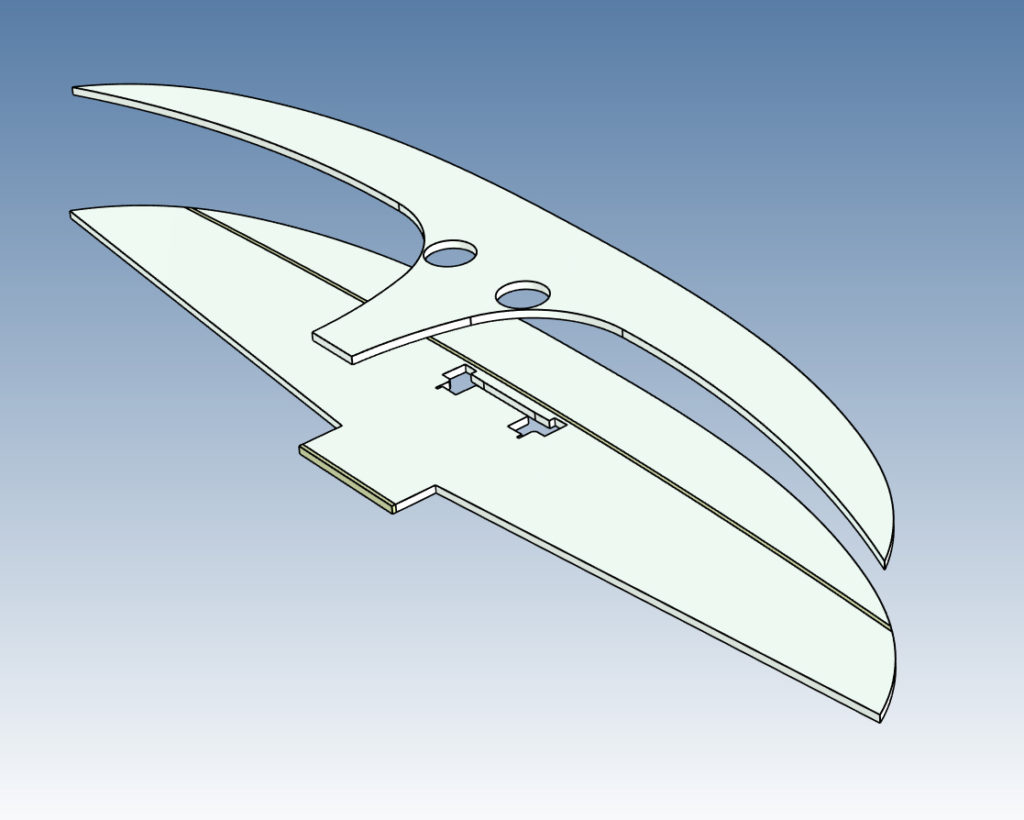

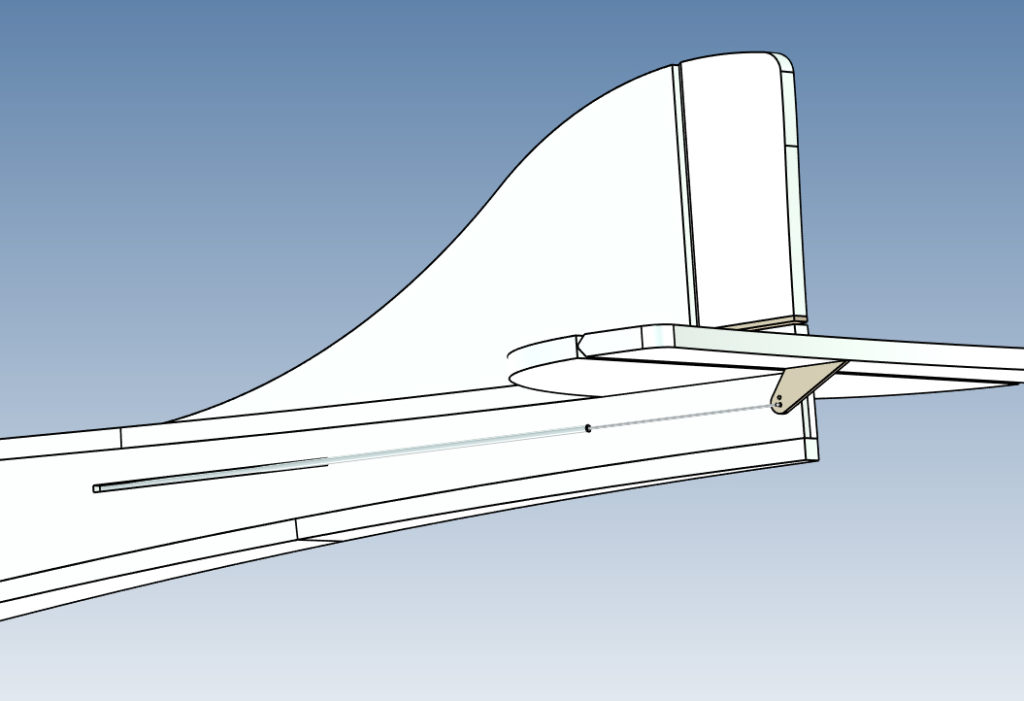

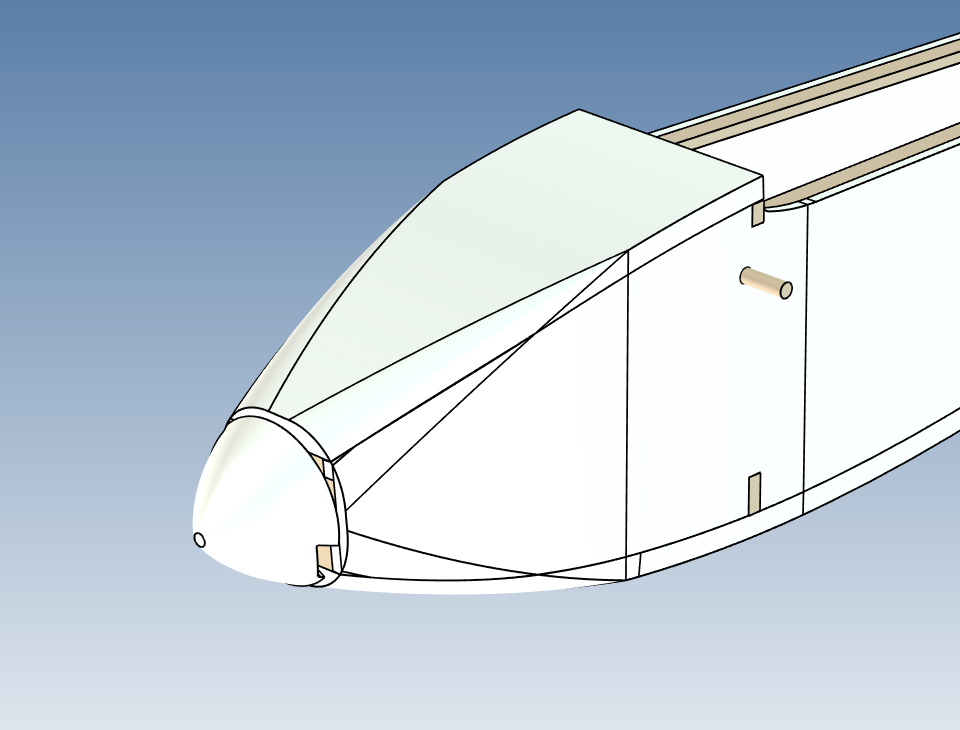

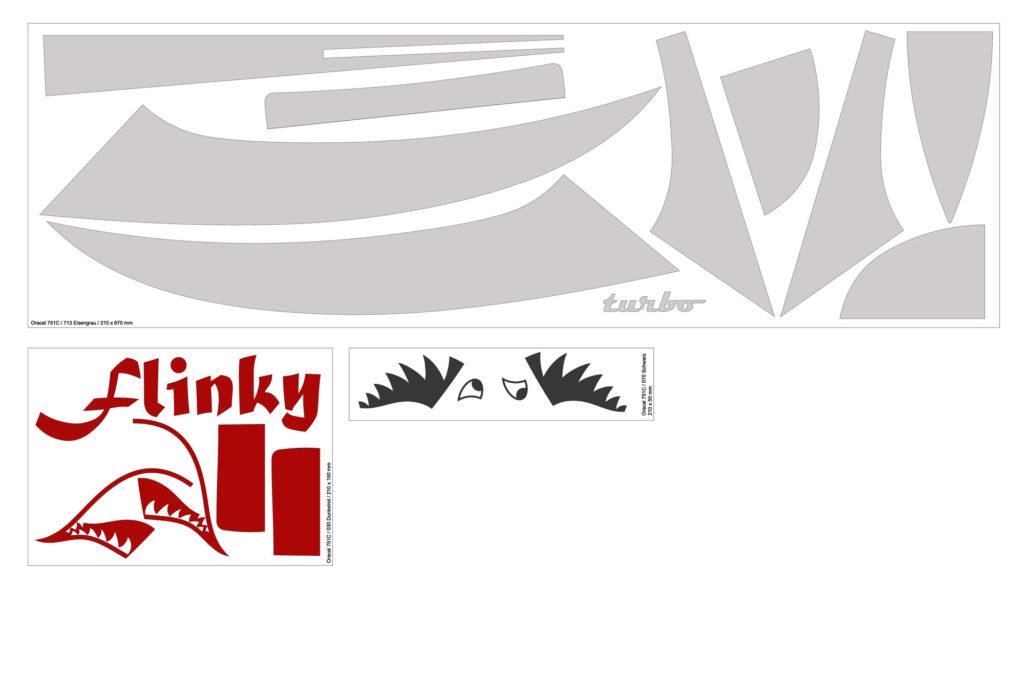

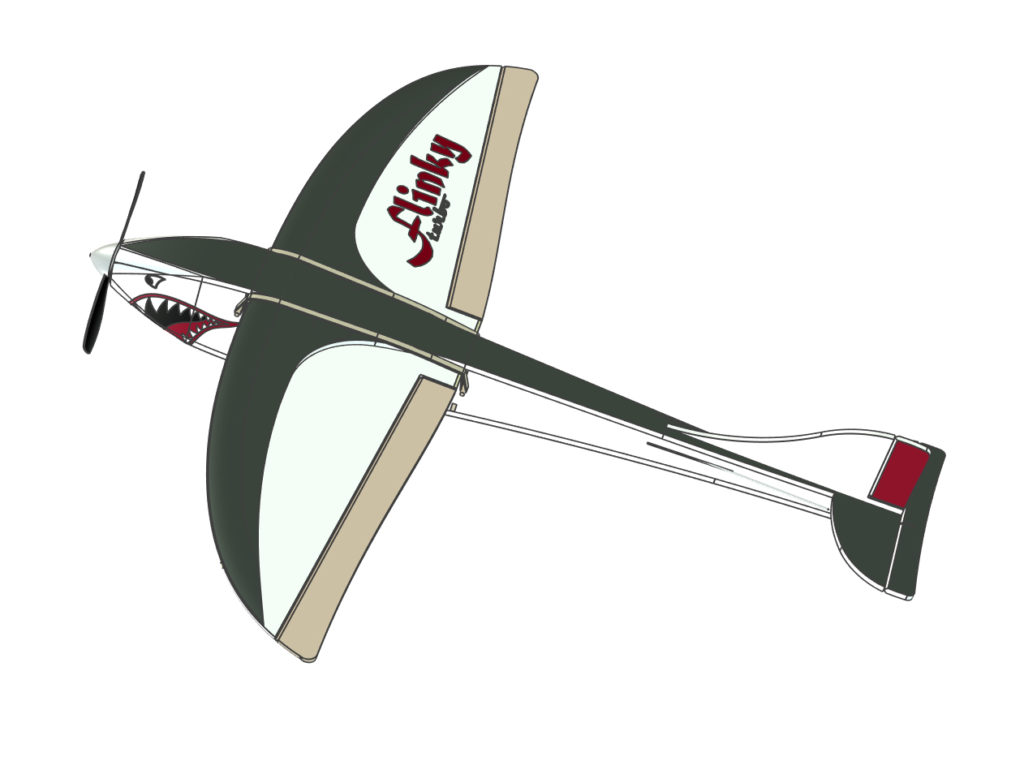

Wer sich die Farbgestaltung in Form von Folienplots erleichtern möchte: hier ist eine ZIP-Datei, in der die Daten sowohl im DXF-Format enthalten sind, als auch im .studio3-Format für Silhouette Folienplotter.

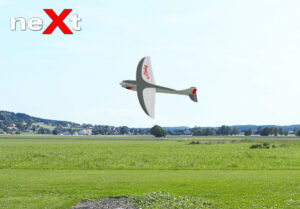

Flinky Turbo gibt es als virtuelles Modell im neXt Flugsimulator!

Flugvideos:

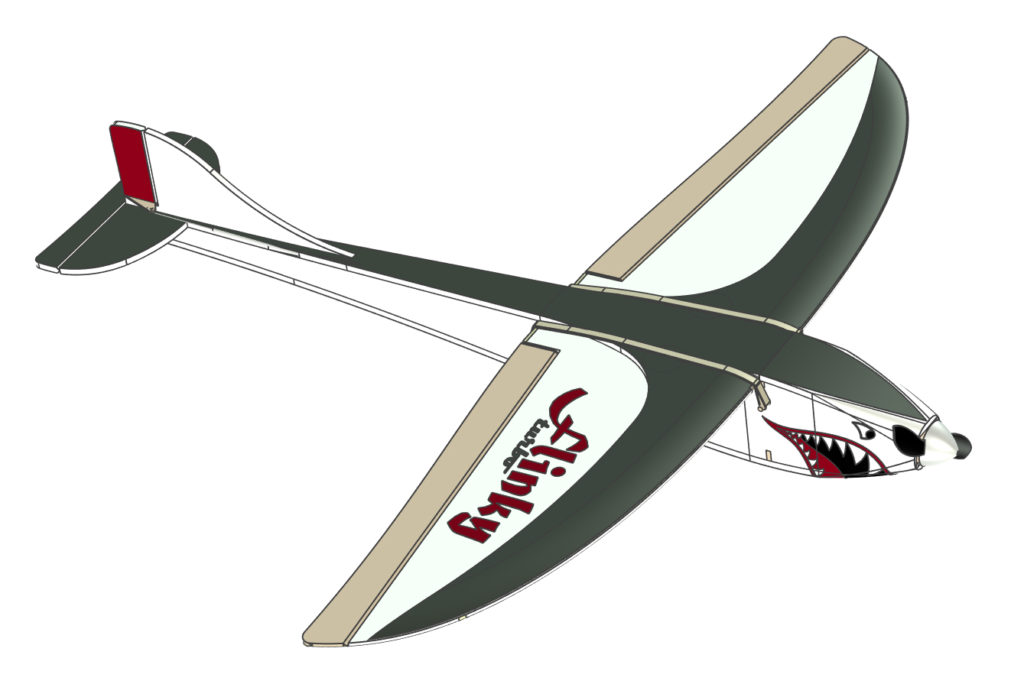

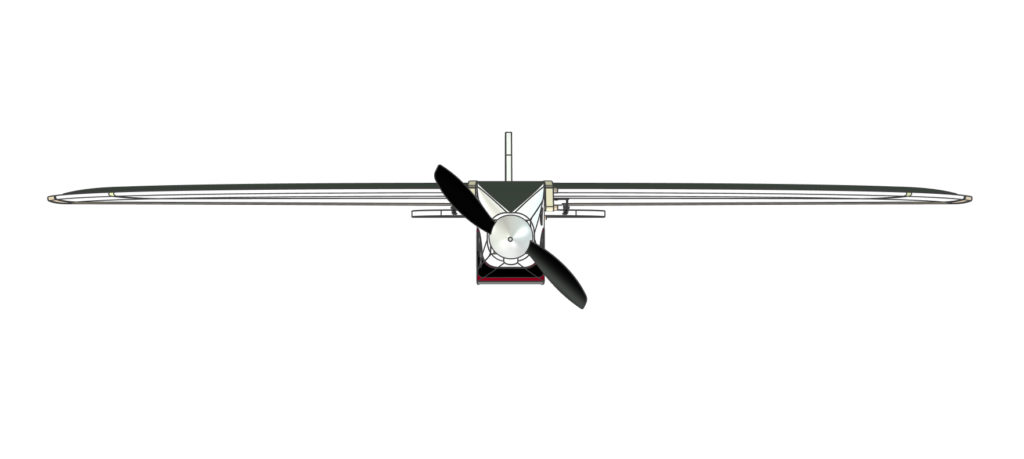

3D-Betrachter:

(Es könnte ein paar Sekunden Ladezeit benötigen, bitte warten bis die graue Wolke verschwindet.)

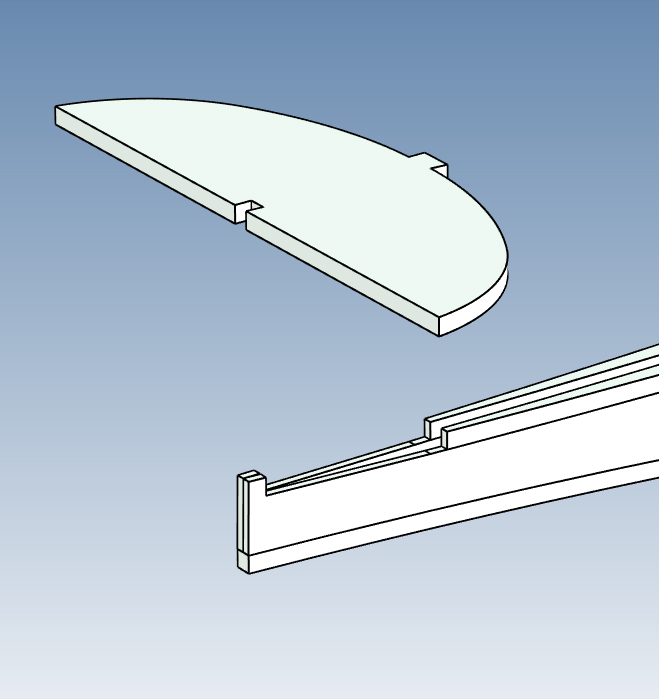

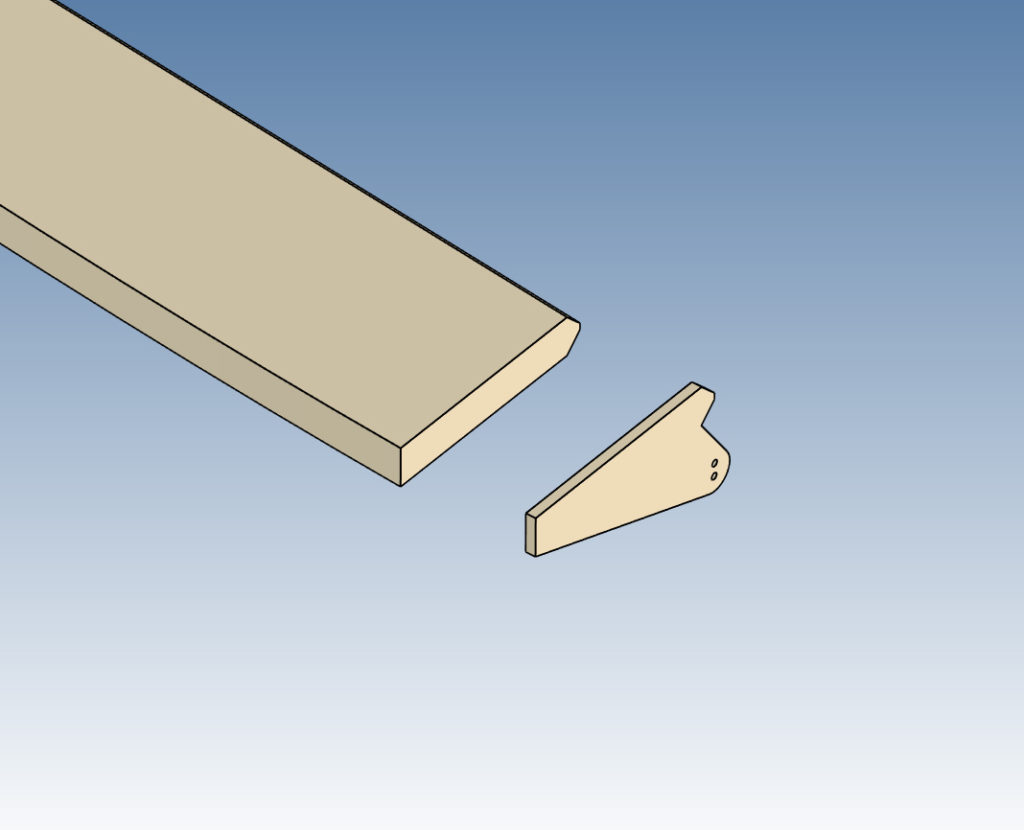

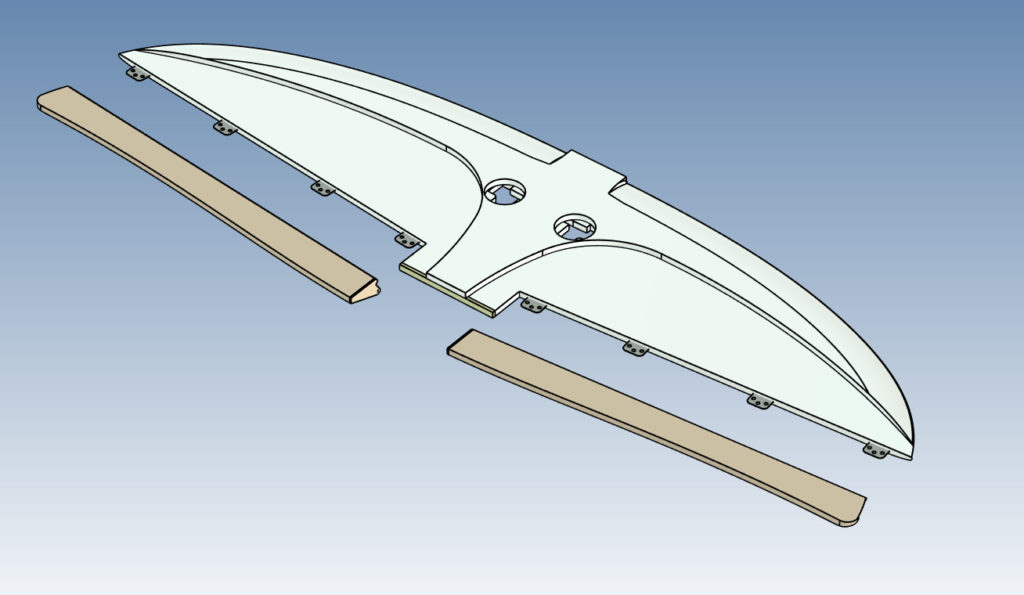

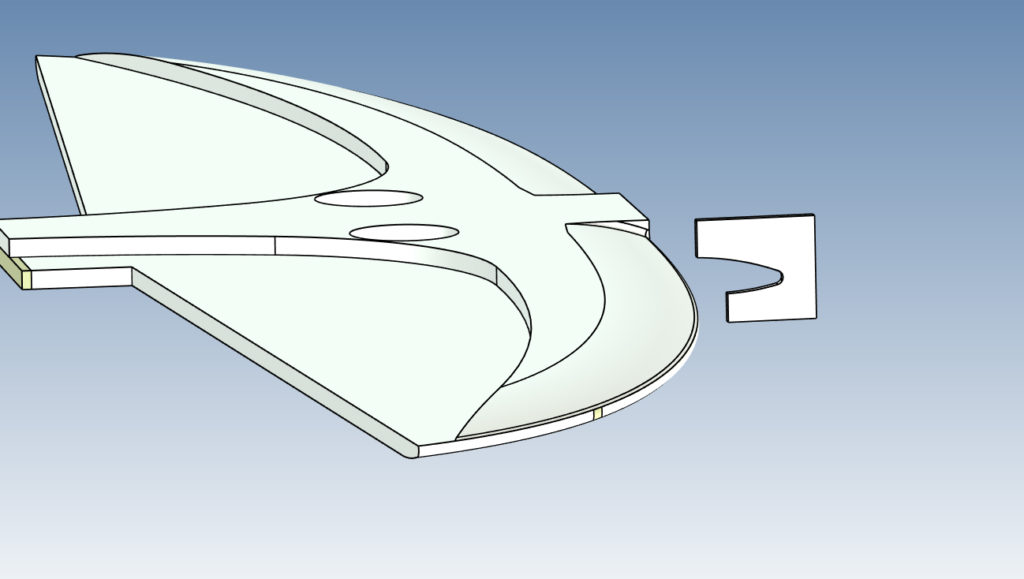

Das steht zwar so nicht im Bauplan, aber warum nicht mal experimentieren?

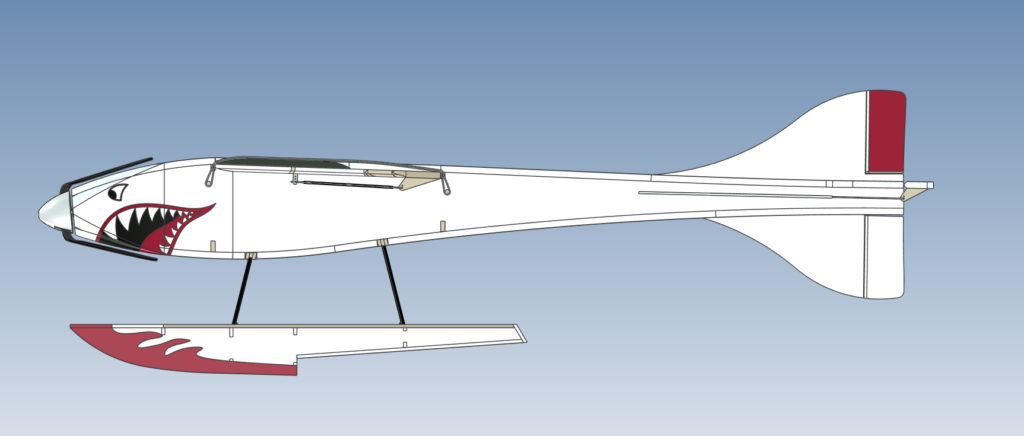

Zum Beispiel mit Schwimmern, und zwar die von CHOPPER. Eine bemaßte Zeichnung zur Schwimmer-Anbindung befindet sich unten in der Bildergalerie.

Aber Achtung, hier gibt es etwas zu beachten: Die Schwimmer fügen dem Modell eine seitenführende Fläche zu, welche vor dem Schwerpunkt liegt. Dies muss durch eine Vergrößerung des Seitenleitwerks kompensiert werden, sonst ist das Modell nicht steuerbar.

Die einfachste Lösung ist ein nach unten gespiegeltes, zweites Seitenleitwerk. Lenkt man dieses auch noch an (nicht zwingend erforderlich), dann hat man sogar ein Wasserruder.

Ein vergrößertes Leitwerk hat zudem keine negativen Einflüsse auf die Flugeigenschaften ohne Schwimmer. Wer also häufiger mal von der Land- auf die Wasserversion wechselt, der kann das Zusatzleitwerk dauerhaft dran lassen. Oder man baut es steckbar.

Oder, auch schick: wie wär's mit einem V-Leitwerk als "Flinky V-Turbo":
