CHOPPER
Details zur Veröffentlichung

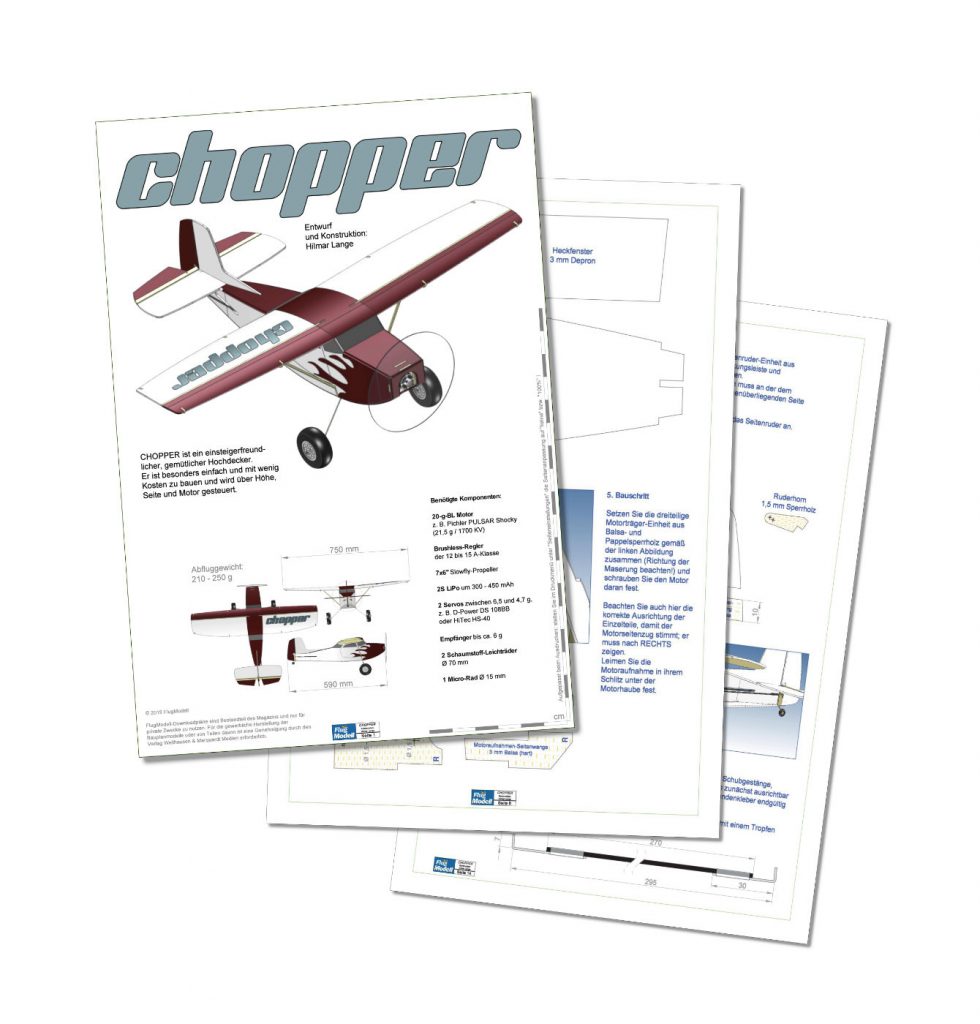

Bauplan Details
Spannweite: 75 cm
Gewicht:220 g
Flächenbelastung: 29g/dm2
Beschreibung

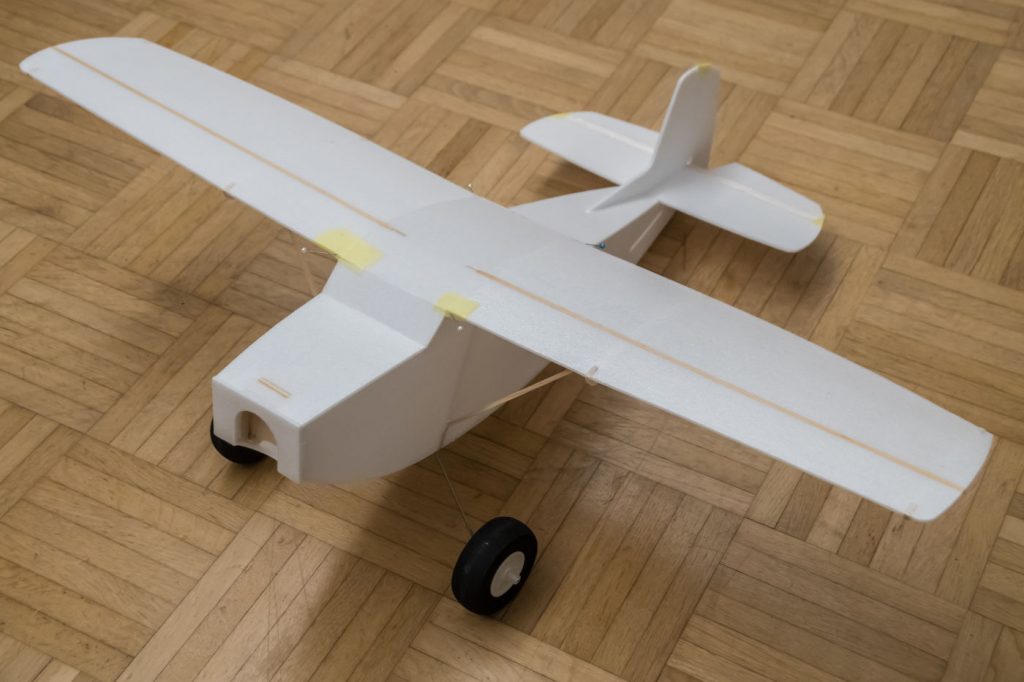

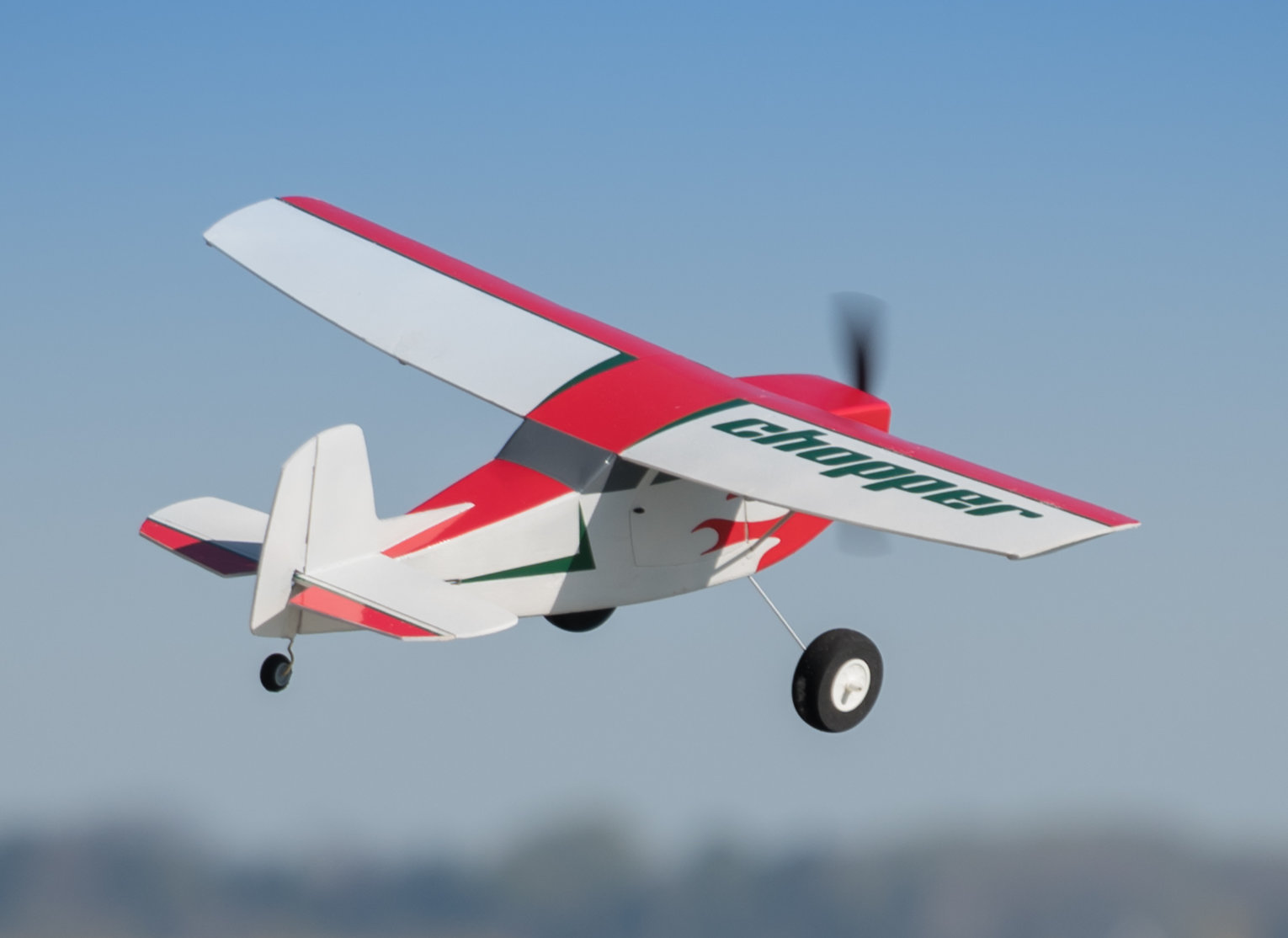

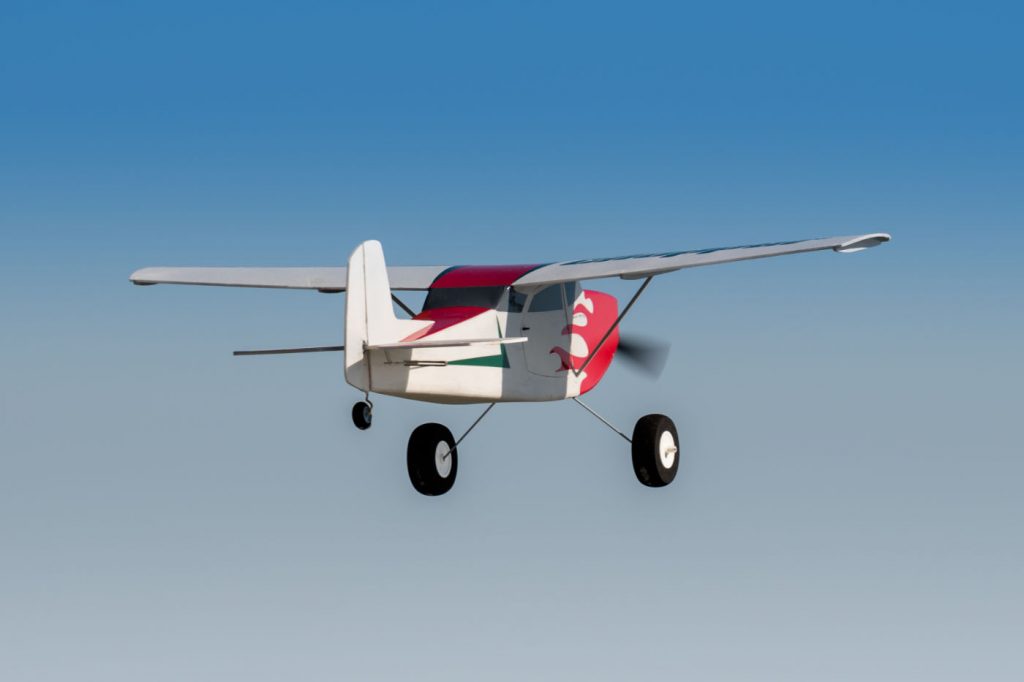

CHOPPER ist ein super einfach zu bauender kleiner Hochdecker aus 3 mm Depron. Dank leichter Bauweise, der handlichen Spannweite von 75 cm sowie einem kleinen Shockflyer-Antrieb liegt das Abfluggewicht zwischen 200 und 240 Gramm. Dabei ist ein für dieses Modell recht leistungsstarker 20-g-Motor vorgesehen, mit dem CHOPPER senkrecht steigen kann. So macht das Fliegen richtig Freude.

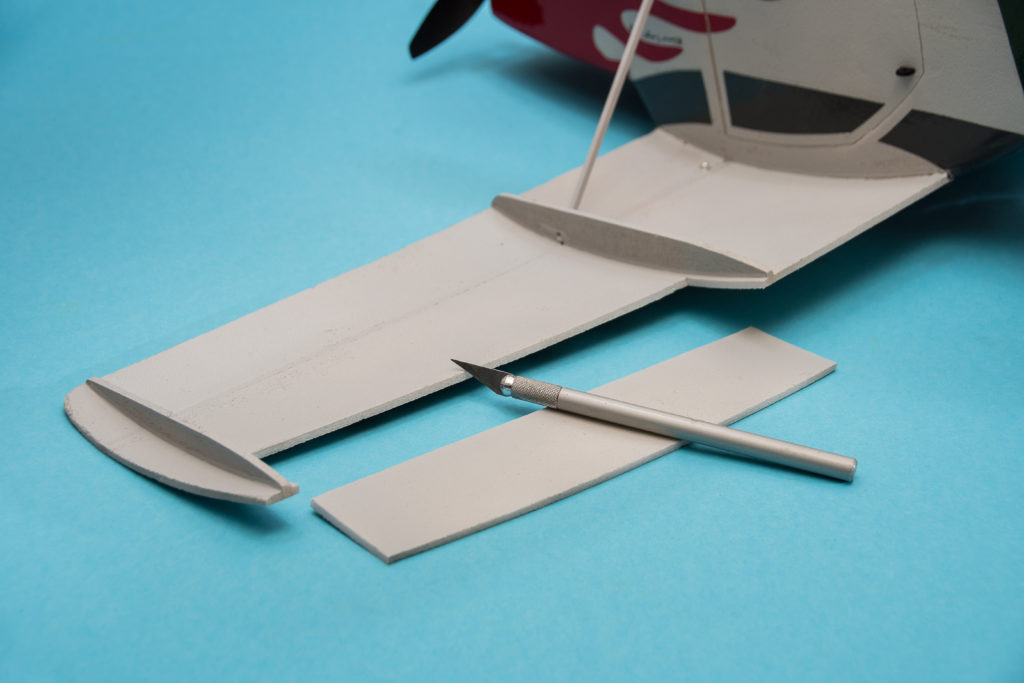

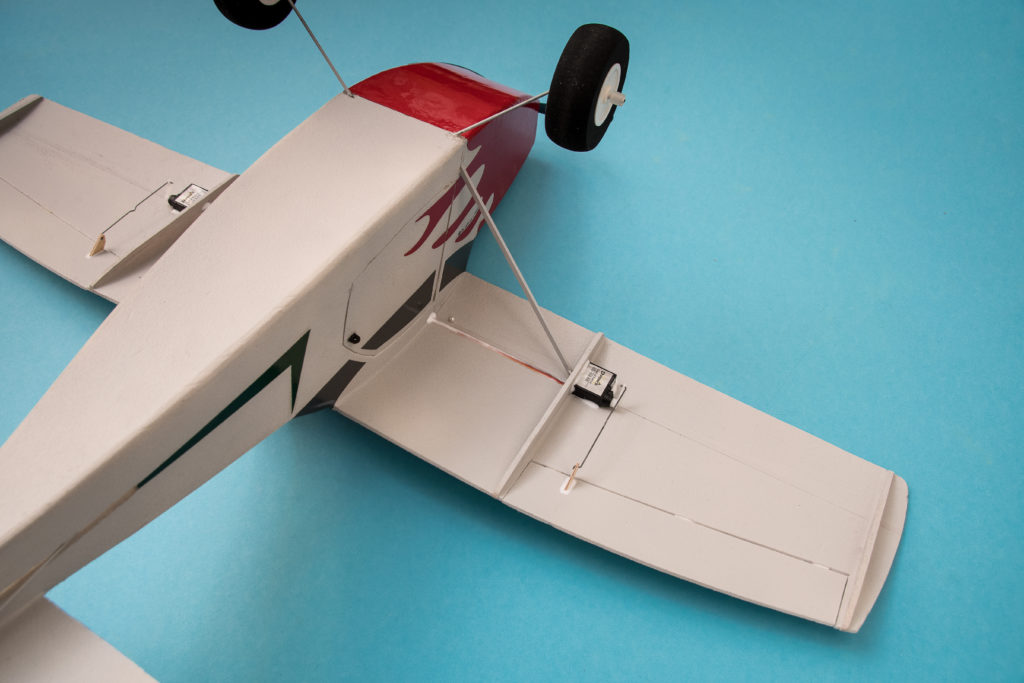

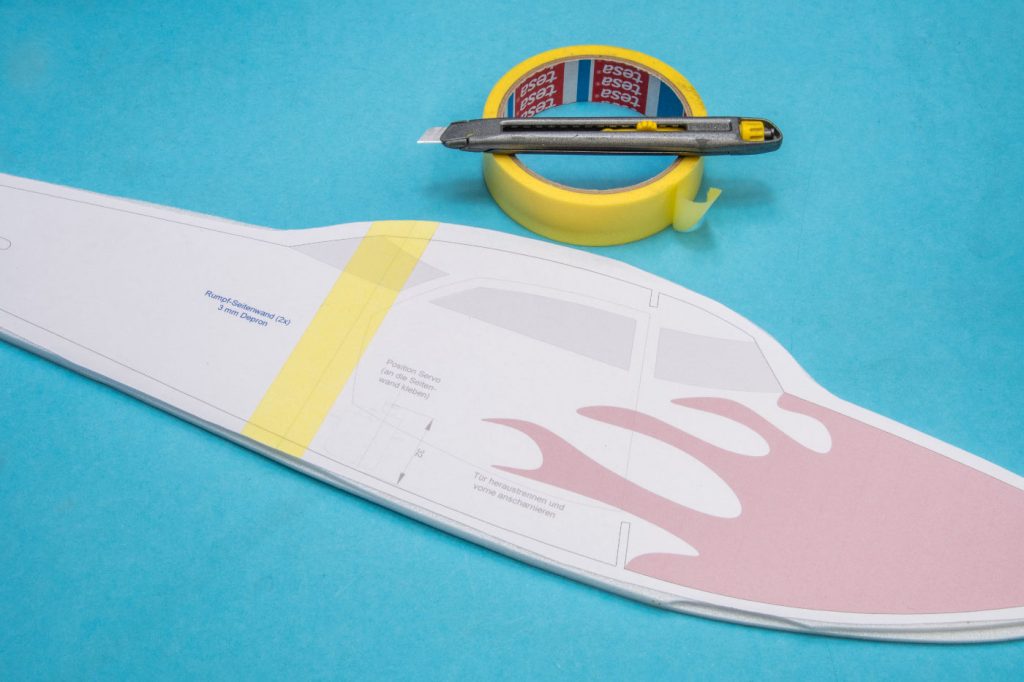

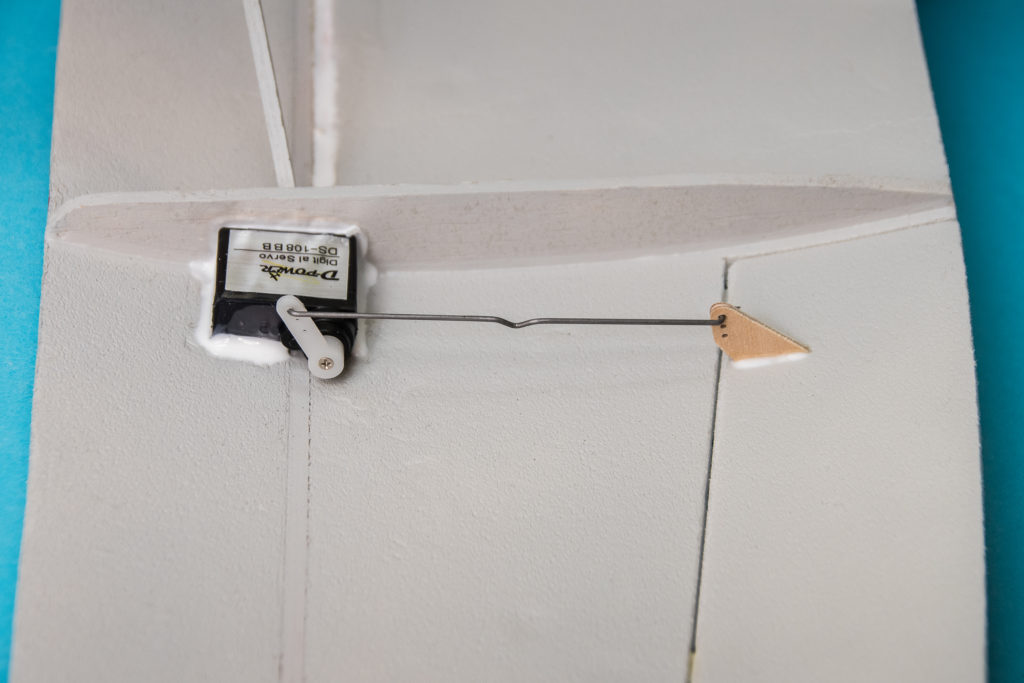

Aufgrund des passgenauen, informativen Bauplans und der bewusst simpel gehaltenen Grundkonstruktion eignet sich das Modell hervorragend für Einsteiger in die Depron- und Parkfliegerwelt. Gesteuert wird über Höhe, Seite und Motor, wobei das nachträgliche Aufrüsten mit Querrudern oder gar Landeklappen zwar nicht notwendig, aber zugunsten einer präziseren Steuerbarkeit auf engem Raum durchaus möglich ist.
Für Wasserflugspaß gibt es auch passende Schwimmer als separaten Bauplan,
und CHOPPER gibt es als virtuelles Modell im neXt Flugsimulator.
Kleine Anmerkung:
der Bauplan-Download wird vom Magazin FlugModell finanziert. Wer dies wertschätzt und unterstützen möchte, kann über ein Abo nachdenken.
Der Mehraufwand für die folgenden CAD-Daten geht auf meine eigene Rechnung. Wer mir hierfür einen Kaffee spendieren möchte, ist dazu herzlich eingeladen und kann dies per Paypal tun.
Sämtliche Dateien sind nur für den privaten Gebrauch gedacht, um sich den Bau des Modells zu erleichtern. Jede kommerzielle Nutzung ist ausgeschlossen!
Wer einen Schneidplotter besitzt, freut sich bestimmt über die DXF-Datei mit dem Aufklebersatz.
...und hier als ZIP mit fünf SVG-Dateien. (Tipp: falls ein Plot-Service keine DXF- oder SVG-Daten importieren kann, dann lassen sich über einen beliebigen online-converter DXF-Dateien in PDF umwandeln.)

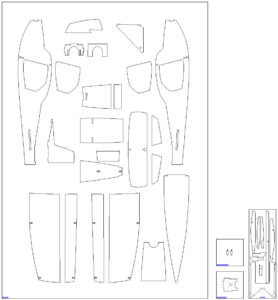

In dieser ZIP sind alle Einzelbauteile als DXF einthalten, die man auch zum CNC-Fräsen verwenden kann.
Es gibt einen offiziellen Frästeilesatz zu diesem Modell:
www.airbossmedia.de
Frästeilesatz CHOPPER als Landversion
Frästeilesatz CHOPPER als Wasserversion

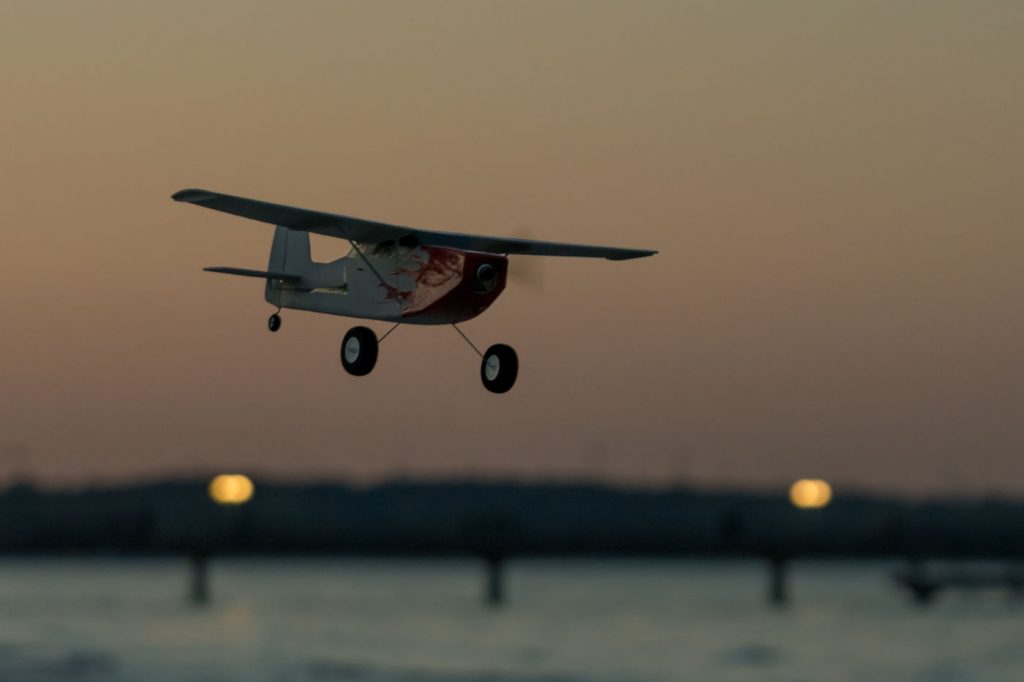

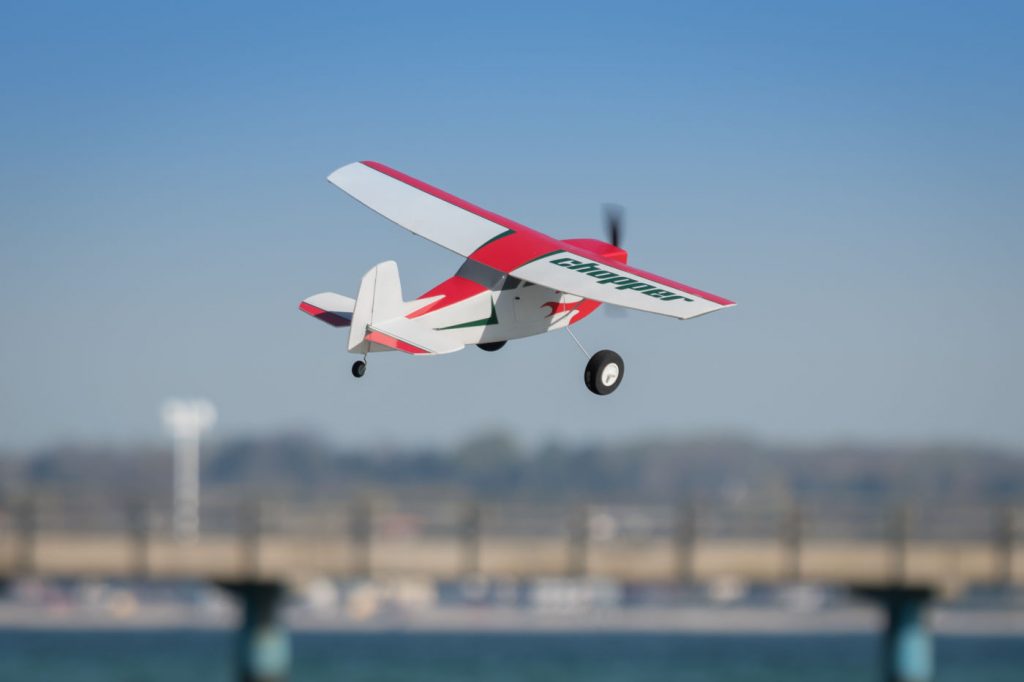

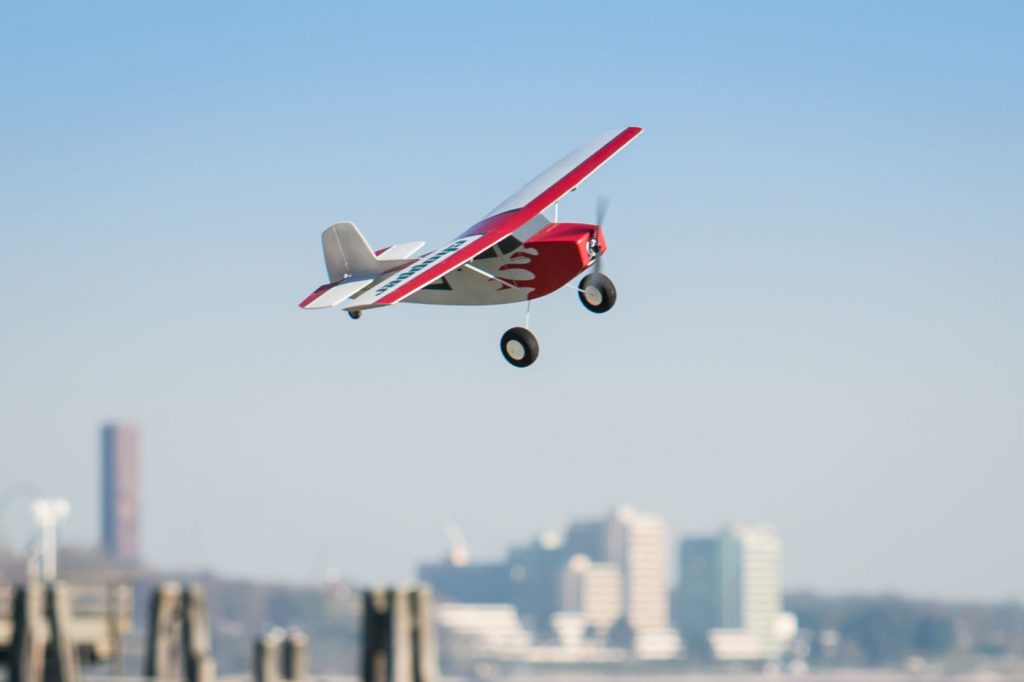

Flugvideos:
offizielles FlugModell-Magazin Video
3D-Betrachter:
(Es könnte ein paar Sekunden Ladezeit benötigen, bitte warten bis die graue Wolke verschwindet.)
Tipp: man kann bis ins Modell hineinzoomen!
