Details zur Veröffentlichung

Veröffentlicht als: Kostenloser Modell AVIATOR Downloadplan
Veröffentlicht in: Modell AVIATOR 02/2018

Bauplan Details

Maße und Gewicht

Spannweite: 85 cm
Gewicht:320 - 400 g
Flächenbelastung: ca. 23 g/dm²

Verwendete Komponenten

3 oder 4 Servos à 5,5 g bis 9 g
möglichst kleiner 6-Kanal-Empfänger je nach Sendesystem

Ausreichender Antrieb für ca. 30 - 40° Steigflug:
Motor Pichler Nano-red Silverwind (1700 KV, 23 g)
12-A-Steller
Propeller 7 x 6 bzw. 8x 4 Zoll
Standstrom ca. 12 Ampere
Akku 2S 450 - 800 mAh LiPo

Power-Antrieb für breites Pilotengrinsen:
Motor D-Power AL 28-14 (1380 KV, 41 g)
20 A-Steller   (An den zum Akku passenden Stecker denken! Z. B. XT60)
Akku 2S 1000 mAh LiPo mit XT60 Stecker
Propeller APC Slowfly 9x6 Zoll
(auch an 3S 1000 mAh LiPo möglich, aber dann mit 8x6" Propeller)

Materialien gibt's ebenfalls bei Höllein:
2 mm Buchenrundstab
2 mm Kohlefaserrundstab
3 mm Kiefernleiste (Vierkantstab)
1,5 mm Messingdraht (für die Heckrad-Aufnahme)
0,8 mm Stahldraht (für Anlenkungen)
0,9 x 2,0 mm Kunststoffrohr (Außenrohr für Anlenkungen)

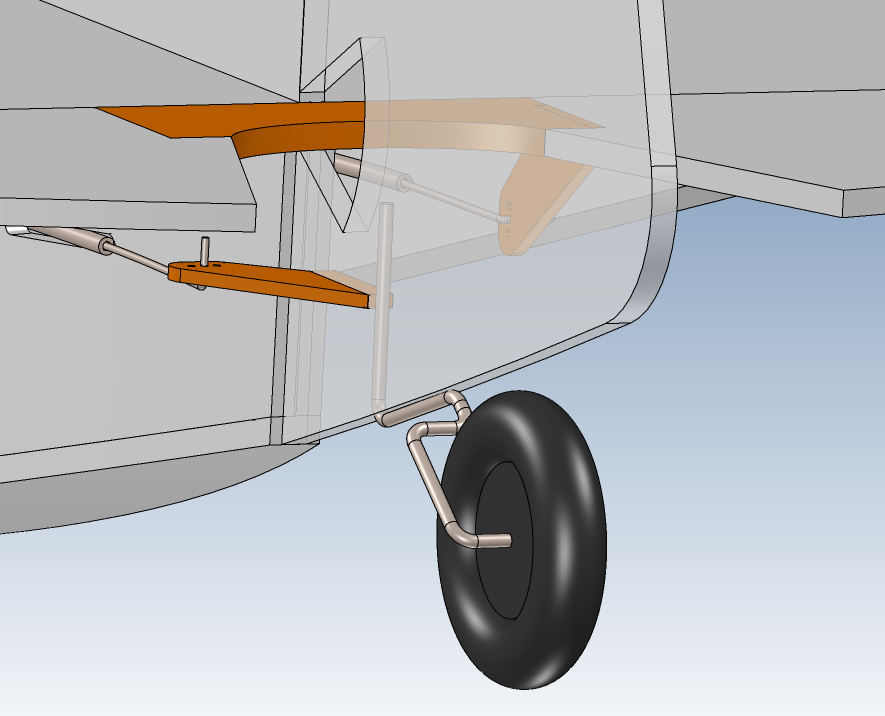

2,0 mm Stahldraht (für den Fahrwerksdraht)

Alternative zu Eigenbau-Rädern:
Multiplex-Funcub EPP-Räder mit 120 mm Durchmesser (fette Tundra-Optik!)

Geeignet für: Beginner Fortgeschritten

Beschreibung

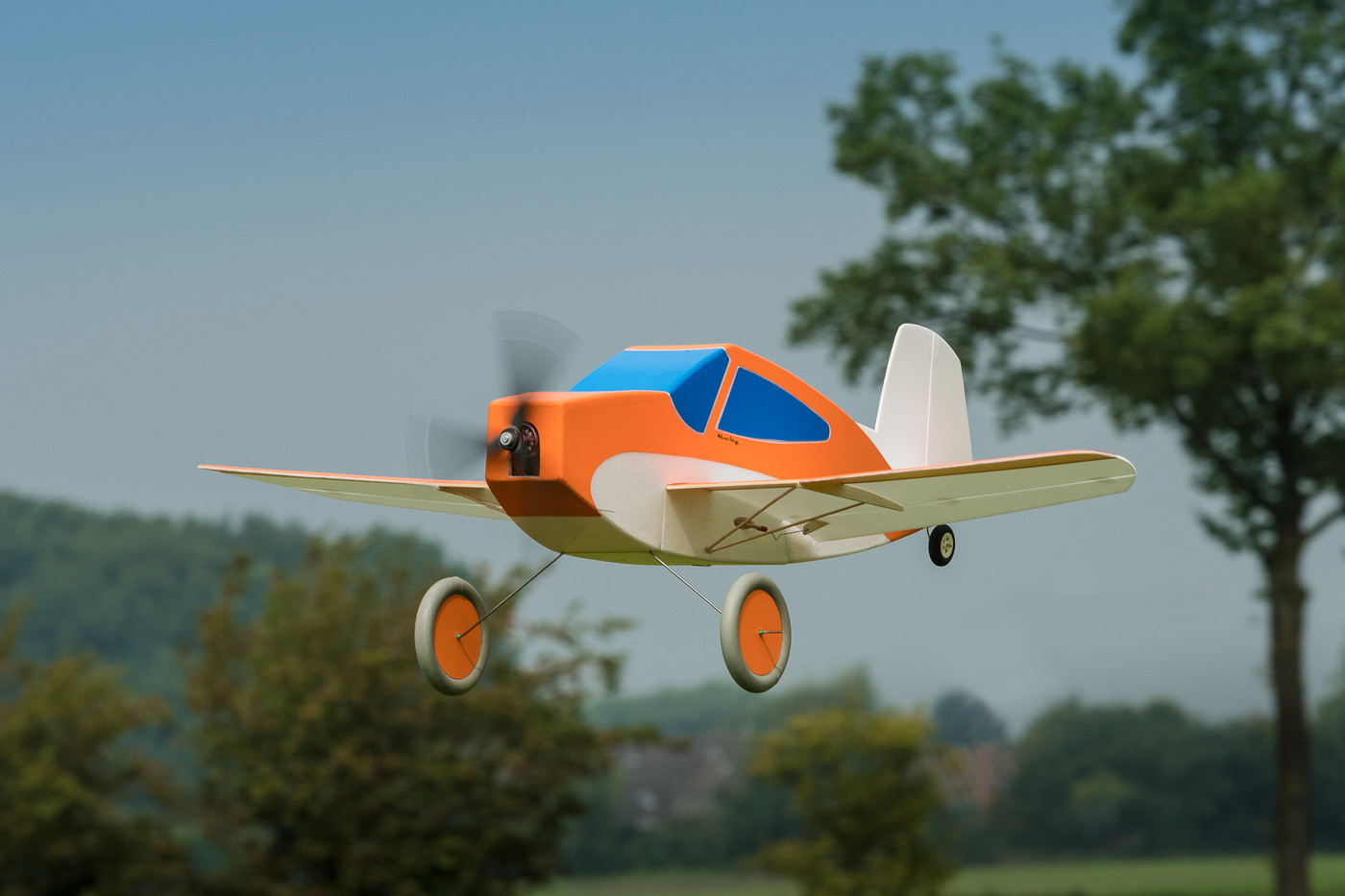

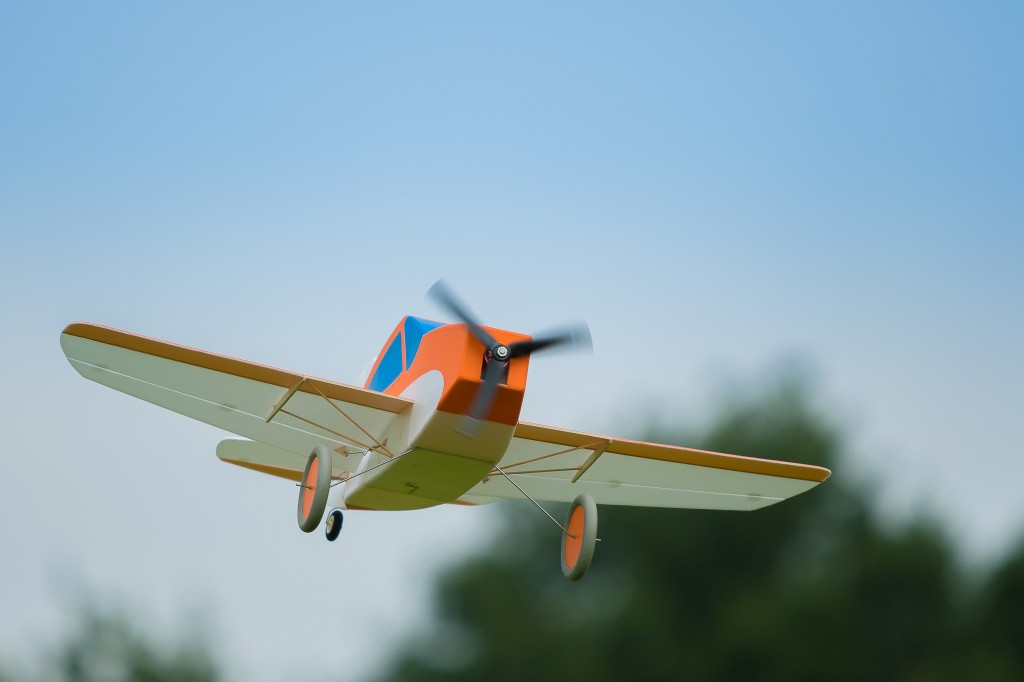

Pinkus-EXTRA ist ein hallentauglicher, gemütlich bis sportlich fliegender Tiefdecker mit unglaublich angenehmen Flugeigenschaften. Wer gerne indoor fliegt, kann das Modell mit einem leichten Antriebssetup ausstatten, wozu bereits ein Motor der 20-g-Klasse ausreicht.

Pinkus-EXTRA ist aufgrund der gemütlichen Fluggeschwindigkeit auch für Einsteiger zum Querrudertraining geeignet. Das Modell fliegt eigenstabil und verzeiht auch mal den einen oder anderen Steuerfehler.

Der Fortgeschrittene freut sich bei hinreichend großen Ruderausschlägen über die Kunstflugtauglichkeit und die Fähigkeit, auch auch engstem Raum großen Flugspaß zu erleben.

Auch draußen macht die Pinkus-EXTRA viel Spaß, weil sie erstaunlicherweise auch mit Wind gut klar kommt. Für den Outdoor-Einsatz empfiehlt sich dazu die stärkere Antriebsvariante mit dem 41-g-Motor.

Für Schneidfaule: Alle Dateien, die man zum Schneidplotten der farbigen Elemente benötigt, habe ich hier in einer ZIP-Datei zusammengefasst, als PDF, DXF und STUDIO-Dateien.
Die Windows-Fonts für die Beschriftung sind:
Calvin ("Pinkus") sowie Autumn ("EXTRA").

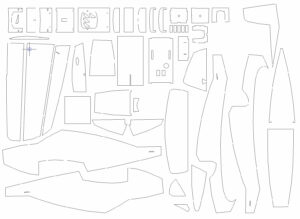

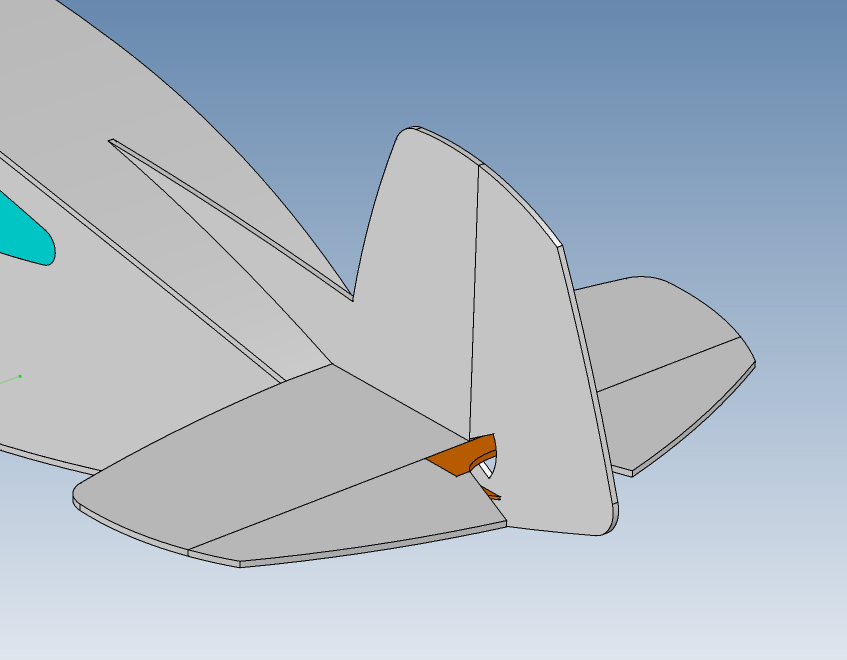

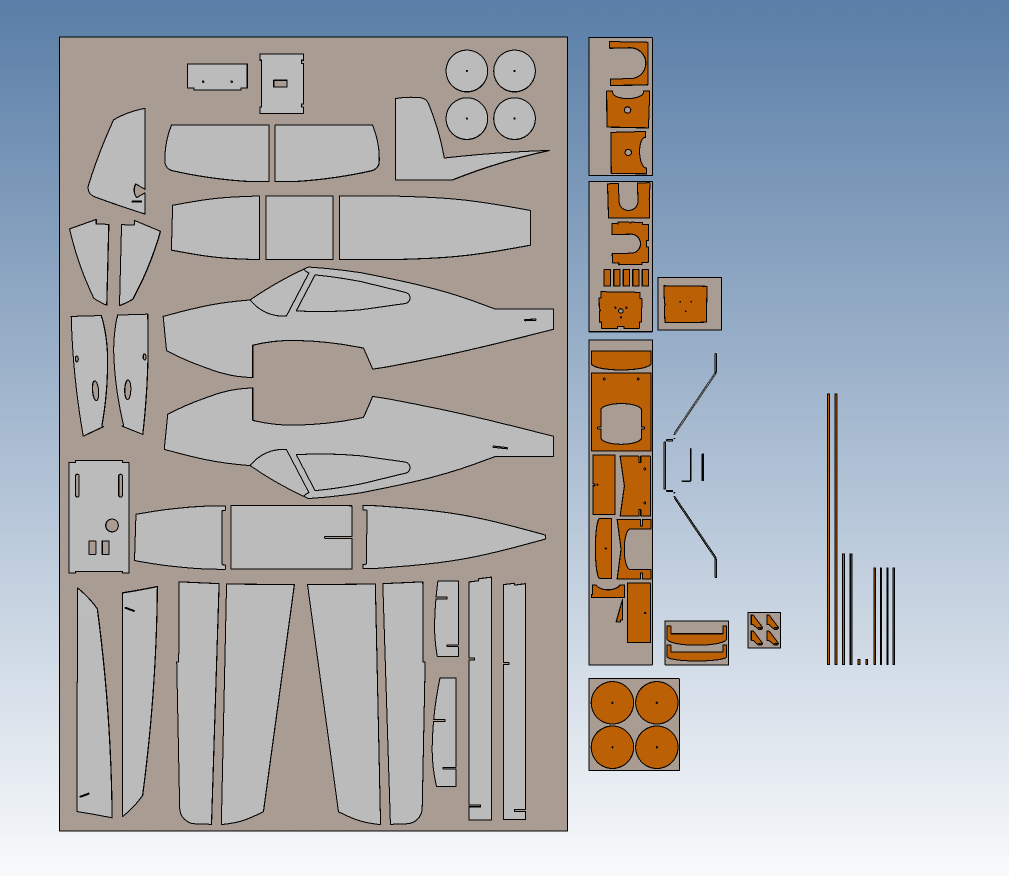

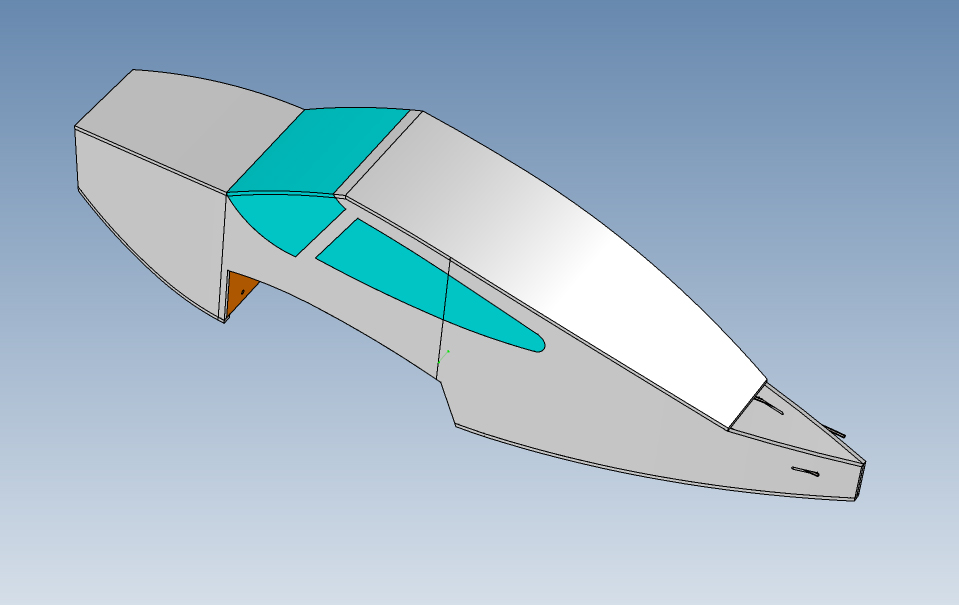

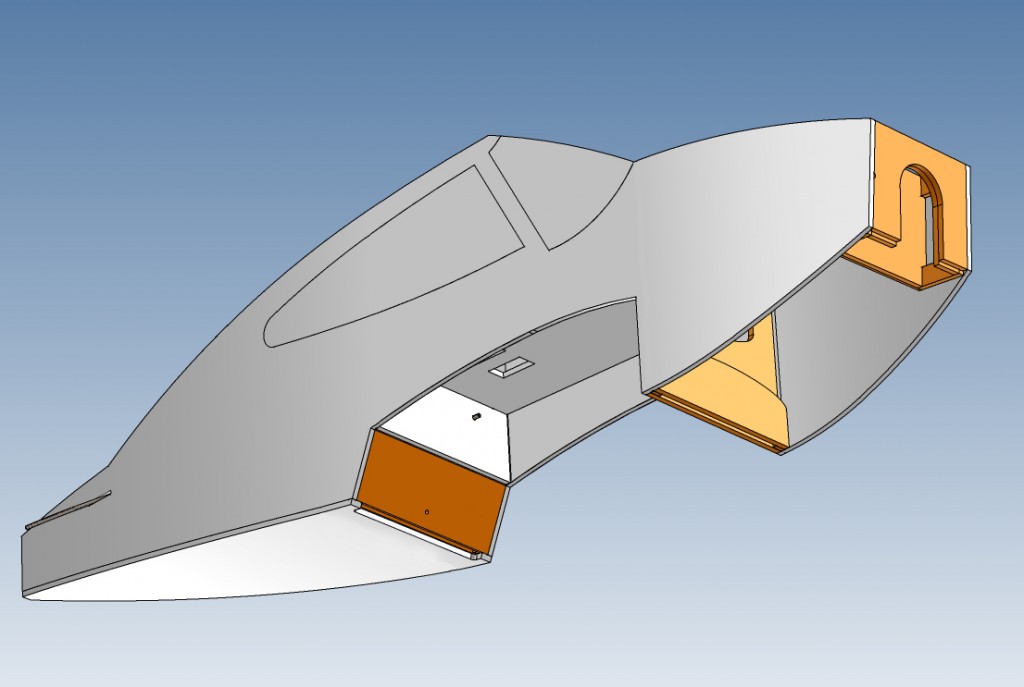

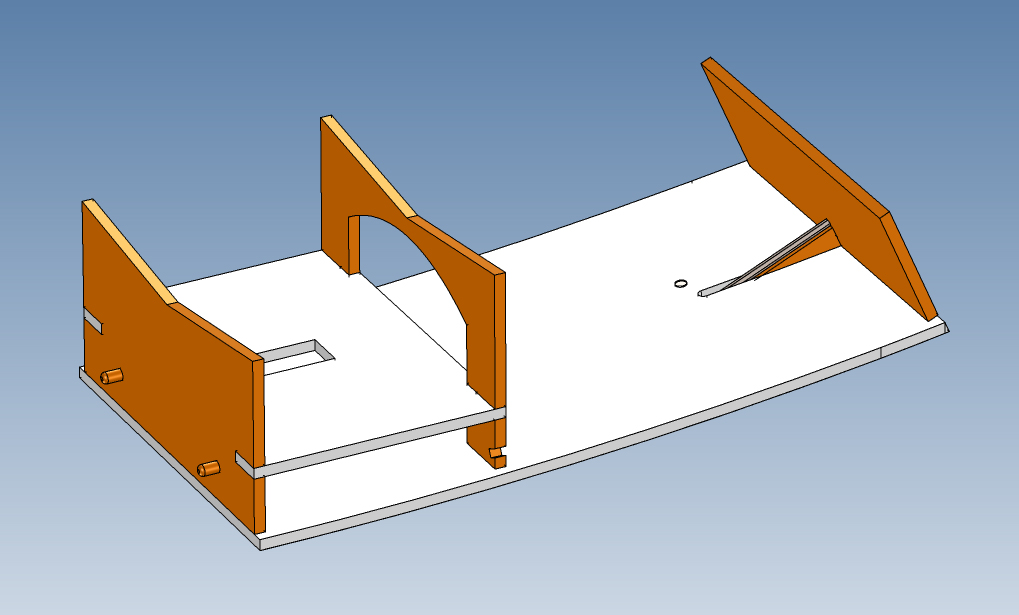

Da ich kurz nach Erstellen des Bauplans einen Datencrash hatte, gingen alle 2D-CAD-Daten für Pinkus-EXTRA verloren. Fliegerkamerad Viktor Eggerschwiler hingegen war so nett, aus den im Bauplan gezeichneten Einzelteilen eine DXF zu erstellen, die hier als Zip-Datei verfügbar ist.

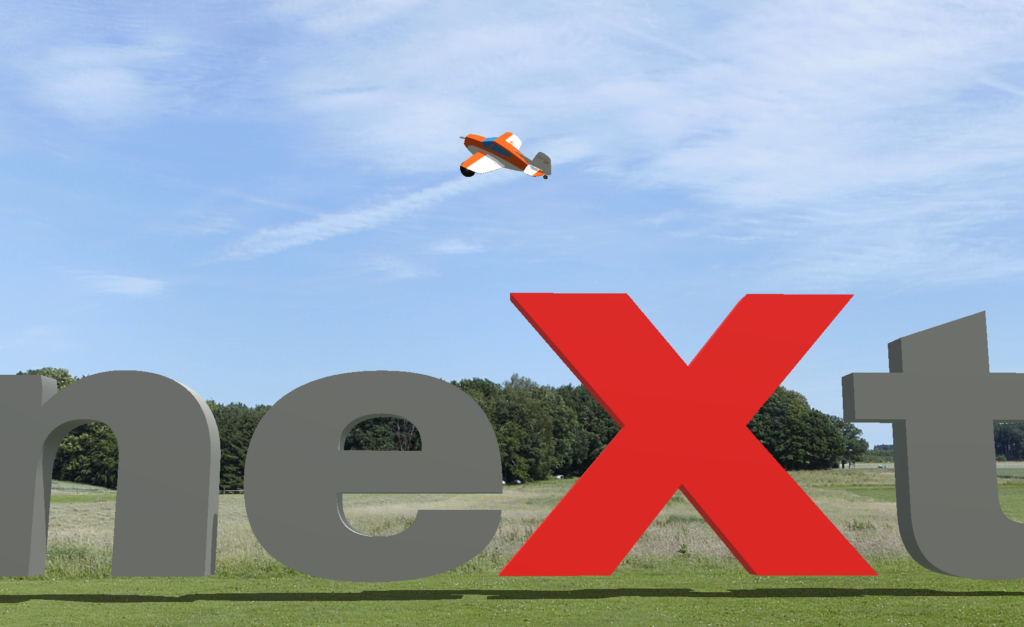

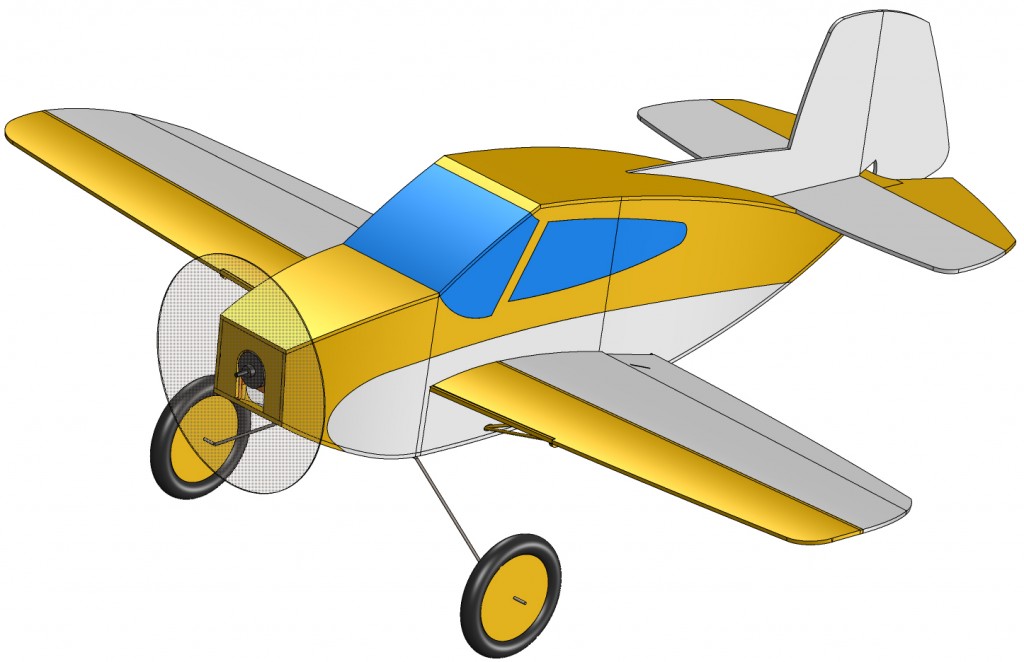

Für Stubenhocker: Pinkus-EXTRA gibt es als virtuelles Modell im neXt Flugsimulator!
