SYMPEL

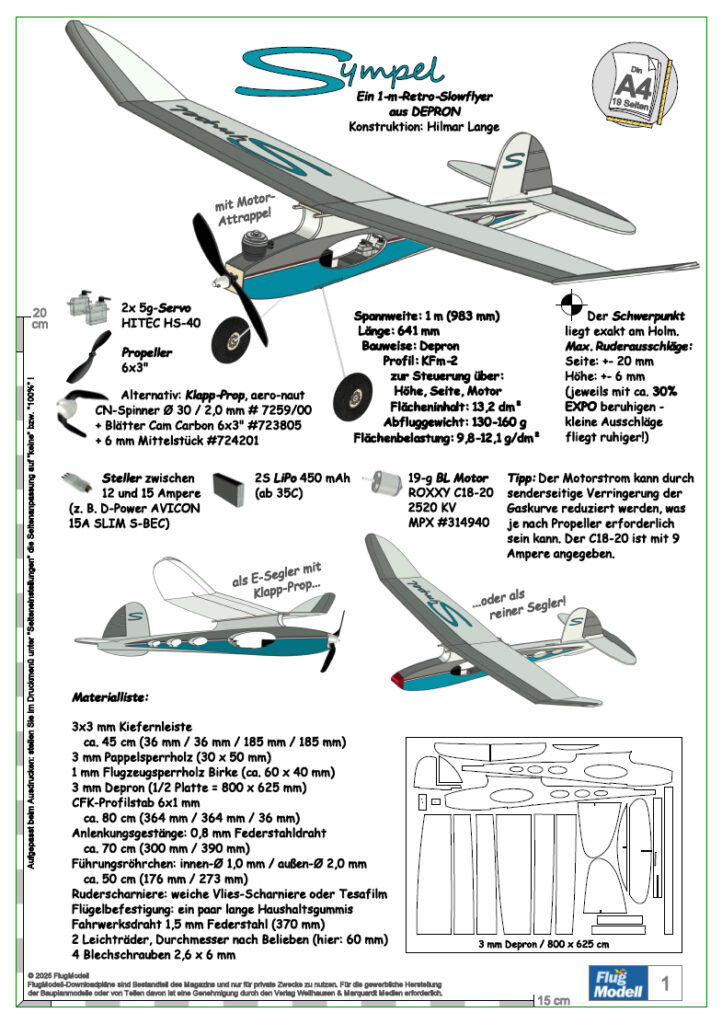

Bauplan Details

Beschreibung

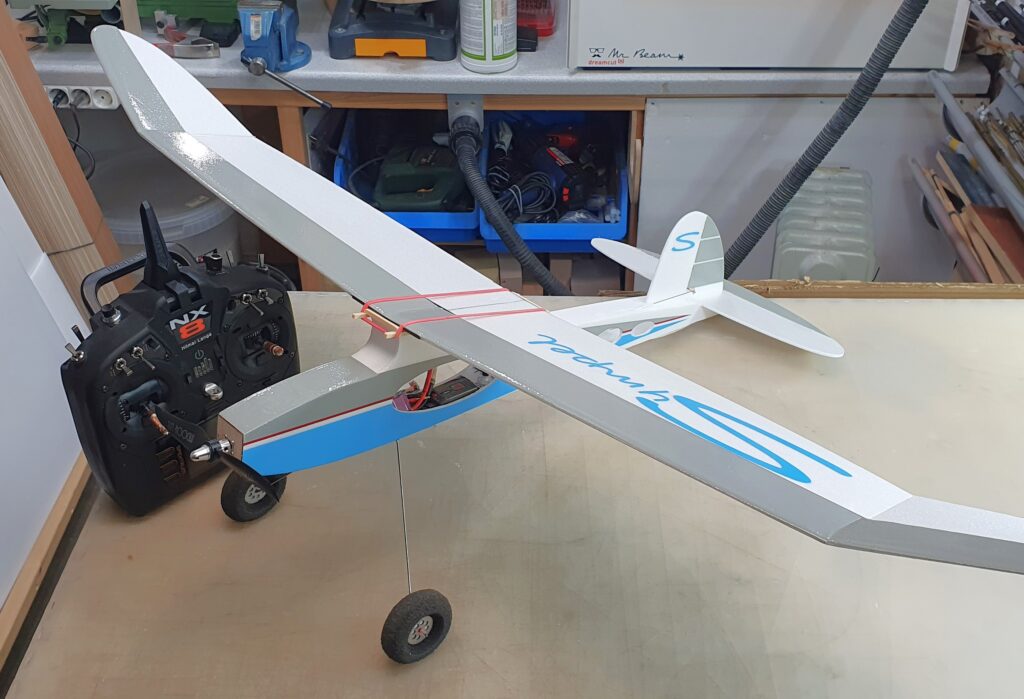

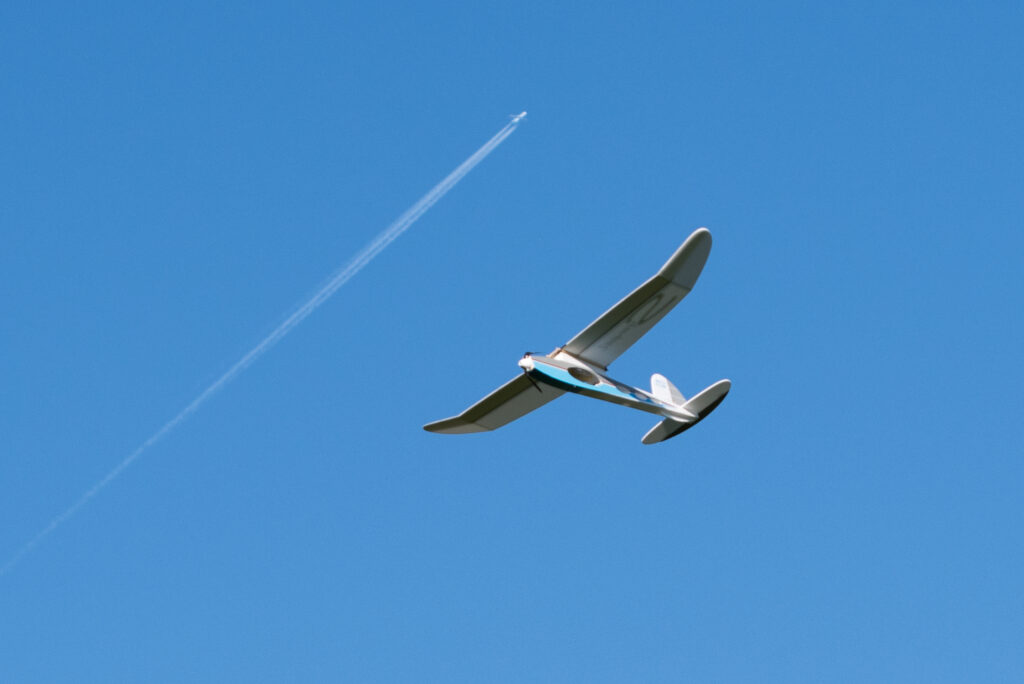

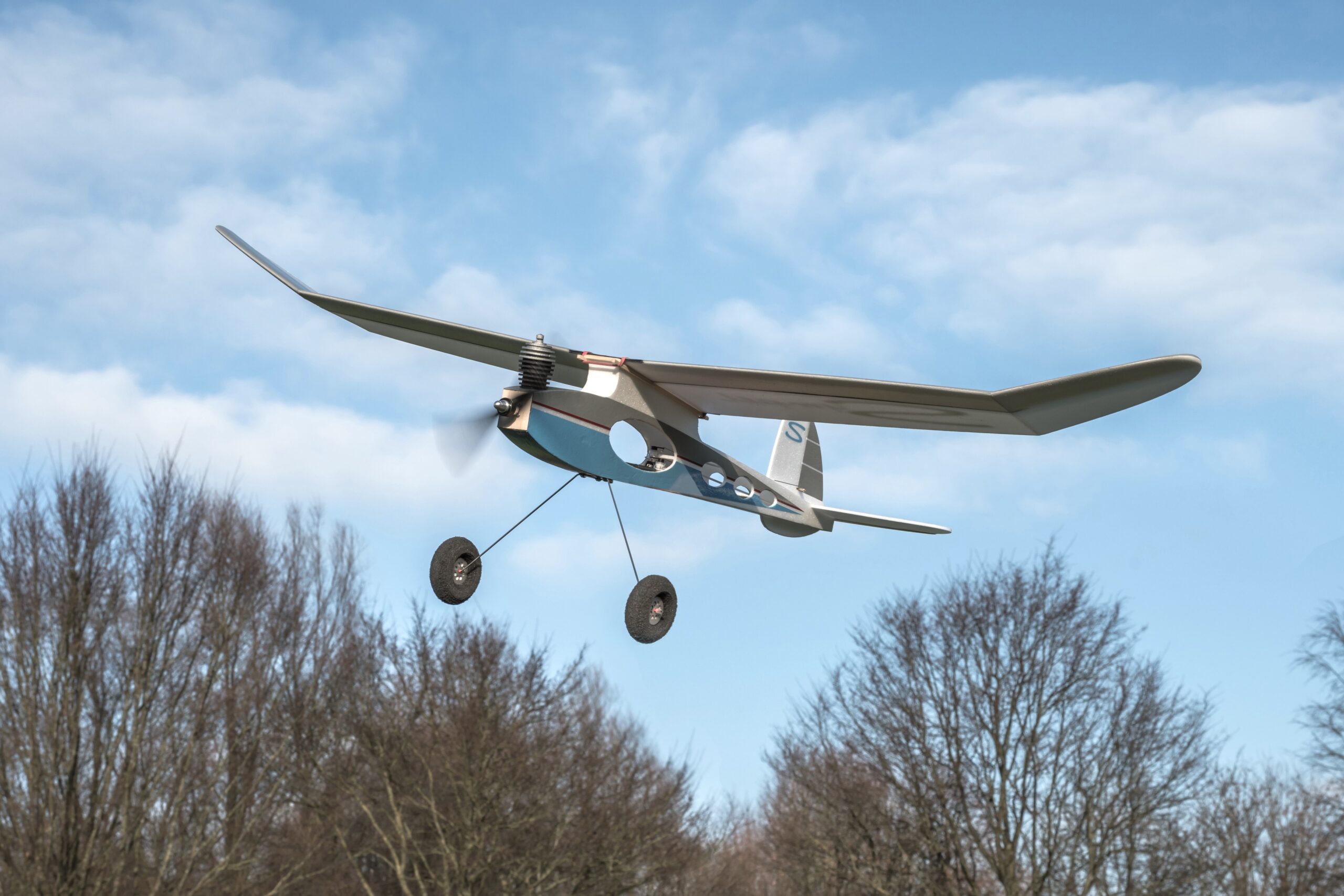

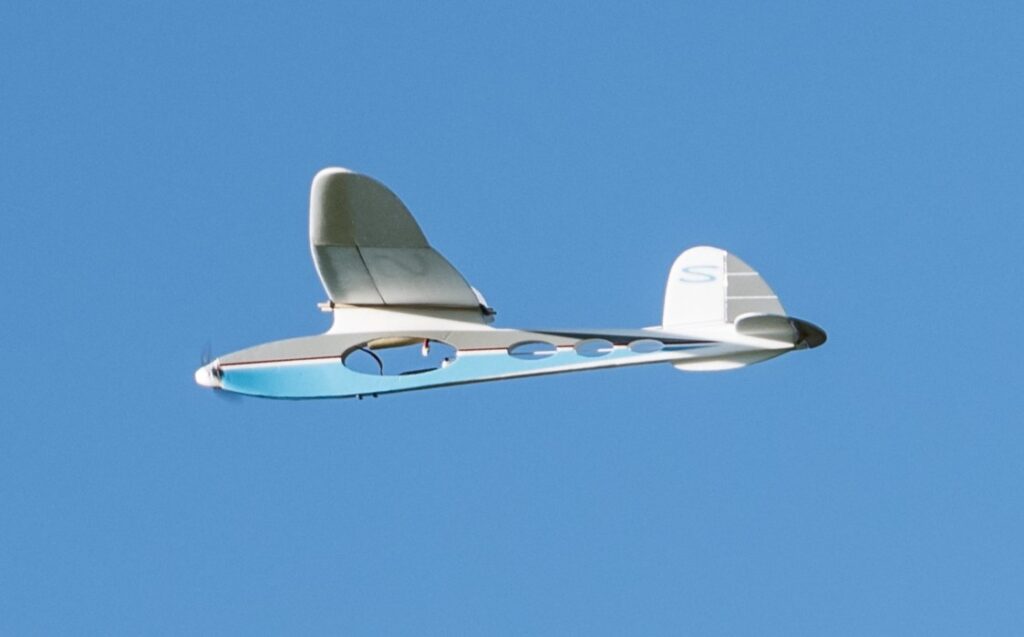

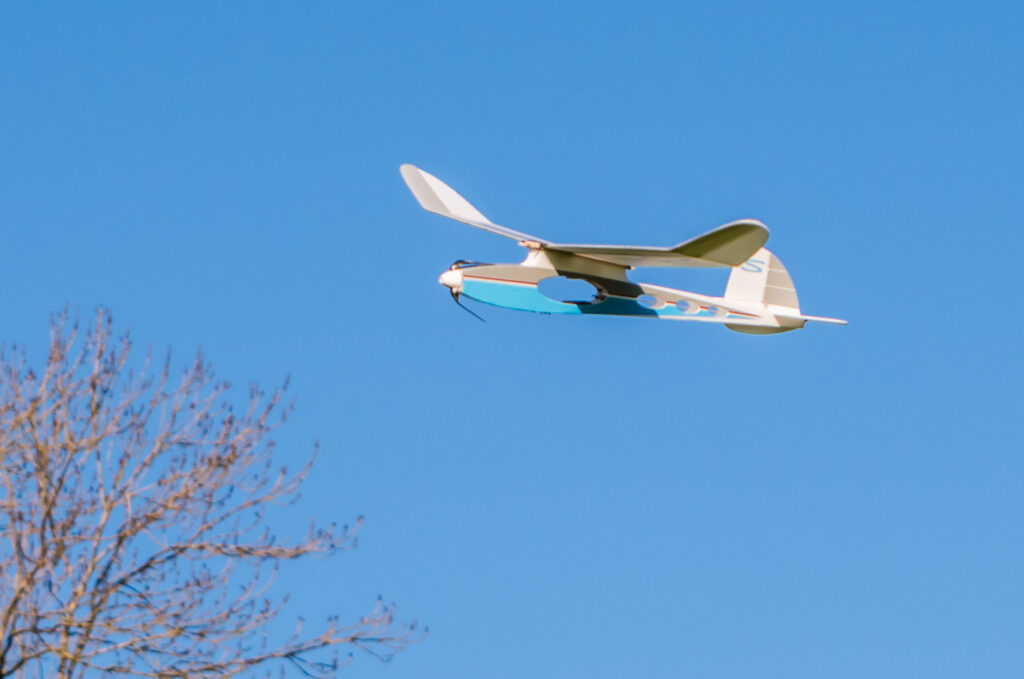

SYMPEL ist ein einfacher, leicht zu fliegender, sehr eigenstabiler Depron-Slowflyer im Retro-Stil der 1940er Jahre.
Da ist absichtlich nicht viel dran, was irgendwie Umstände machen würde: gesteuert wird SYMPEL nur über Seite, Höhe und Motor, und der mit einem Gummiring befestigte Flügel ist einteilig.
Als Profil kommt ein KFm2 zum Einsatz, wodurch das Modell super gutmütig fliegt.

Komponenten:

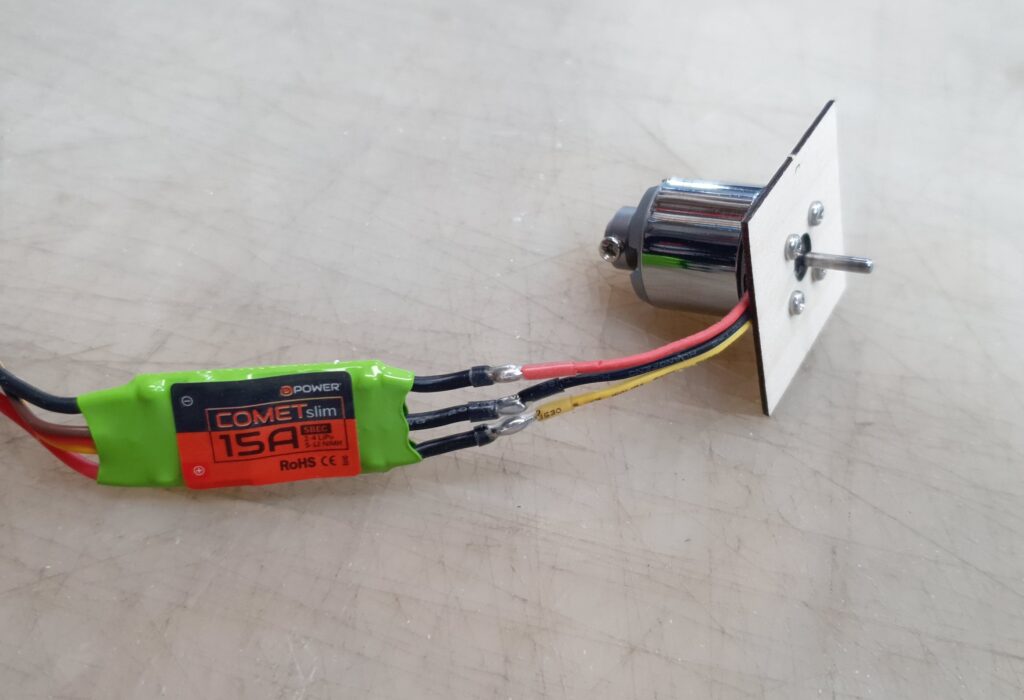

der im Bauplan genannte BL-Motor Roxxy 19-g-BL (C18-20 / 2520 kv) ist zwischenzeitlich leider weitestgehend vergriffen. Eine Alternative dazu wäre der PULSAR MICRO 1510 von Pichler, z.B. erhältlich bei Höllein. Er zeichnet sich ebenfalls durch seinen geringen Außendurchmesser von 18 mm aus, so dass er problemlos in den Rumpf passt.
Als Steller kommt der PULSAR A-15 von Pichler in Betracht.
Servos: 2 Stück Hitec HS-40
Akku: 2S TopFuel 450 mAh (50C) von Hacker
Propeller: GWS 6x3 HD-Blatt (2er-Pack)

Kleine Anmerkung:
der Bauplan-Download wird vom Magazin FlugModell finanziert. Wer dies wertschätzt und unterstützen möchte, kann über ein Abo nachdenken.
Der Mehraufwand für die folgenden, umfangreichen CAD-Daten geht auf meine eigene Rechnung. Wer mir hierfür netterweise etwas ins Sparschwein legen möchte, ist dazu herzlich eingeladen und kann dies per Paypal tun.
Sämtliche Dateien sind nur für den privaten Gebrauch gedacht, um sich den Bau des Modells zu erleichtern. Jede kommerzielle Nutzung ist ausgeschlossen!

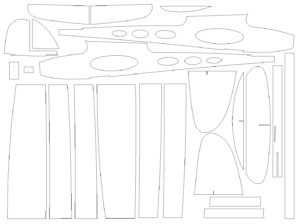

Fräsdaten für 3 mm Depron (ZIP/DXF)
Vorschau:

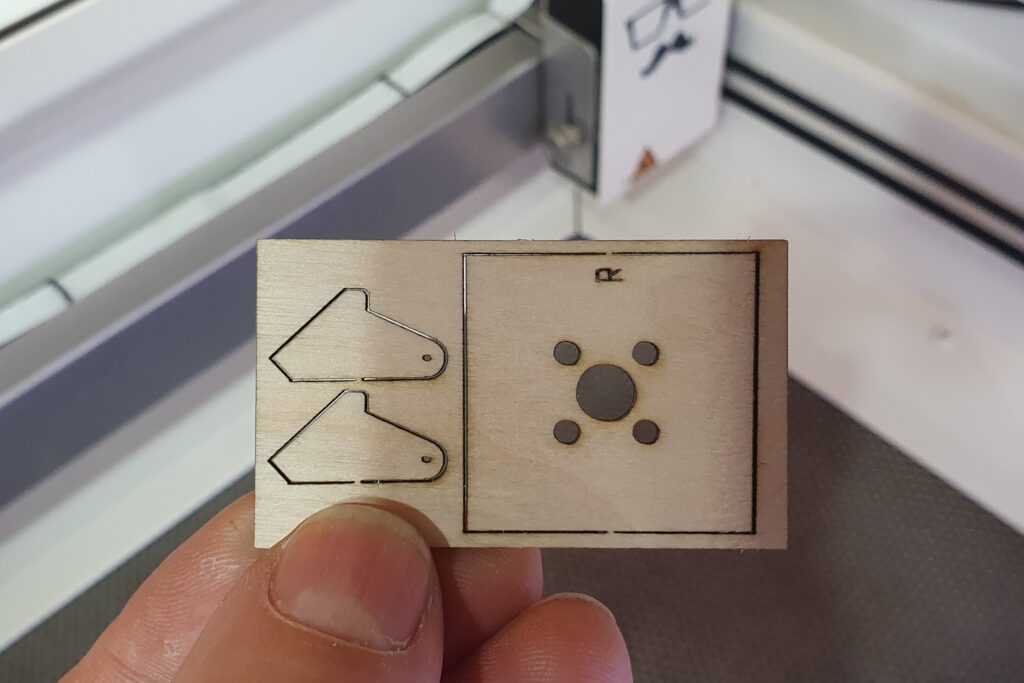

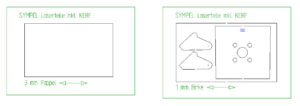

Laserdatensatz (ZIP/SVG)
Vorschau:

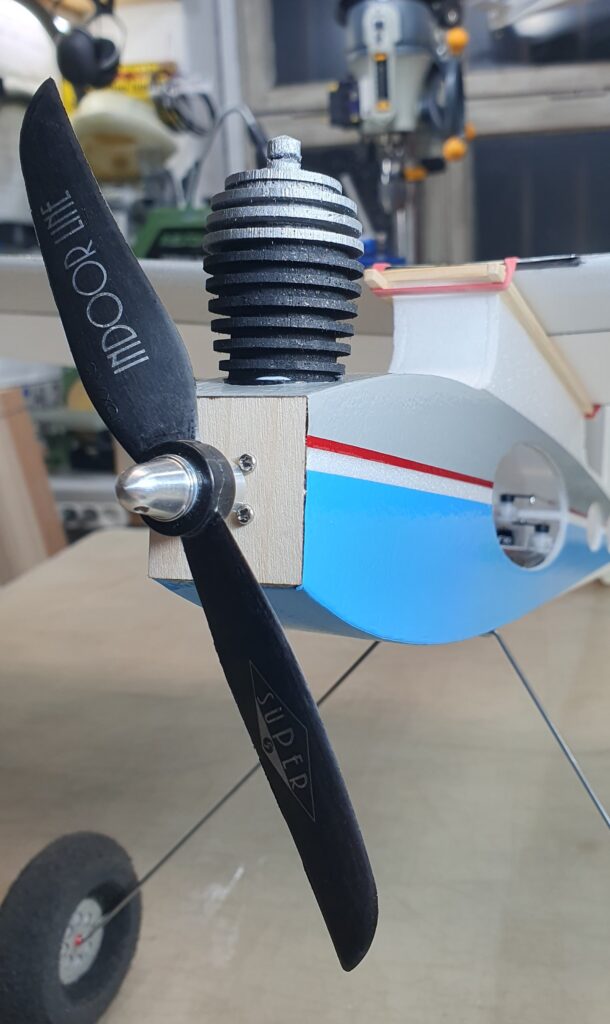

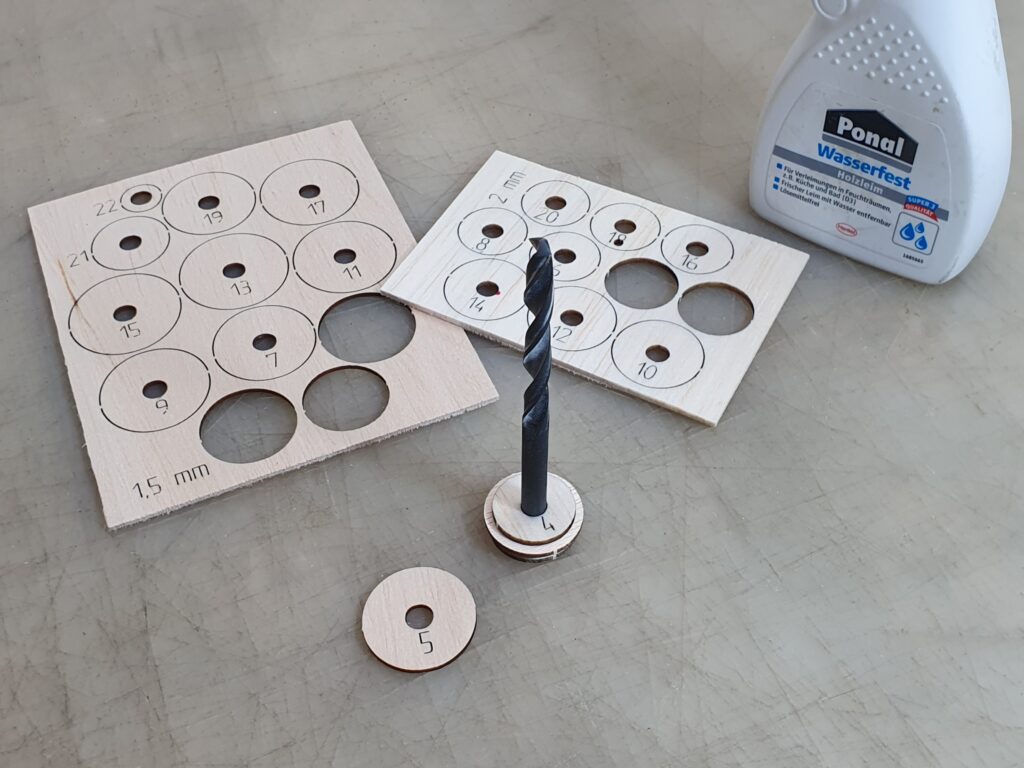

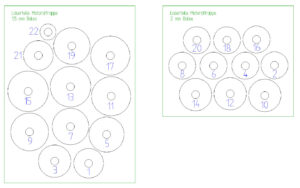

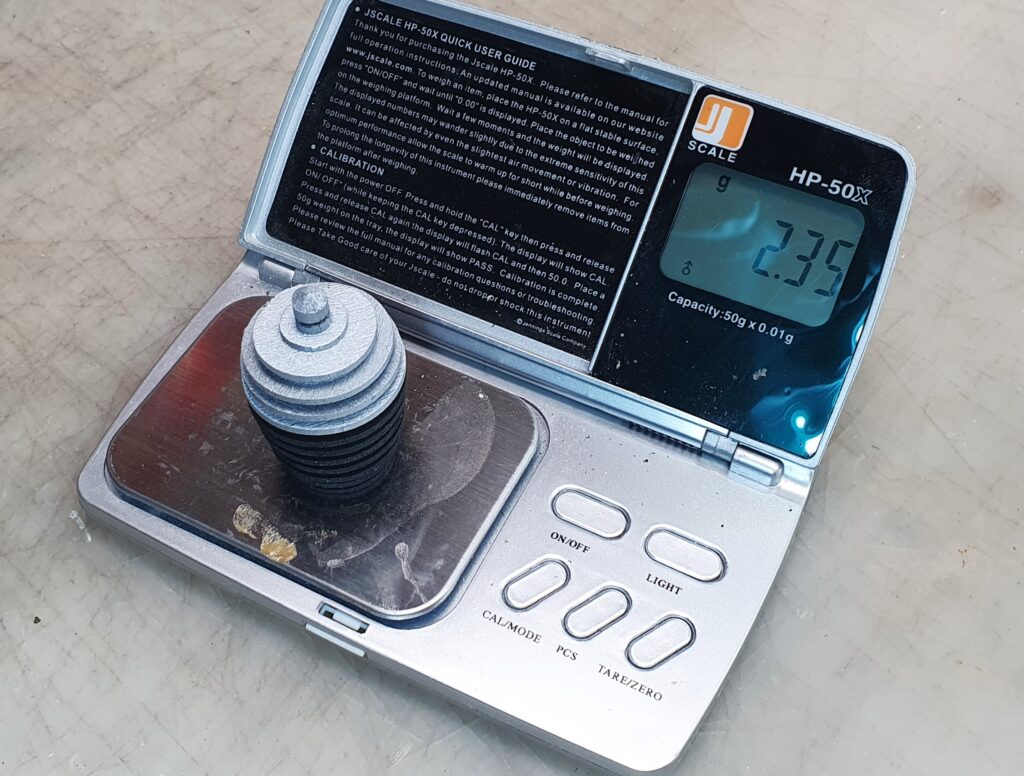

Laserdatensatz für die Motorattrappe (ZIP/SVG)
Vorschau:

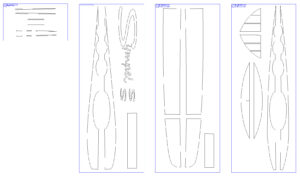

Folienplot-Daten (ZIP/DXF, STUDIO3)
Vorschau:

3D-Viewer:
