CHATON

Details zur Veröffentlichung

Veröffentlicht als: Kostenloser Modell AVIATOR Downloadplan
Veröffentlicht in: Modell AVIATOR 06/2017

Bauplan Details

Maße und Gewicht

Spannweite: 100 cm
Gewicht:650-800 g
Flächenbelastung: 36,4 - 44,8 g/dm²

Verwendete Komponenten

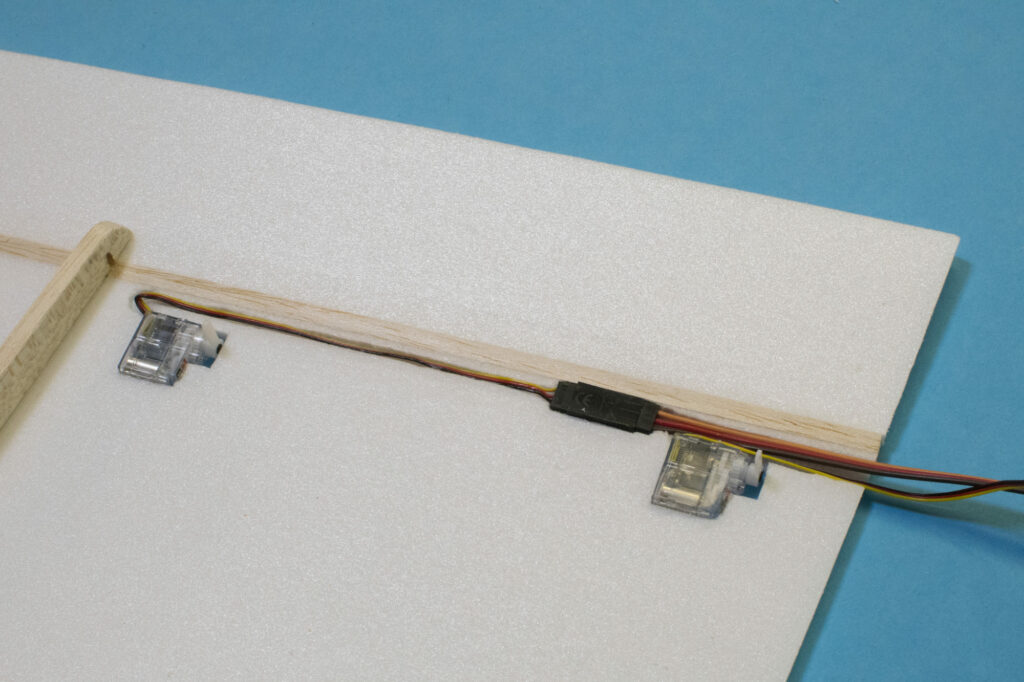

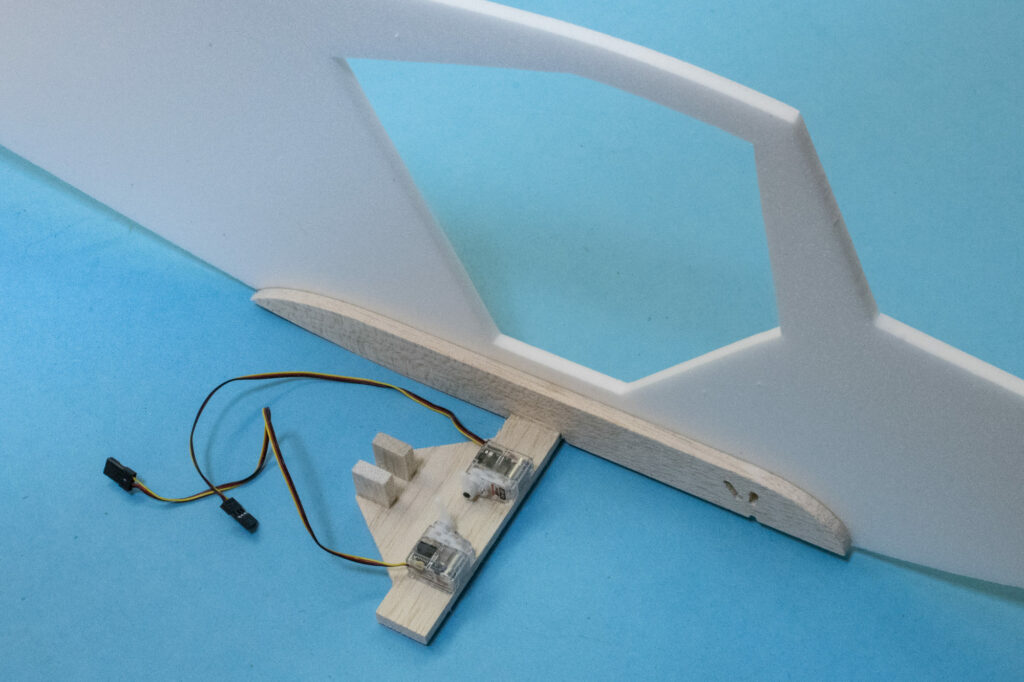

Servos: 4 Stück (bei Wölbklappen-Einbau 6 Stück) der 6 bis 9 g Klasse

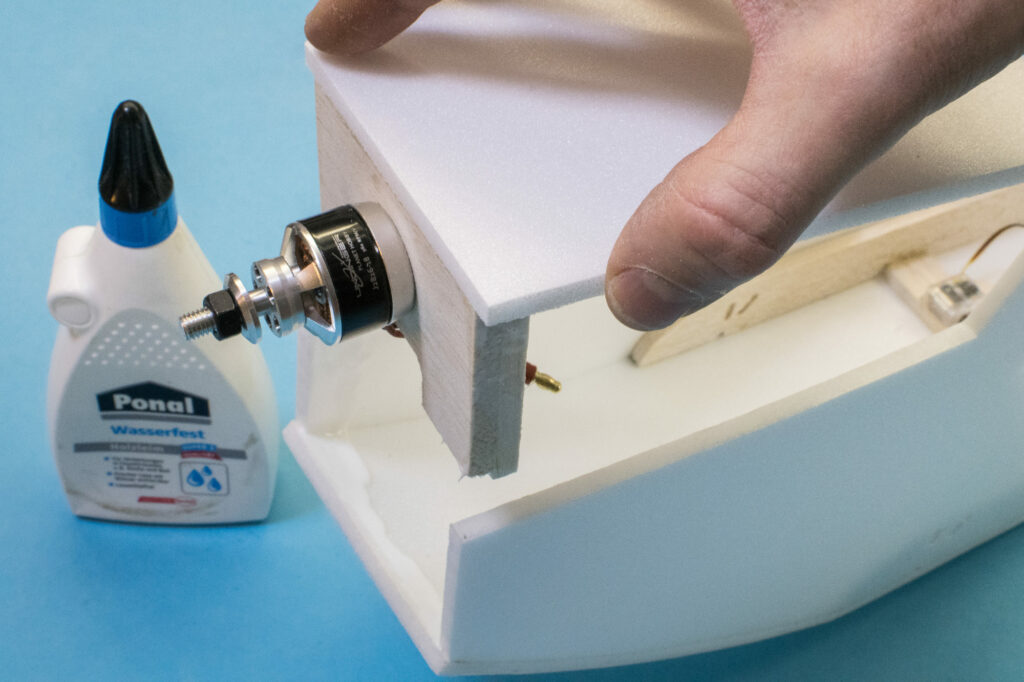

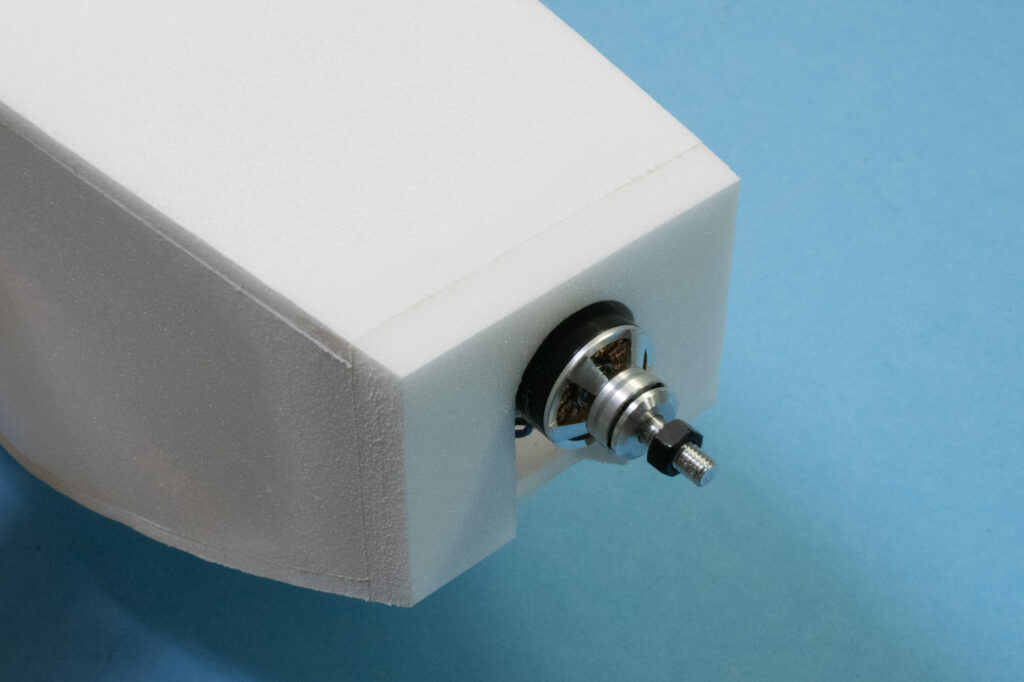

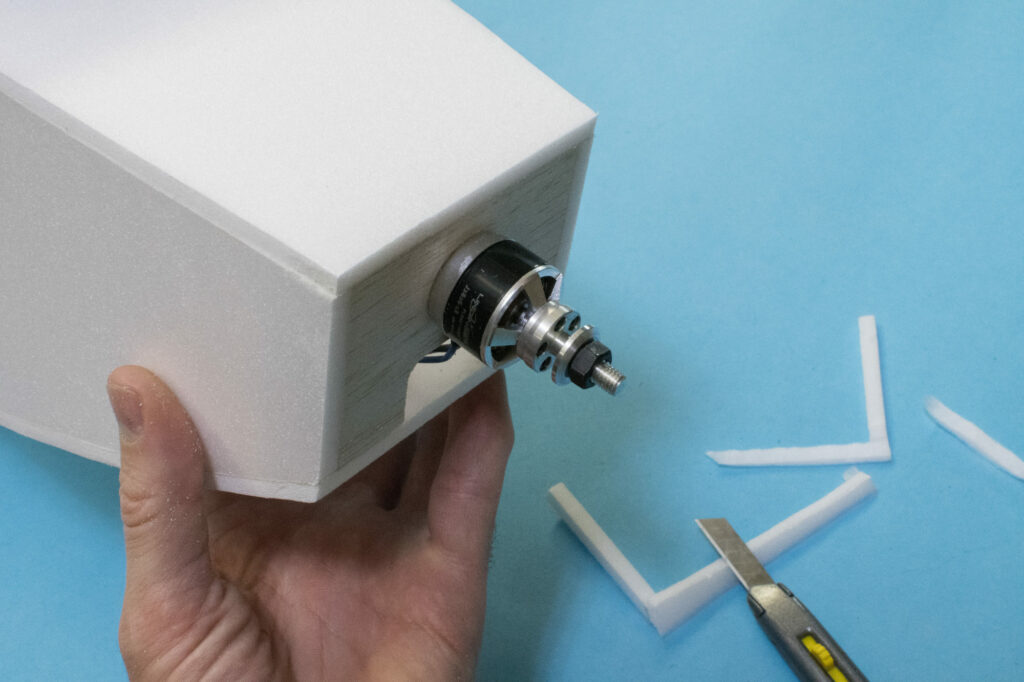

Ein überaus leistungsstarker Antrieb:

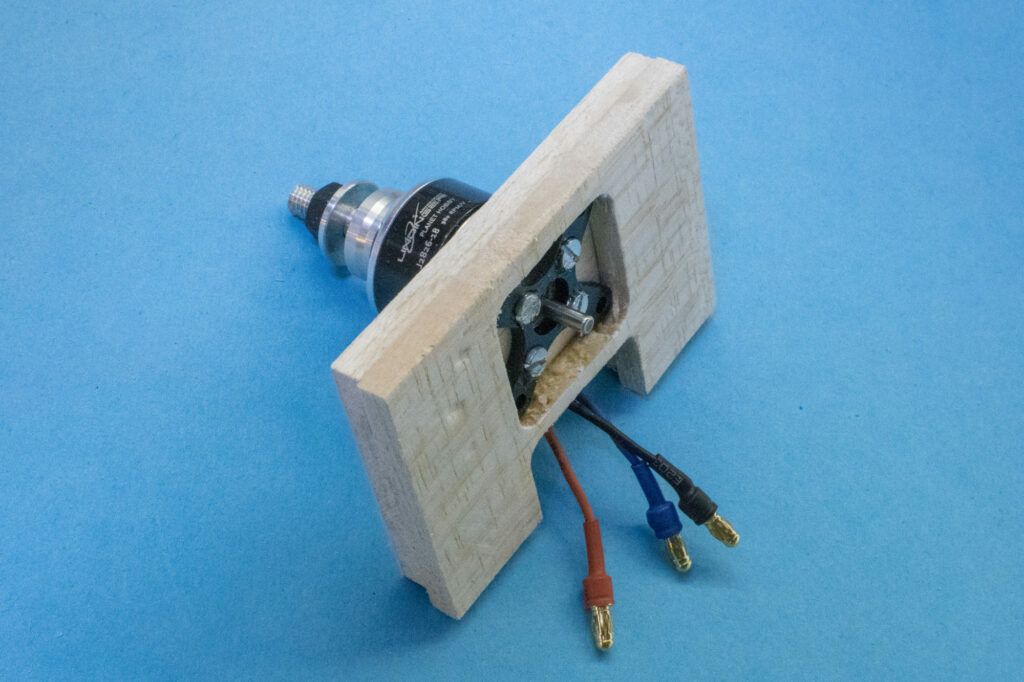

Planet-Hobby Joker 3536-8 / 990 KV / 103 g (Bezug: Lindinger.at)

Planet-Hobby Professional Fun 40A 2-4S SBEC Regler (Bezug: Lindinger.at)

Master Airscrew 11x6"  Dreiblatt / Aeronaut # 7245/24 /(Bezug: hoelleinshop.com)

3S LiPo 1700 - 2200 mAh

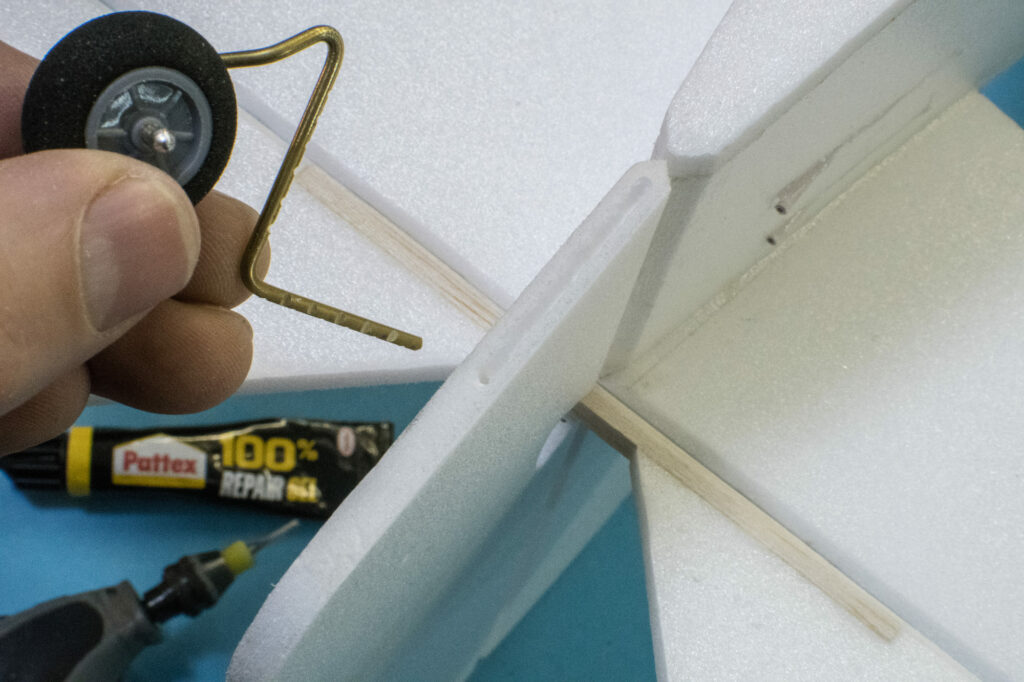

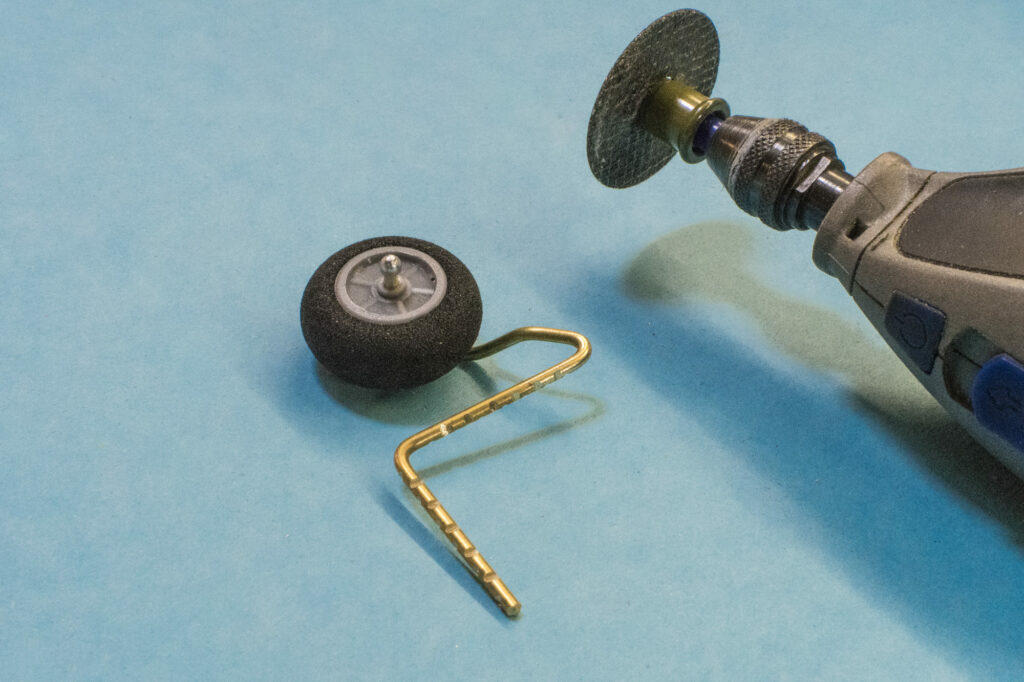

EPP-Räder für Multiplex Funcub, 120 mm Durchmesser



Verwendete Materialien

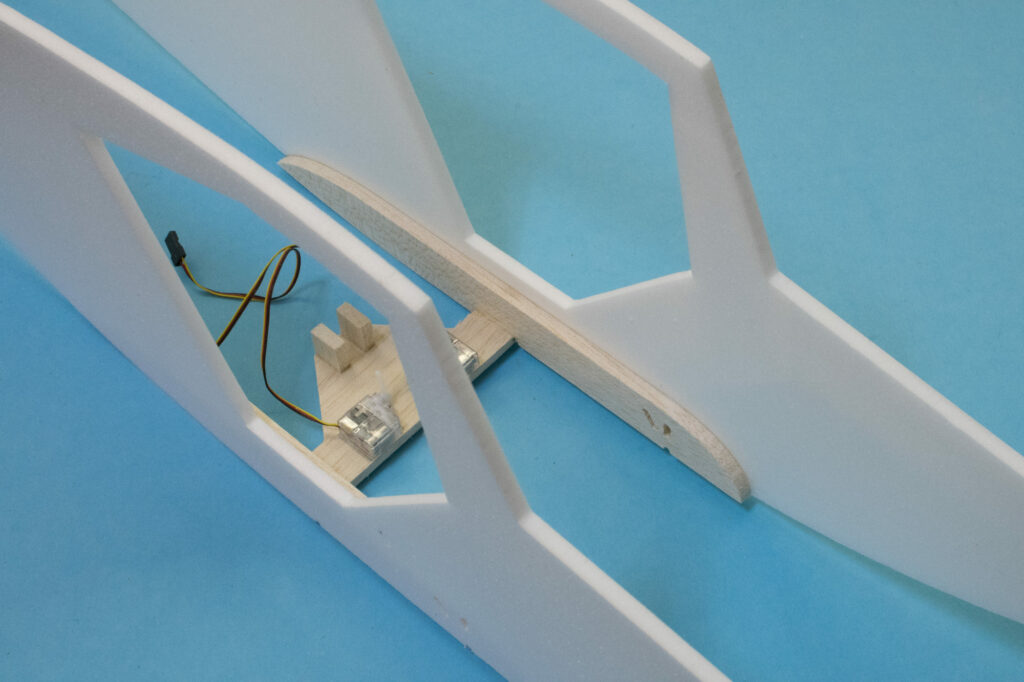

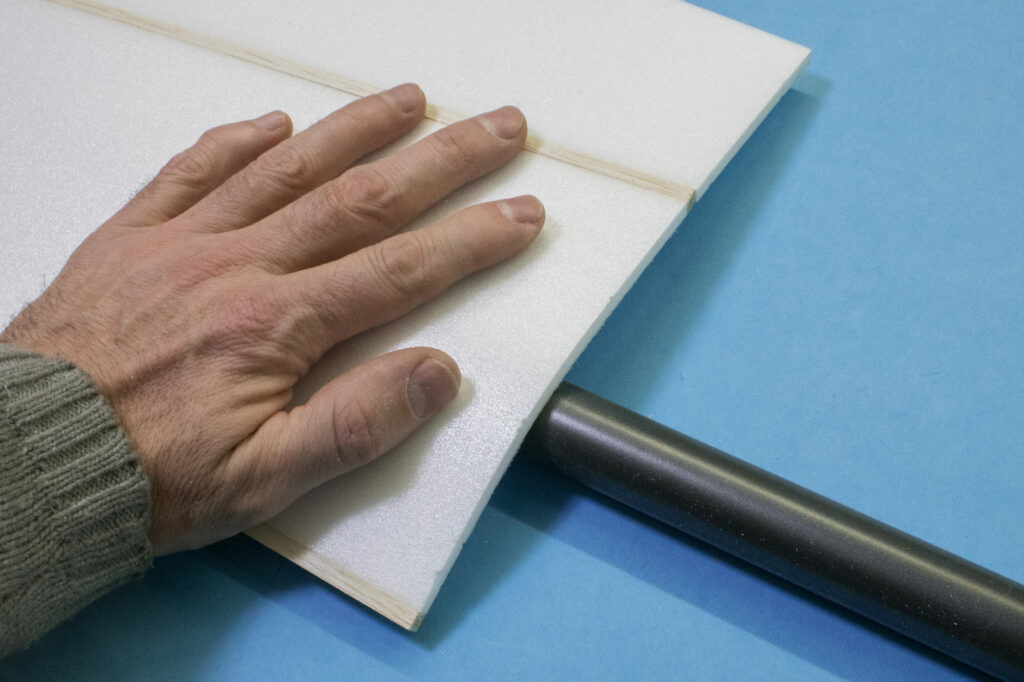

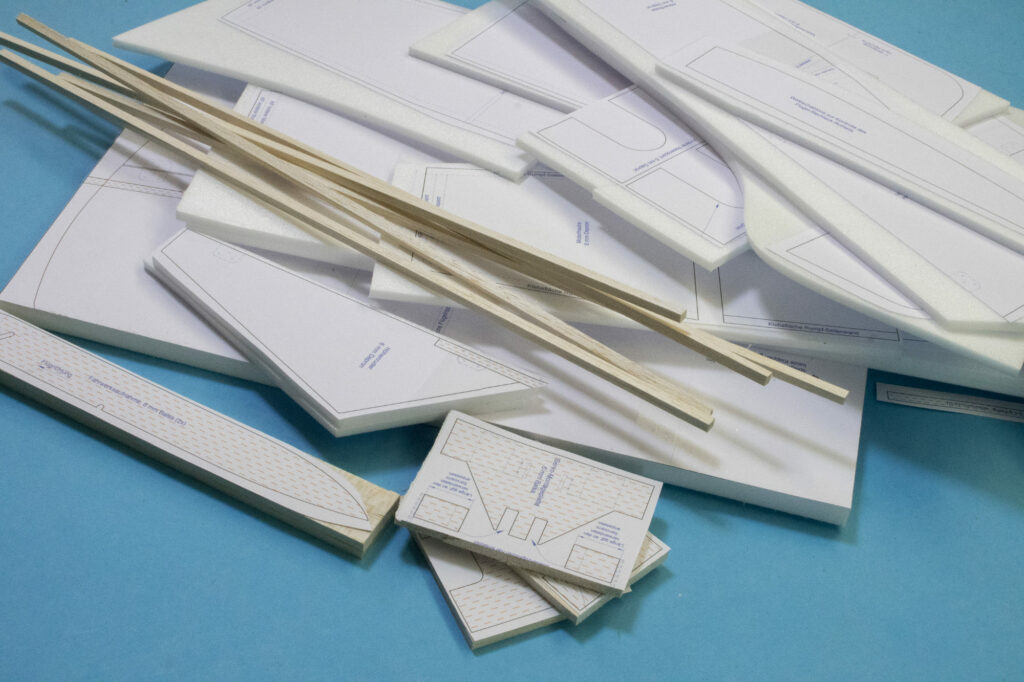

6 mm Depron, 6 mm Balsaholz

Geeignet für: Fortgeschritten

Beschreibung

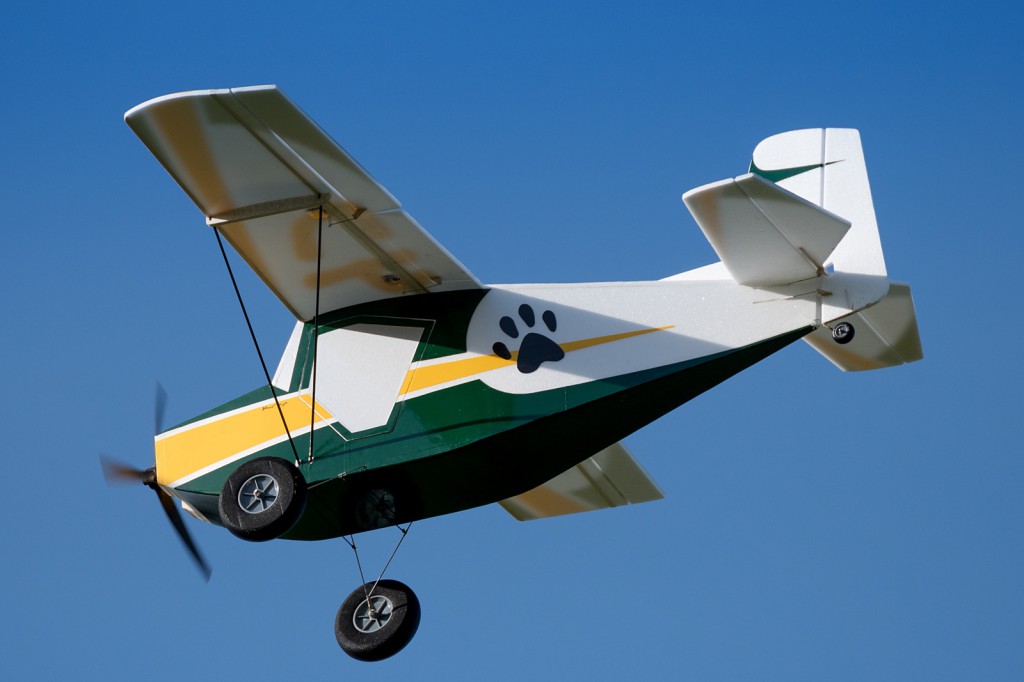

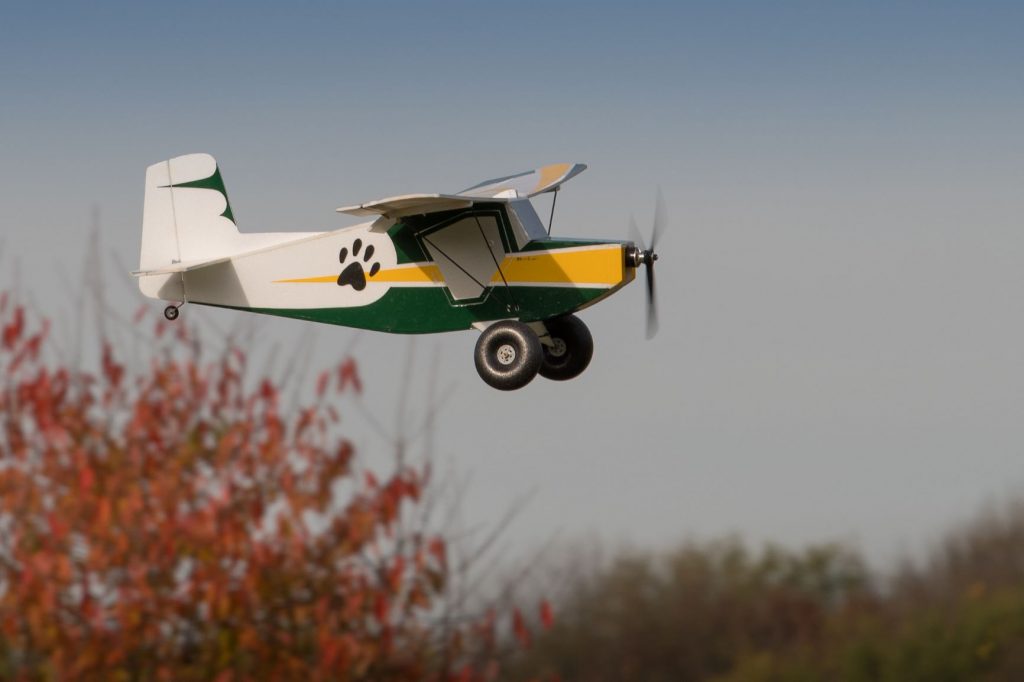

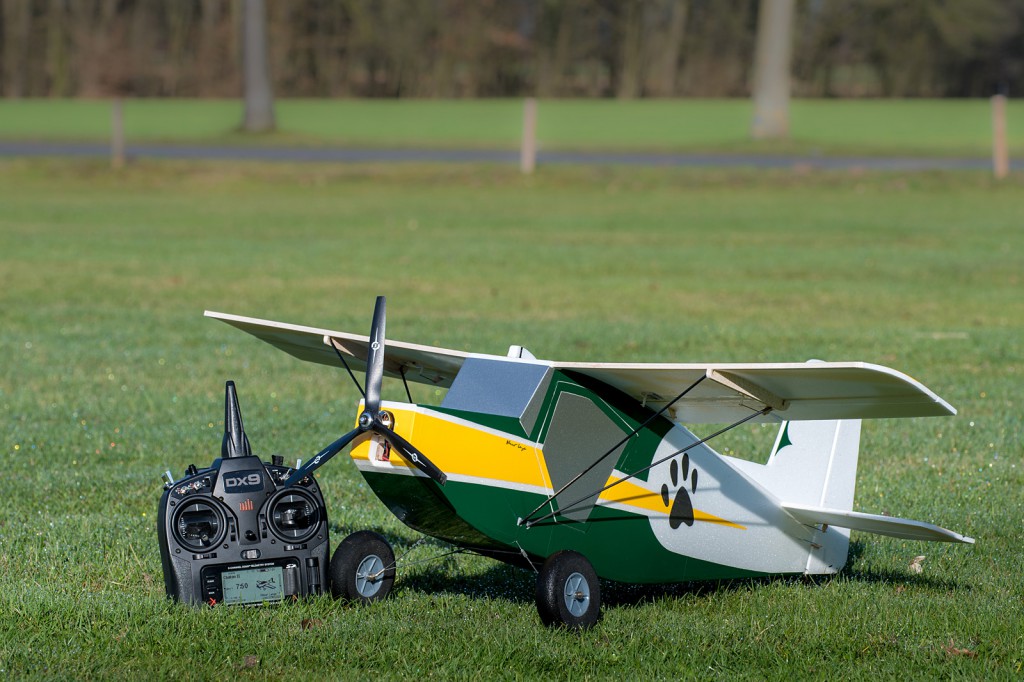

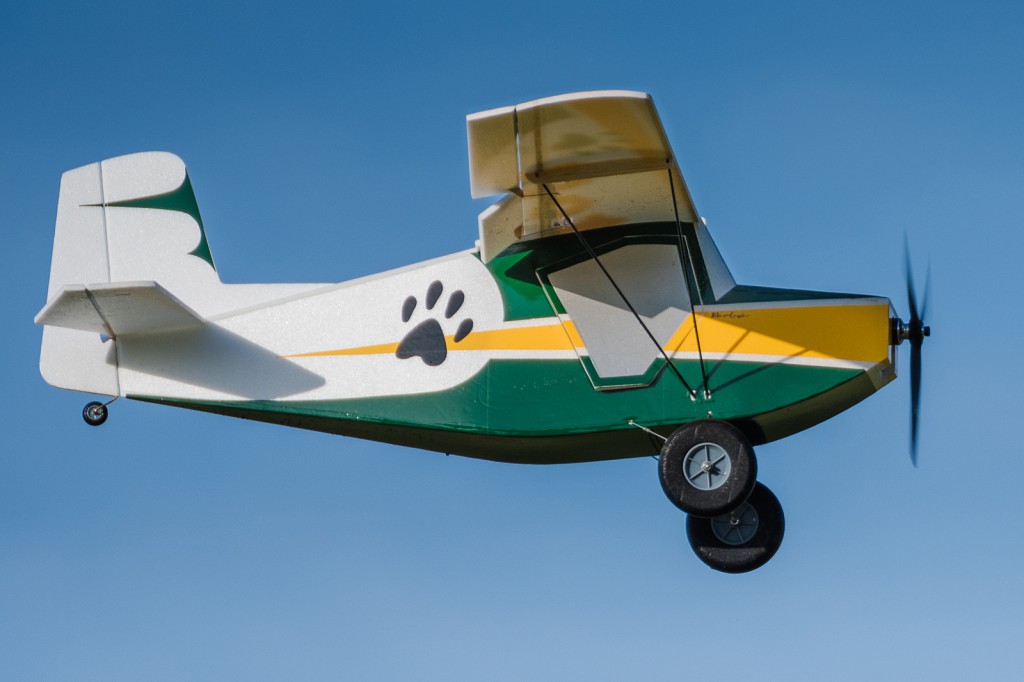

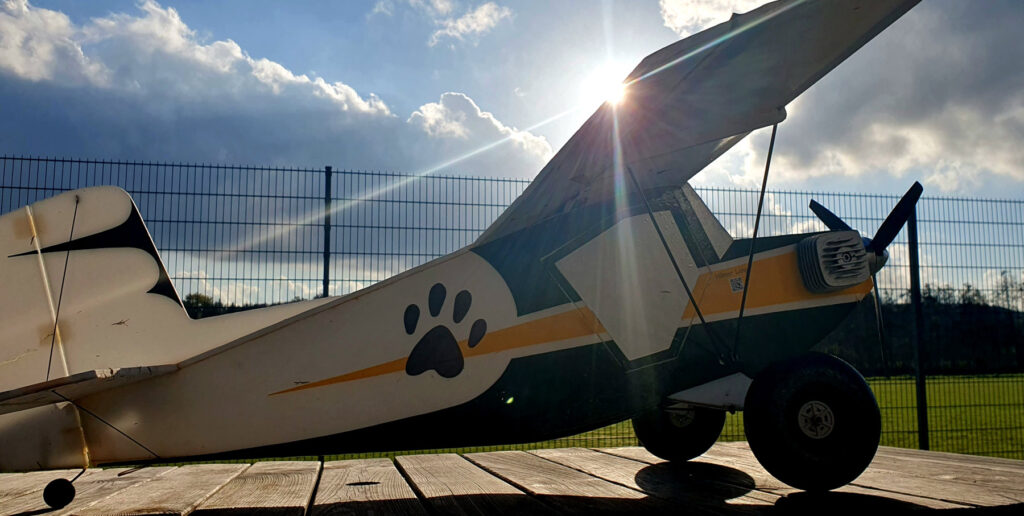

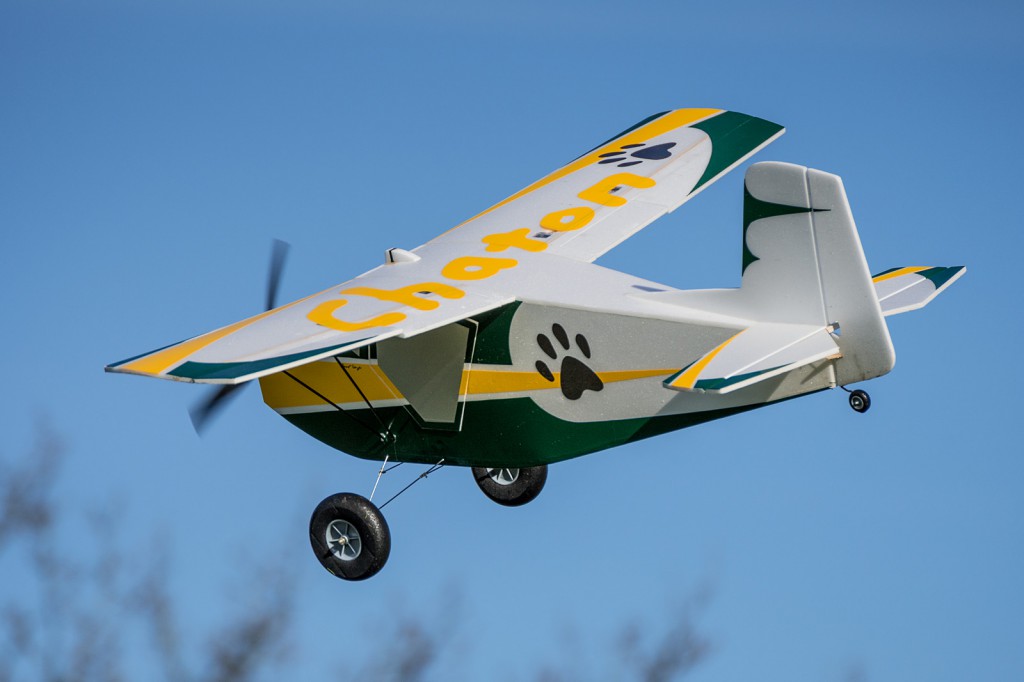

CHATON (französisch für "Kätzchen", gesprochen "Scha-tong") ist ein kompakter Hochdecker in Depron-Bauweise, bei dem man beim Bauen einmal nicht aufs letzte Gramm schielen muss.

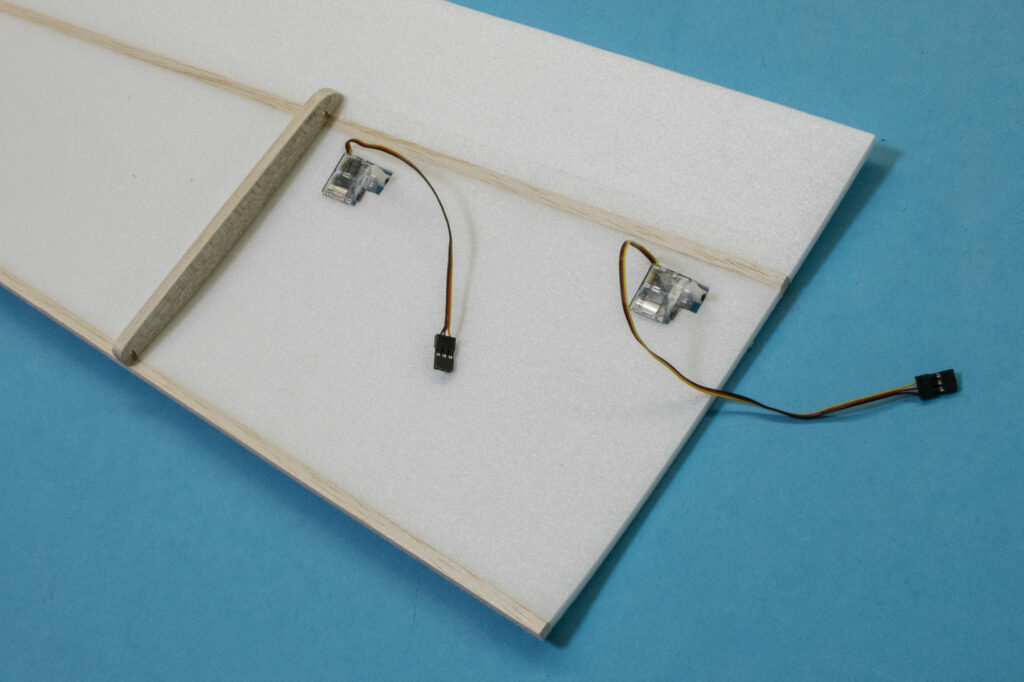

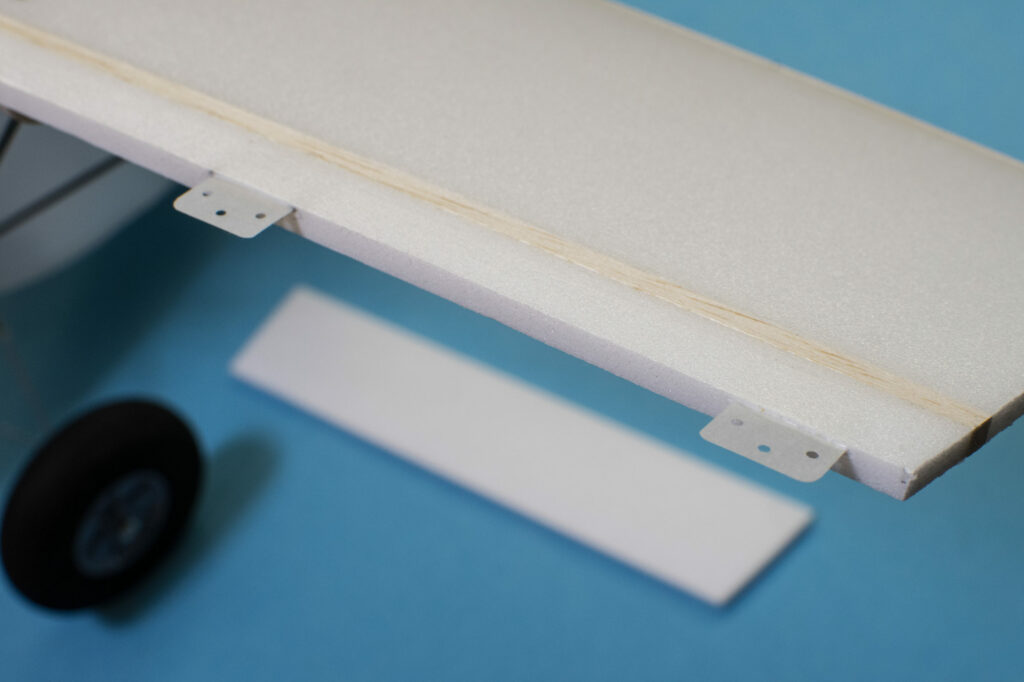

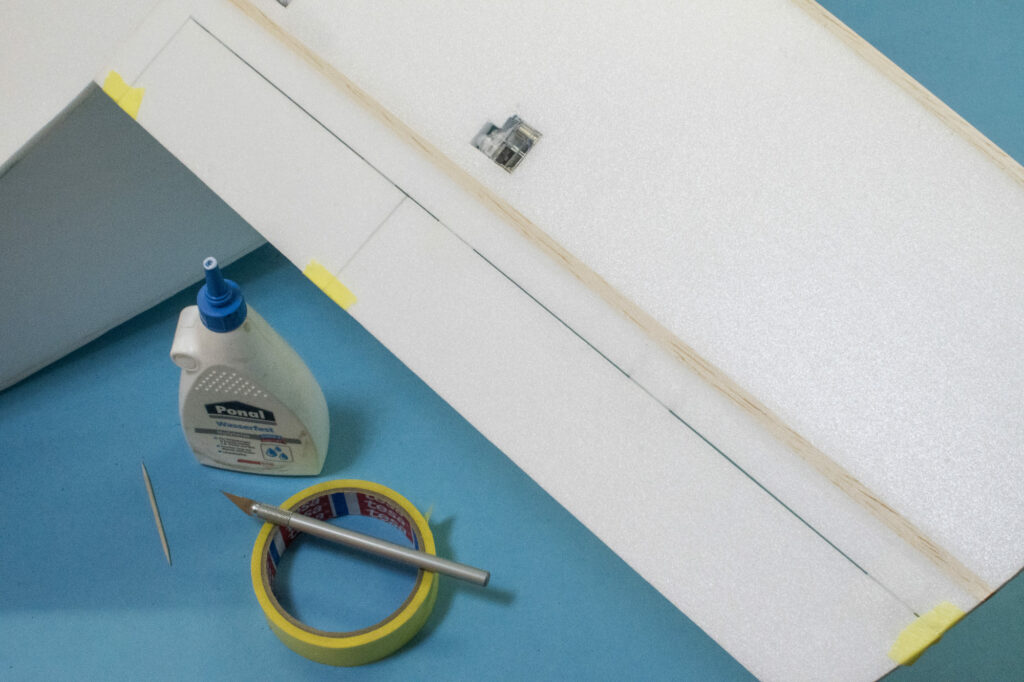

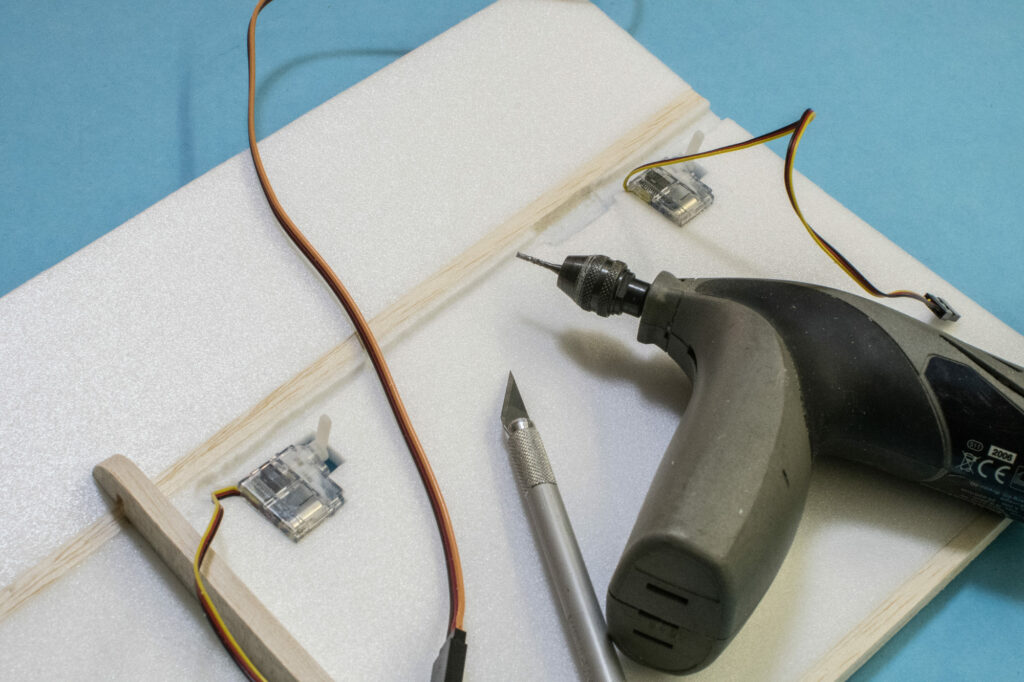

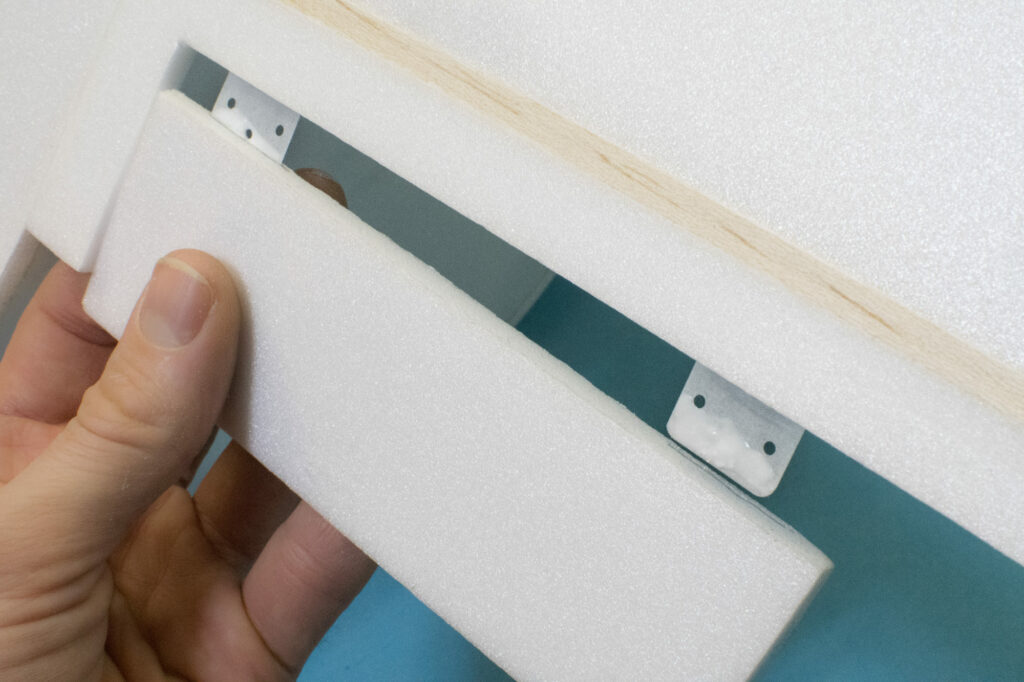

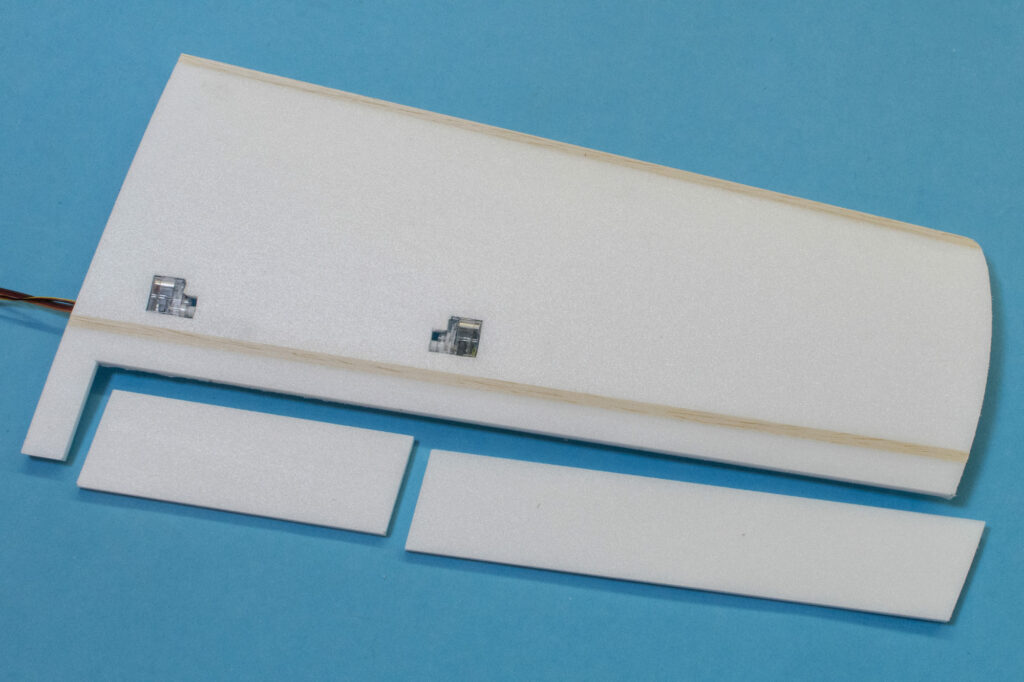

Mit preiswerten 9-g-Servos bestückt, kann man das Modell mit Querrudern und Landeklappen ausstatten, wodurch das Modell fliegerisch viel Spaß macht.

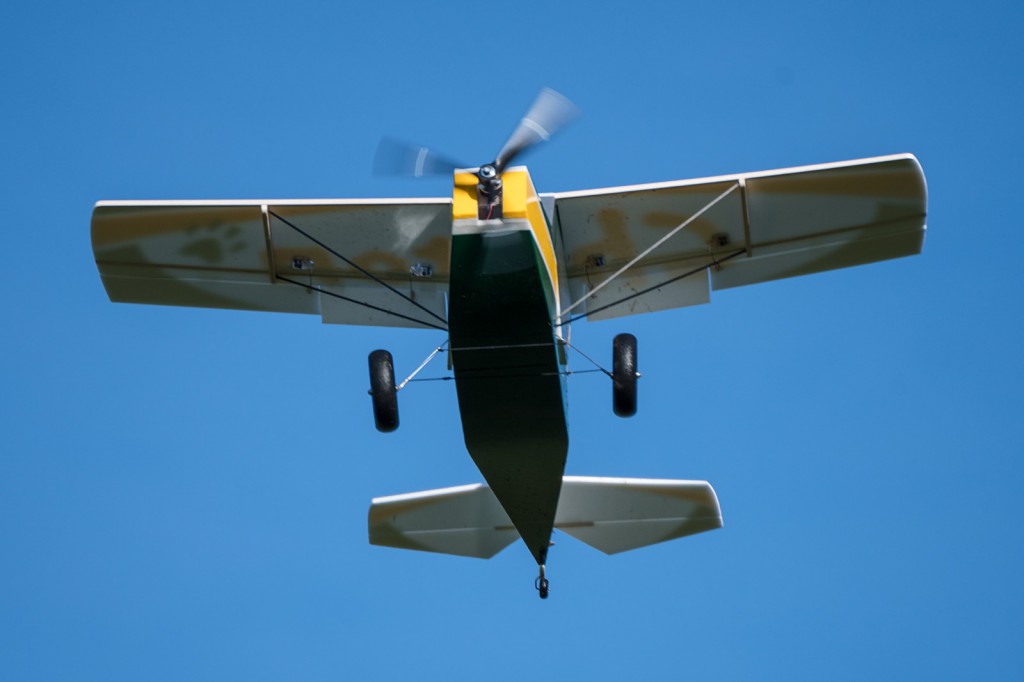

CHATON fliegt eigenstabil und gemütlich, ist bei ausreichend Ausschlägen und passender Antriebsleistung aber auch sehr wendig und dabei erstaunlich kunstflugtauglich.

Zusätzlich kann CHATON auch mit SCHWIMMERN ausgestattet werden.

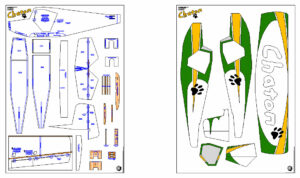

Wer zum Ausdrucken einen Großformatplotter nutzen möchte, kann sich eine Teileübersicht-PDF im Format Din A0 herunterladen. Sie dient als Ergänzung zum eigentlichen Bauplan, welcher die Bauanleitung beinhaltet und wie üblich unter dem button DOWNLOAD verlinkt ist.
