FIABLE

Details zur Veröffentlichung

Veröffentlicht als: Kostenloser FlugModell Downloadbauplan
Veröffentlicht in: FlugModell 07+08/2019

Bauplan Details

Maße und Gewicht

Spannweite: 200 cm
Gewicht:1050 g
Flächenbelastung: 21,6 g/dm²

Geeignet für: Beginner

Beschreibung

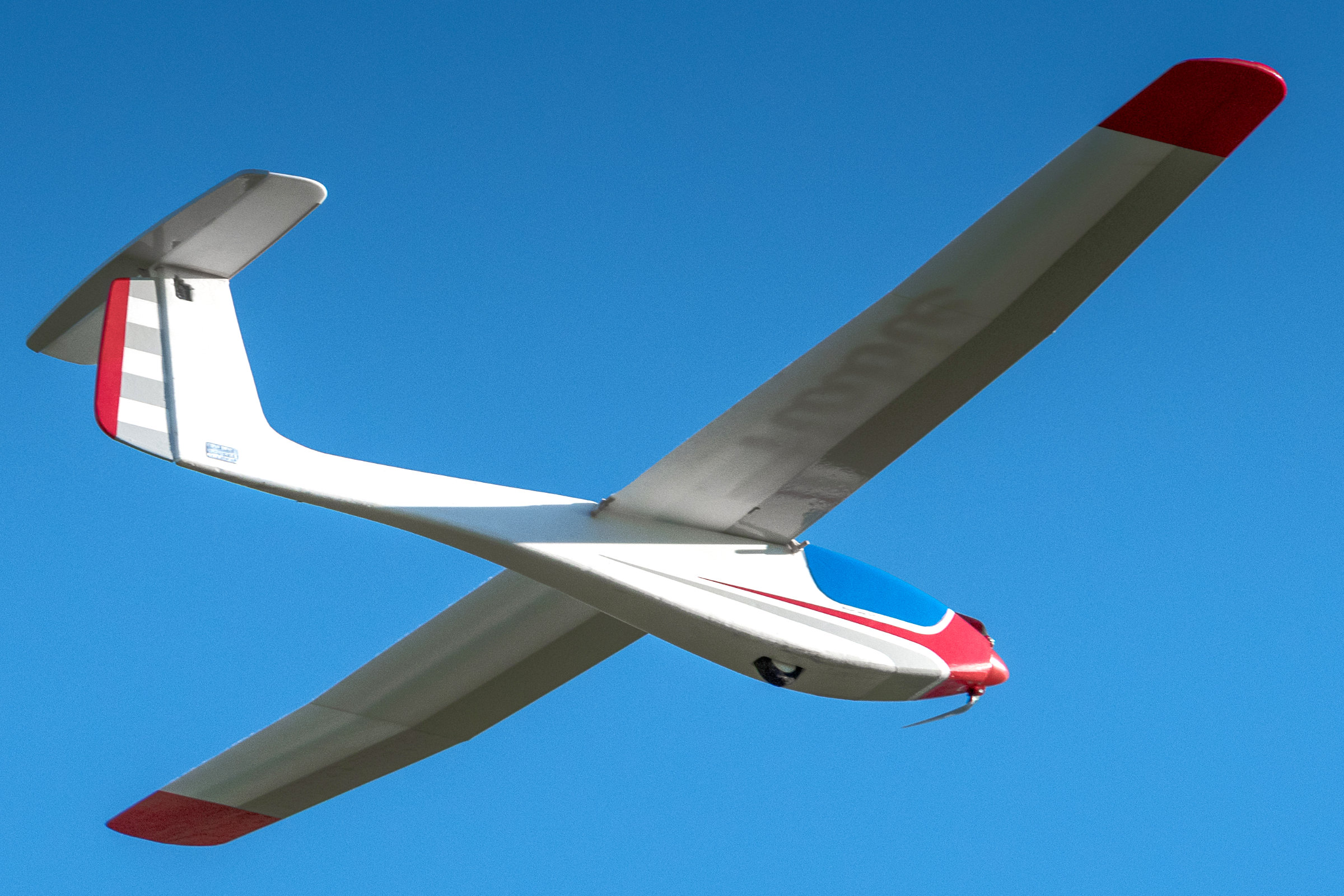

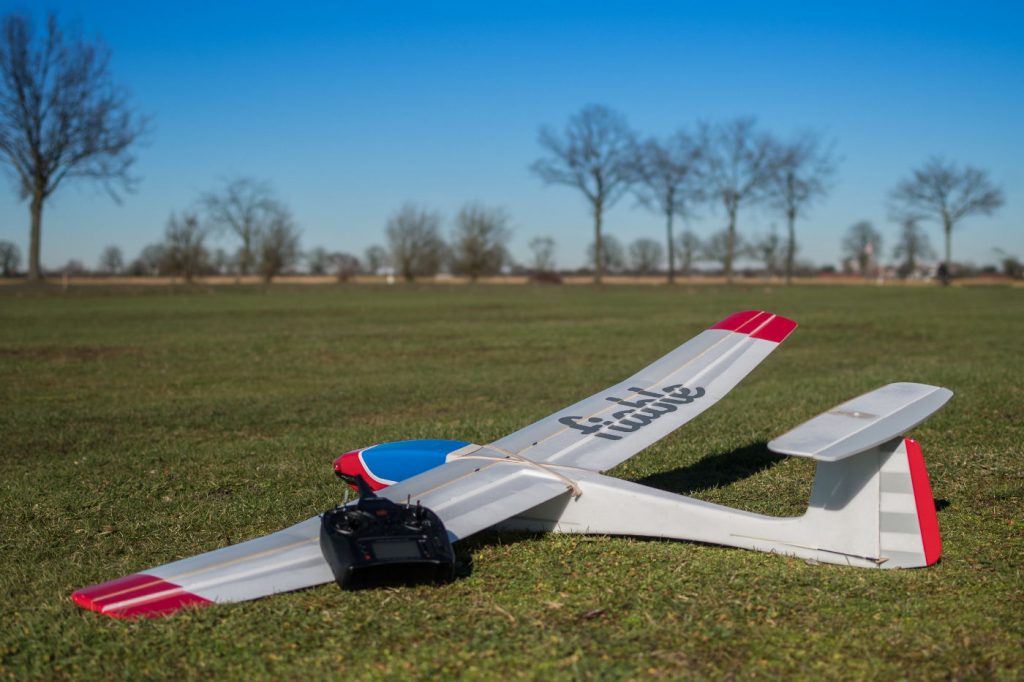

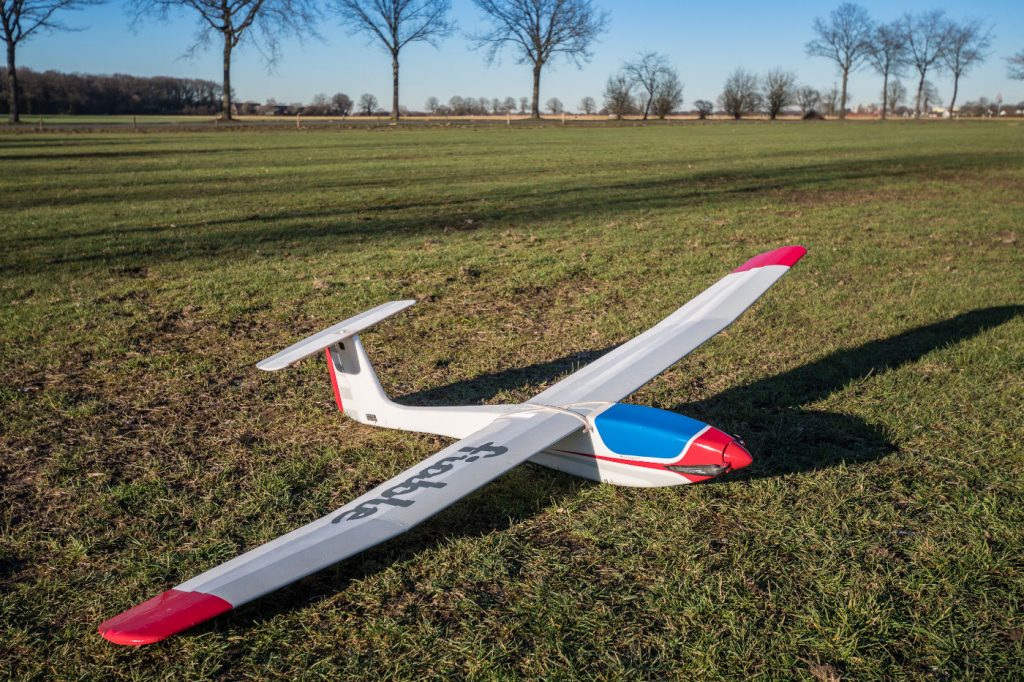

FIABLE ist ein Elektrosegler aus Depron mit 2 Metern Spannweite und stellt eine Evolutionsstufe zu Raus! dar.
Raus! ist wendiger, flinker, kleiner, und FIABLE ist größer, ruhiger, behäbiger, also bestens für Einsteiger geeignet.

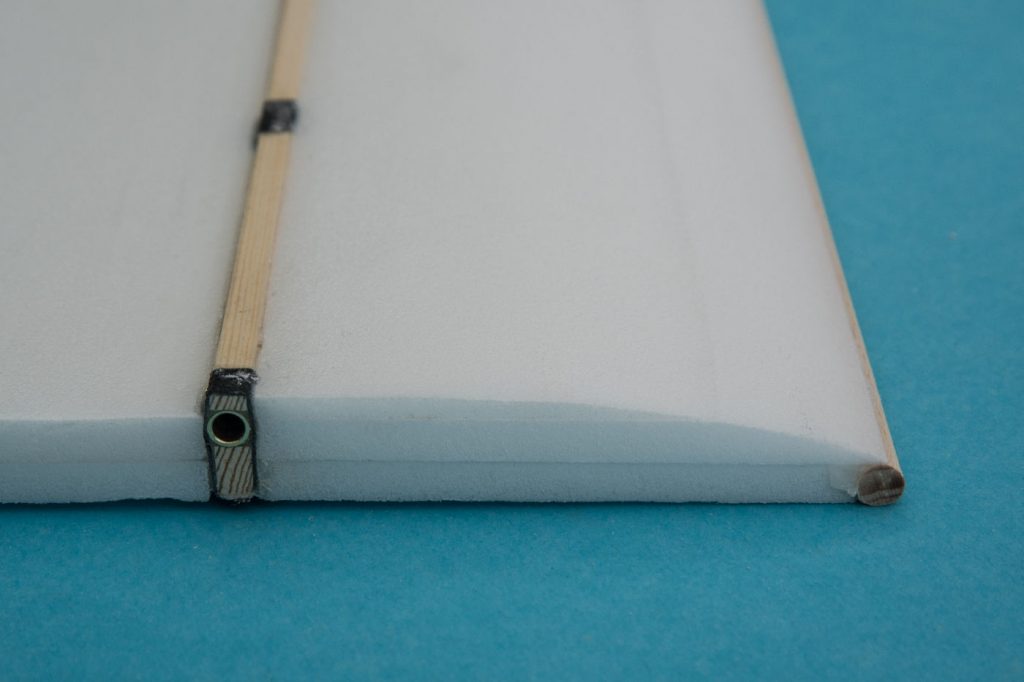

200 cm bedeuten für solch ein simples KFm3-Profil schon ein recht großes Flugzeug, obwohl es mit sehr wenig Aufwand angenehm rasch zu bauen ist. Die Flugeigenschaften sind absolut unkritisch, und daher kommt auch der Name, der aus dem französischen übersetzt "zuverlässig", "betriebssicher" bedeutet.

Die Steuerung wurde bewusst einfach gehalten: Höhe, Seite und Motor. Der Verzicht auf Querruder ist von der Wendigkeit her kein Problem, denn FIABLE fliegt sich harmonisch und lastwechselfreudig. Thermikkreisen ist die bevorzugte Disziplin, nicht zuletzt weil der große Flügel eine problemlose Fluglagenerkennung auch in größeren Höhen ermöglicht. Die hohe Eigenstabilität tut dabei ihr Übriges.

Das Modell kennt keinen Strömungsabriss, deshalb kann man auch an der Sichtgrenze völlig entspannt kreisen. Aufgrund dieser Tatsache eignet es sich hervorragend zu Anfängerschulung, oder einfach nur zum gemütlichen Feierabendfliegen.



RC-Komponenten:

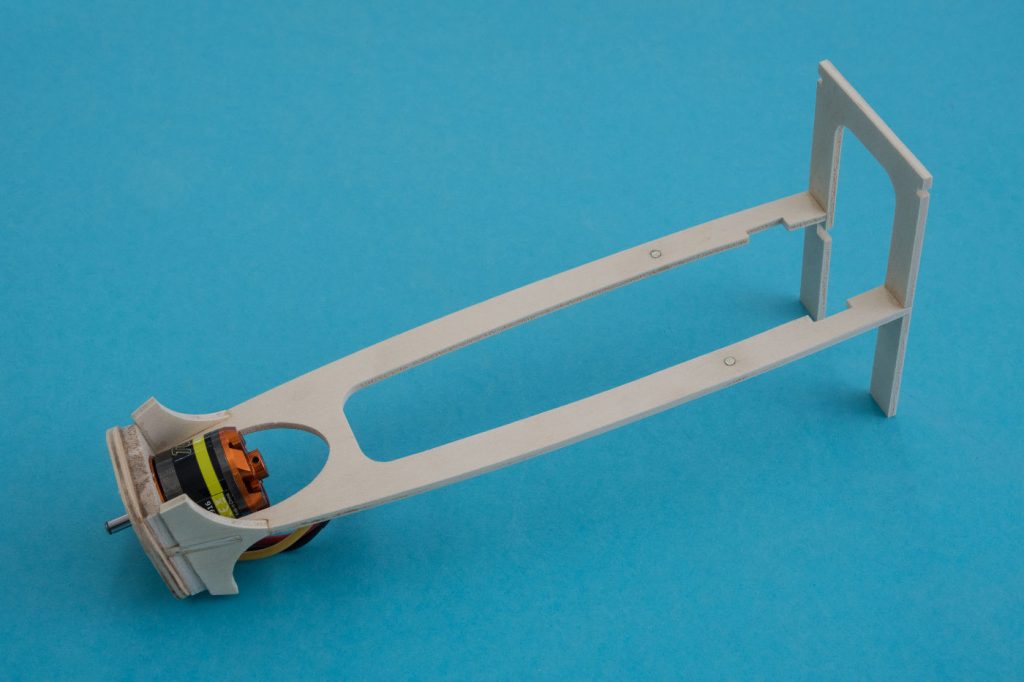

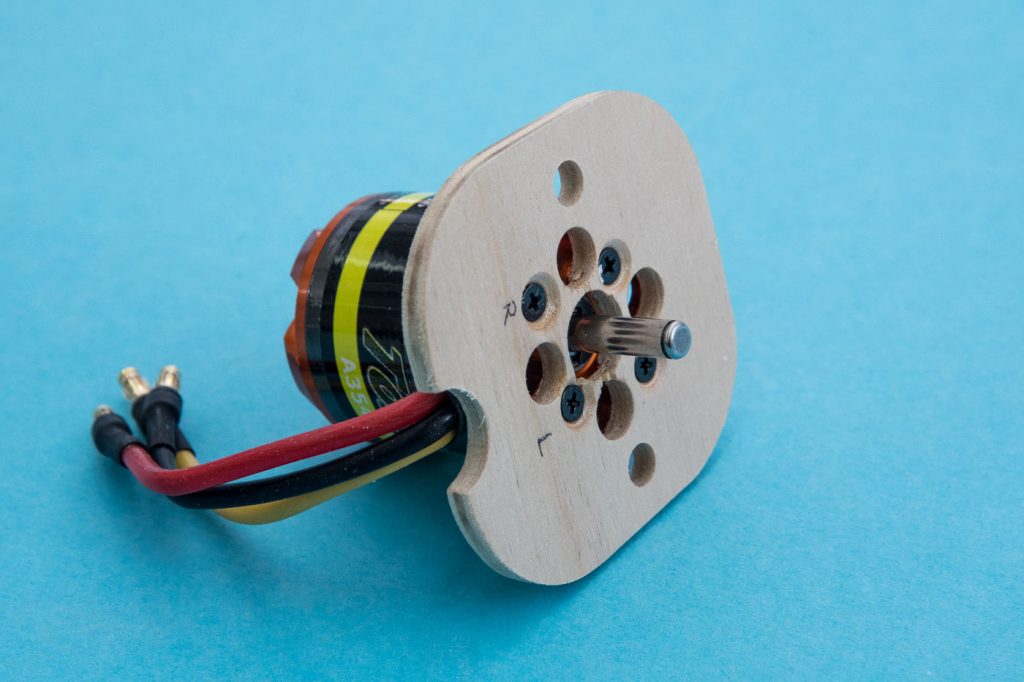

Motor: Torcster BL 3542/6 - 1060 KV (130 g, Wellendurchmesser 5 mm)
Kaufkriterium: der BL-Außenläufermotor sollte idealerweise ein Gewicht zwischen 100 und 130 g und eine kv-Zahl zwischen 1000 und 1300 besitzen.
40-Ampere-Steller (beim Steller die Bremse aktivieren, damit die Propellerblätter sich im Gleitflug nicht mitdrehen)
Spinner-Mitnehmer-Set für Multiplex Easy-Glider 4 (Spinner-Durchmesser 54 mm)
Klappluftschraubenblätter Aero-Naut Cam-Carbon 11 x 4" (Blattwurzelbreite: 8 mm)

Als Klappluftschraubenset kommt alternativ zum Multiplex-Set in Frage:
Aeronaut CN-Spinner 55mm, hier bitte den Motorwellendurchmesser beachten, z. B. 5 mm = Aeronaut 725935
Dazu das passende Mittelstück: Alu-2Bl-Mittelst.62/0° / Aeronaut 724240
(Bedenken: die Angaben der Propellerblätter beziehen sich auf ein Mittelstück 42 mm. Das für FIABLE empfohlene 62 mm Mittelstück vergrößert den Propellerdurchmesser also um 20 mm bzw. knapp 0,8 Zoll)
Passende Luftschraubenblätter: CAM-Carbon Z-Serie
CAM-Carb. Z 10,0" x 5,0″ / Aeronaut 723902 (sinnvoll bei Motoren zwischen 1500 und 1800 kv)
CAM-Carb. Z 11,0" x 6,0" / Aeronaut 723939 (sinnvoll bei Motoren zwischen 1100 und 1500 kv)
CAM-Carb. Z 12,0" x 6,5" / Aeronaut 723946 (sinnvoll bei Motoren zwischen 800 und 1100 kv)

oder:
Z-Spinner (CN) 55mm / Aeronaut 725179
Konus für Z-Spinner - Ø5,0 Welle / Aeronaut 712305
sowie oben genannte Luftschraubenblätter

Akku: 3S LiPo, 1700 - 2300 mAh

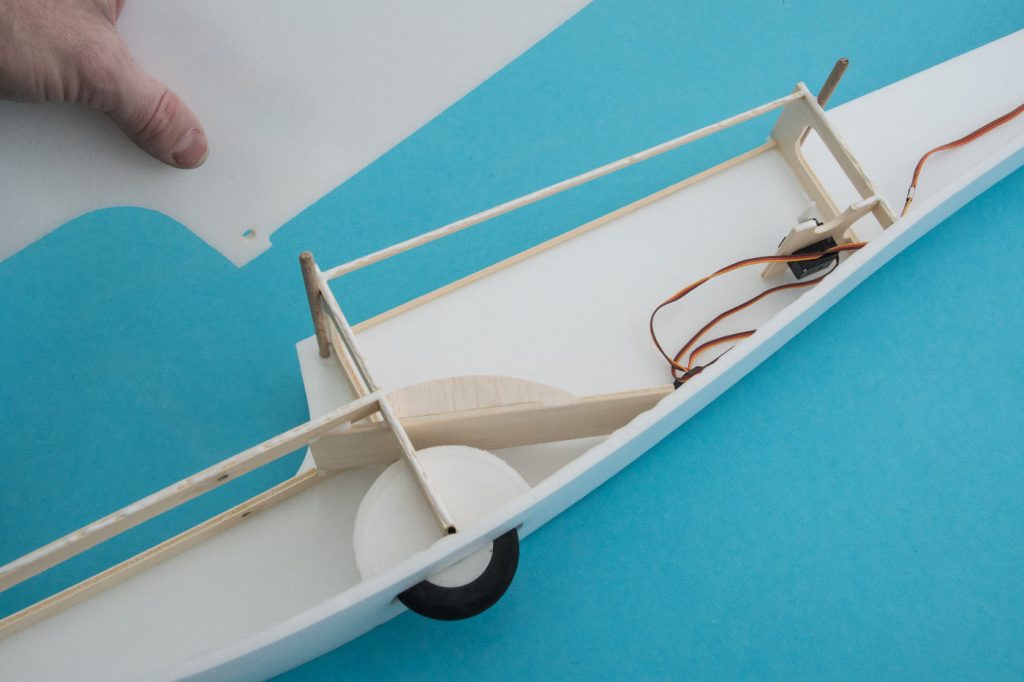

2x 9-g-Servo
Für die Gummiringe empfiehlt sich eine Größe von 140 x 6 bis 160 x 10 mm (diese Angaben bezeichnen die flach hingelegte Länge, also die halbe Gesamtlänge, mal die Breite).



Wer keinen A3-Drucker nutzen kann:

Hier gibt es den Bauplan als behelfsmäßige A4-Version. Darin sind die A3-Blätter mittig geteilt, so dass sich der 17-seitige A3-Plan in 34 Seiten Din A4 teilt. Das Layout ist dadurch nicht ganz so elegant, aber man kann damit arbeiten. Mit Klick auf den Link sollte sich die PDF-Datei automatisch öffnen.



Inhaltsangabe FlugModell-Magazin 07+08/2019



Flugvideo



Offizielles FlugModell Video:

3D-Betrachter:

(Es könnte ein paar Sekunden Ladezeit benötigen, bitte warten bis die graue Wolke verschwindet)

Tipp: man kann bis ins Modell hinein zoomen!
